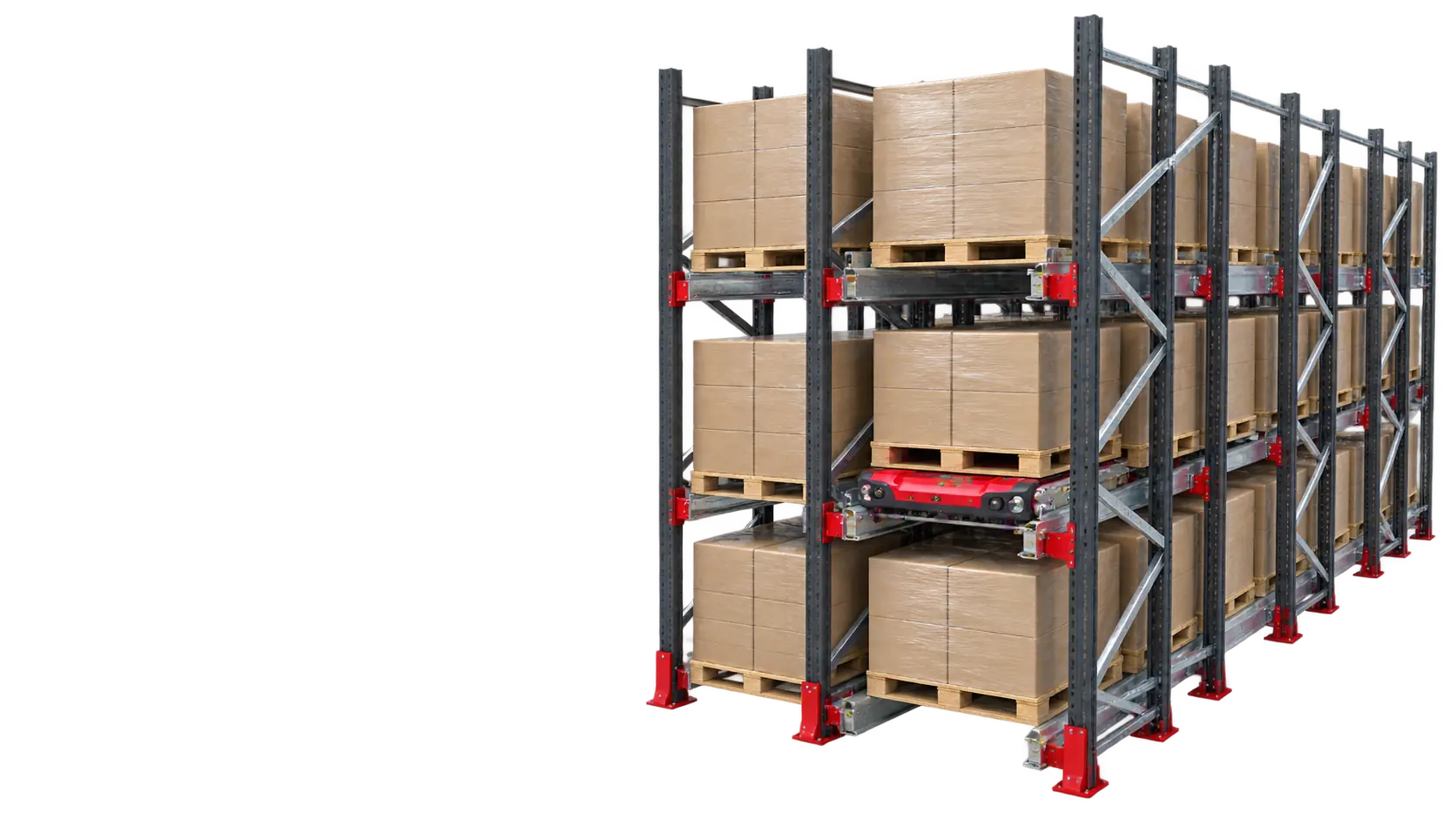

Проектная визуализация системы хранения: стеллажи pallet shuttle
05 · Проектный расчёт

Стеллажи Pallet Shuttle

Радиошаттл перемещает паллеты внутри глубокого канала без заезда погрузчика.

Рассчитать систему →Добавить на план склада
ГрузПаллеты
ДоступК каналу
ПотокFIFO или LIFO
01 / Варианты

Подтипы решения

01LIFO
02FIFO
03Холодильное исполнение
02 / Состав

Узлы и компоненты

  1. 1
    КаналыДля «Pallet Shuttle» количество узла «Каналы» фиксируется в спецификации.
  2. 2
    ШаттлыДля «Pallet Shuttle» количество узла «Шаттлы» фиксируется в спецификации.
  3. 3
    НаправляющиеДля «Pallet Shuttle» количество узла «Направляющие» фиксируется в спецификации.
  4. 4
    Зарядка и огражденияДля «Pallet Shuttle» количество узла «Зарядка и ограждения» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «Pallet Shuttle» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

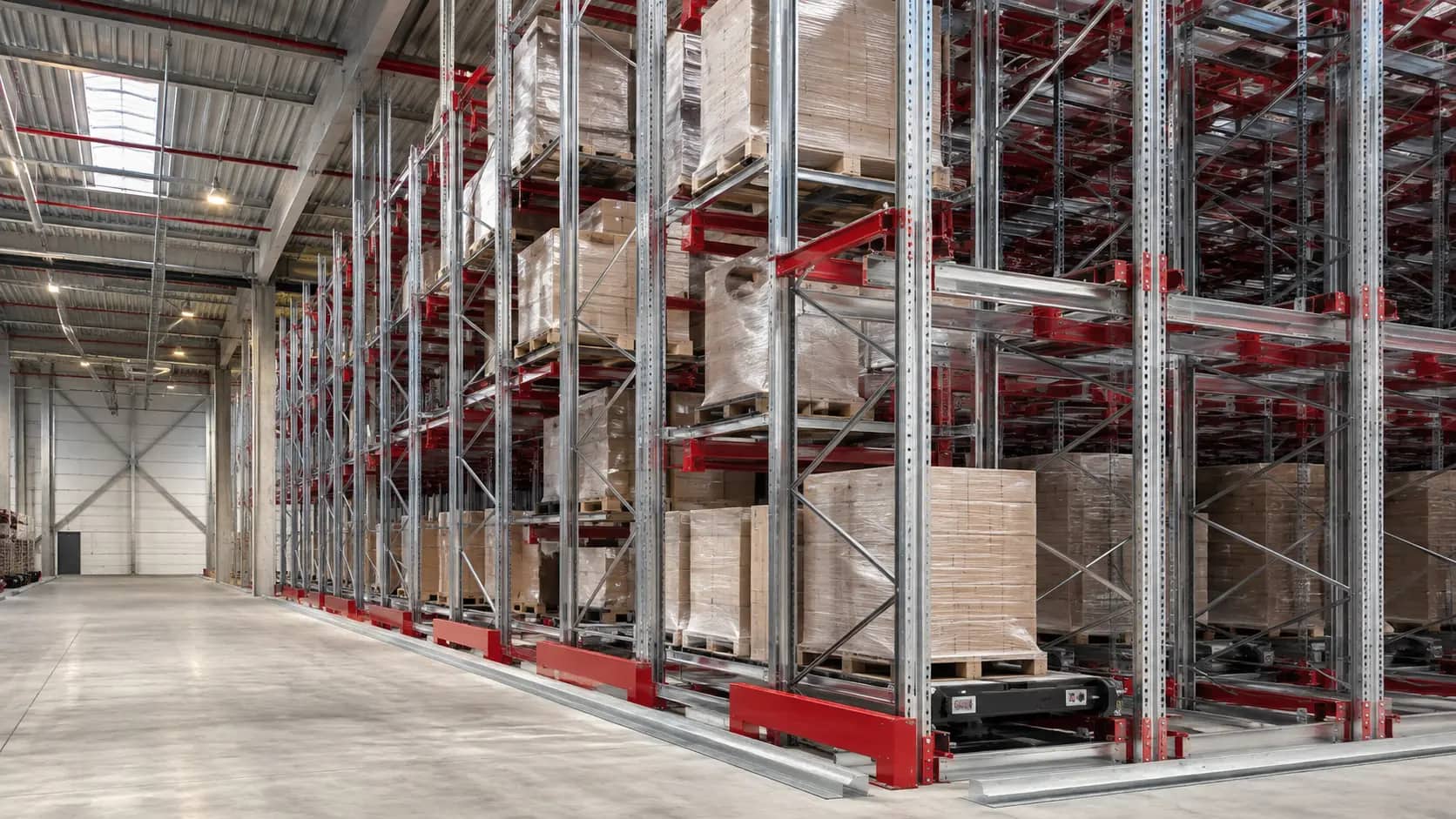

Стеллажи Pallet Shuttle: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

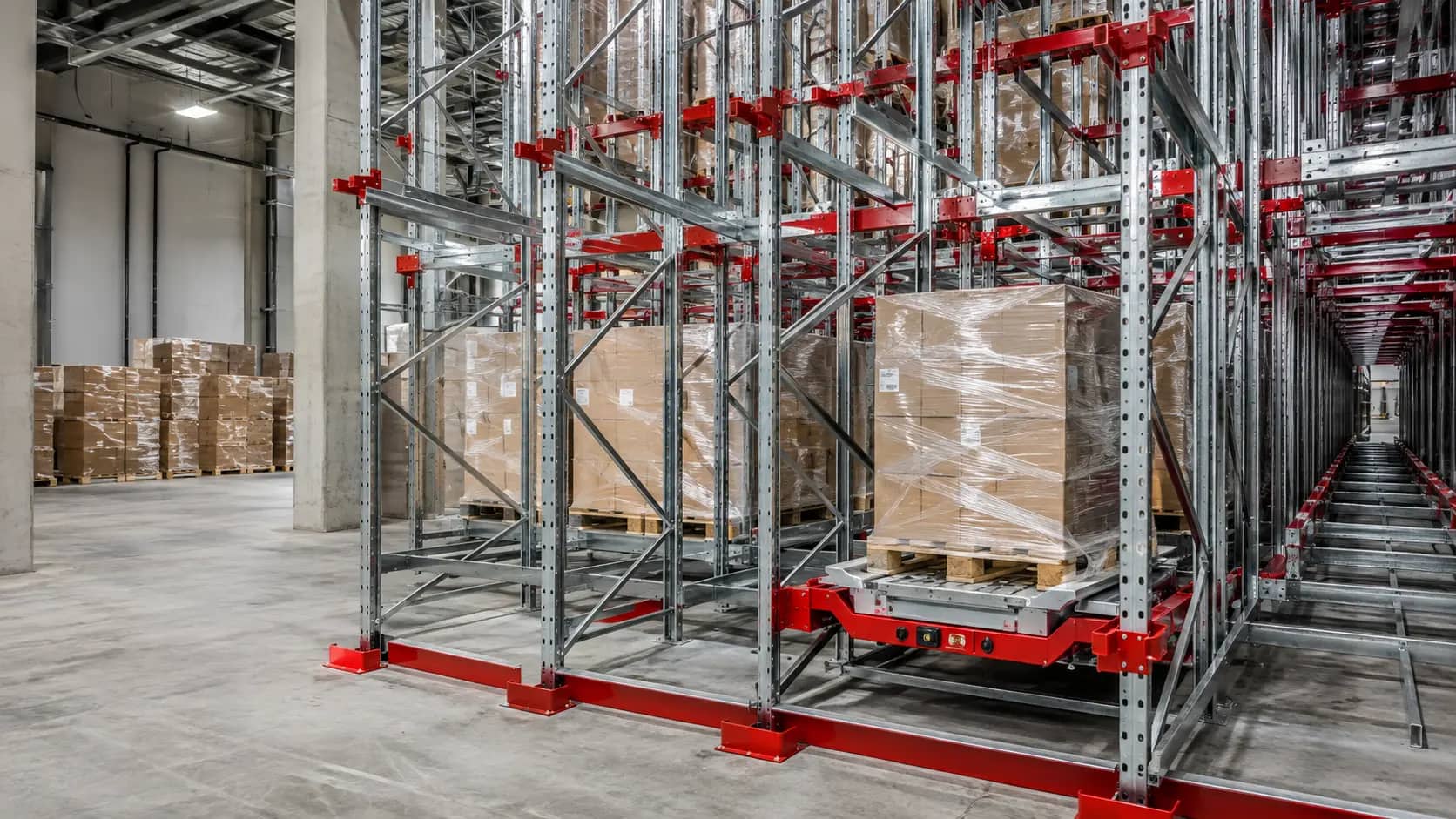

Стеллажи Pallet Shuttle: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

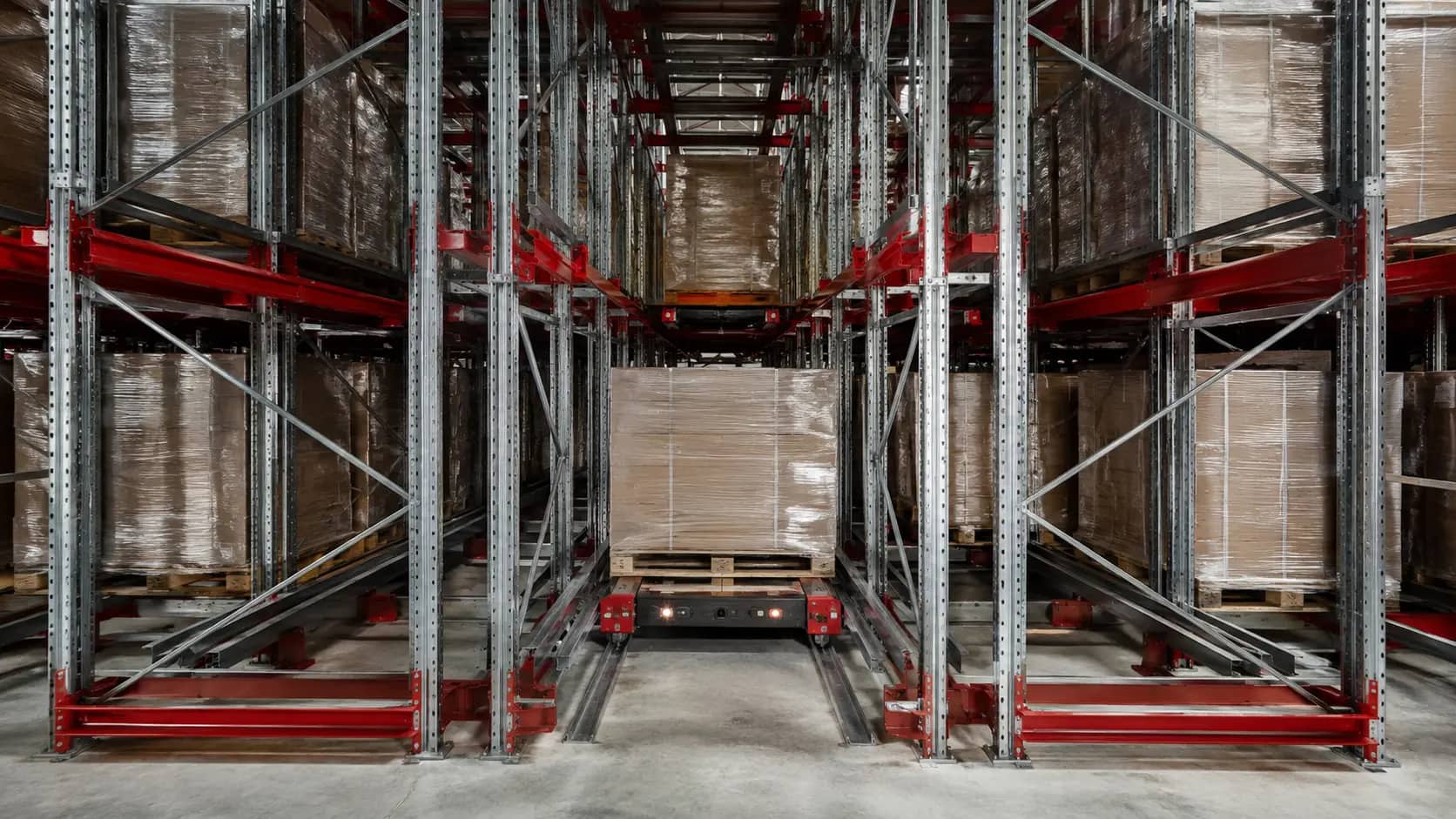

Стеллажи Pallet Shuttle: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

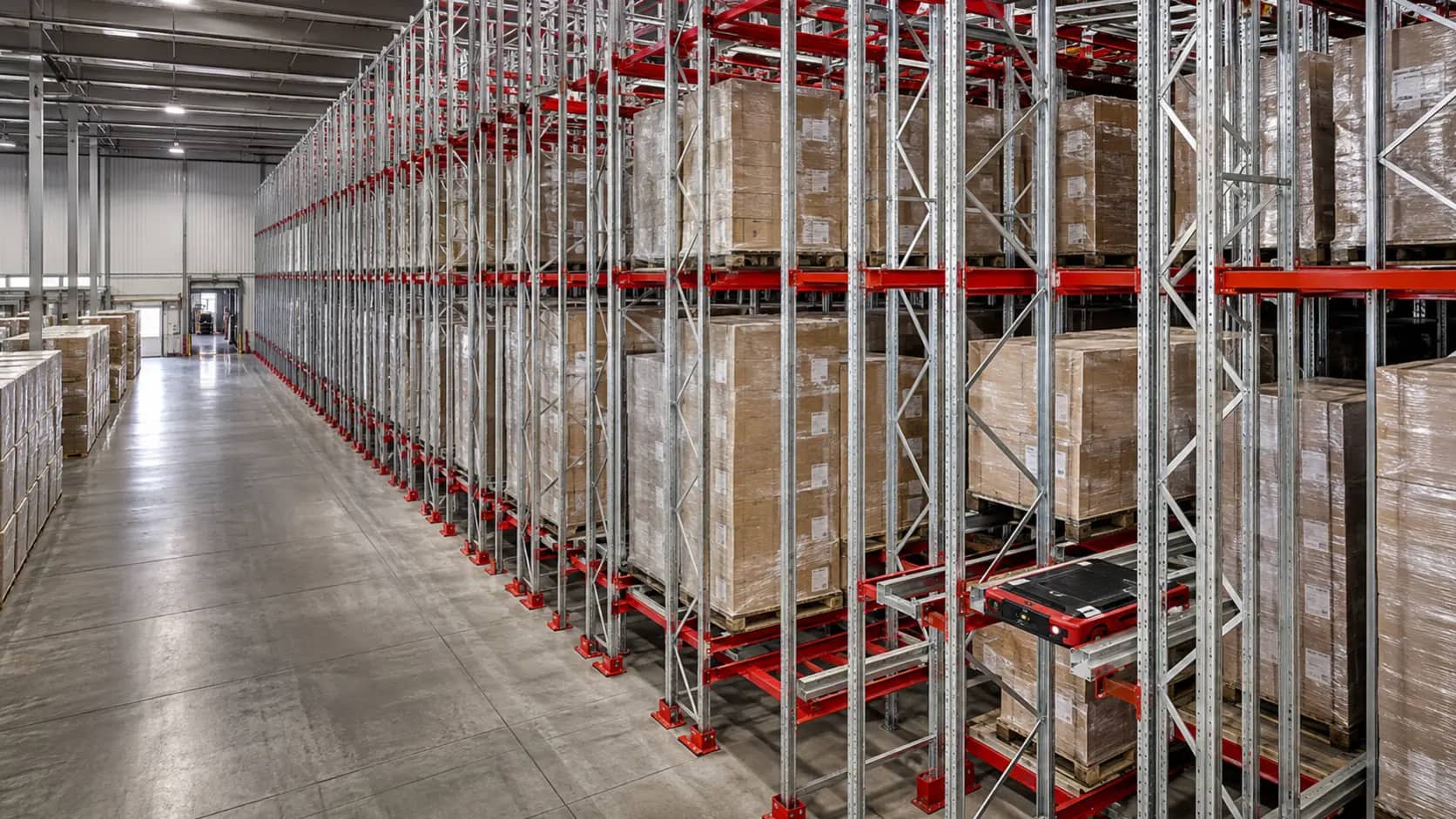

Стеллажи Pallet Shuttle: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

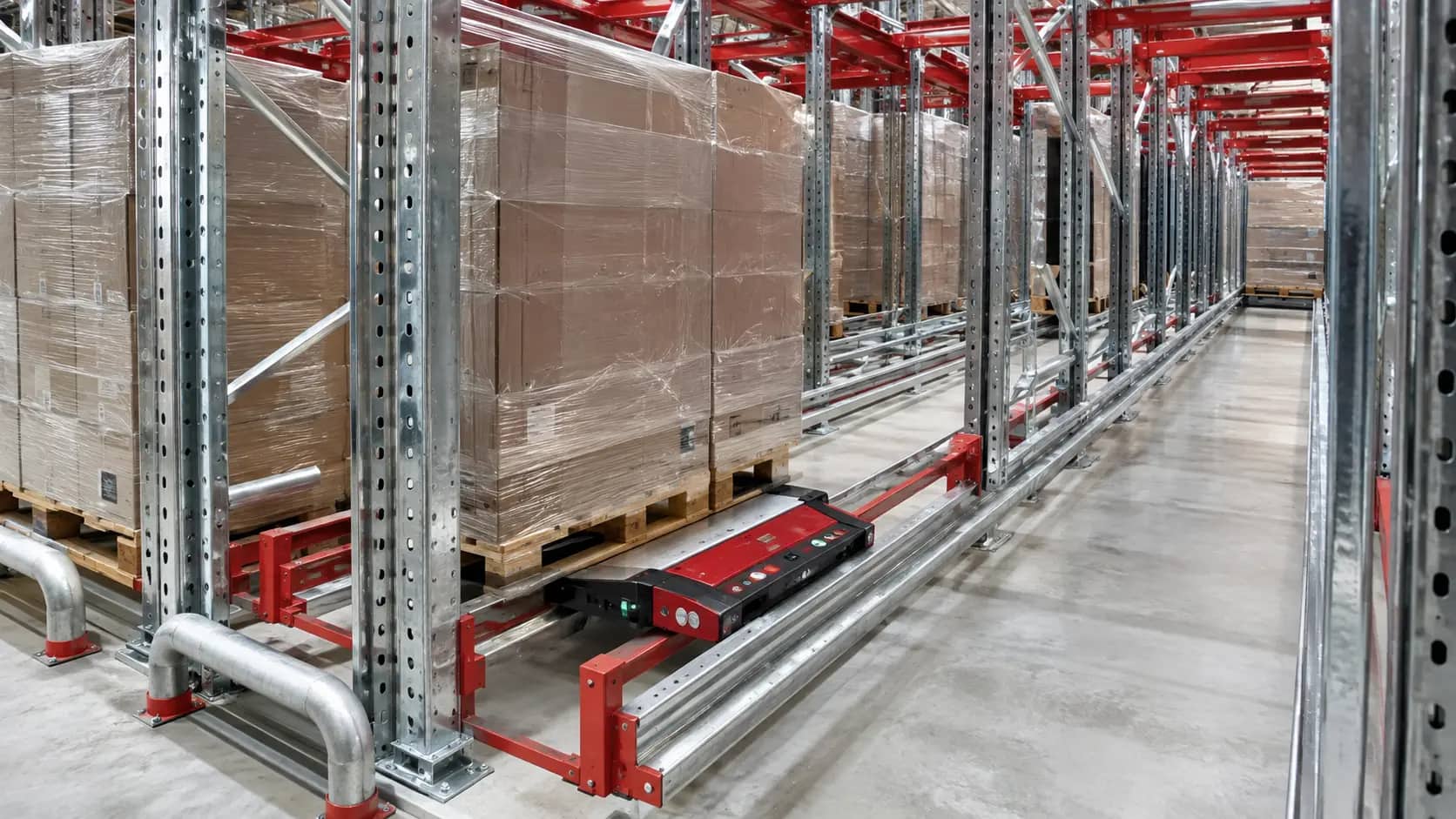

Стеллажи Pallet Shuttle: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора

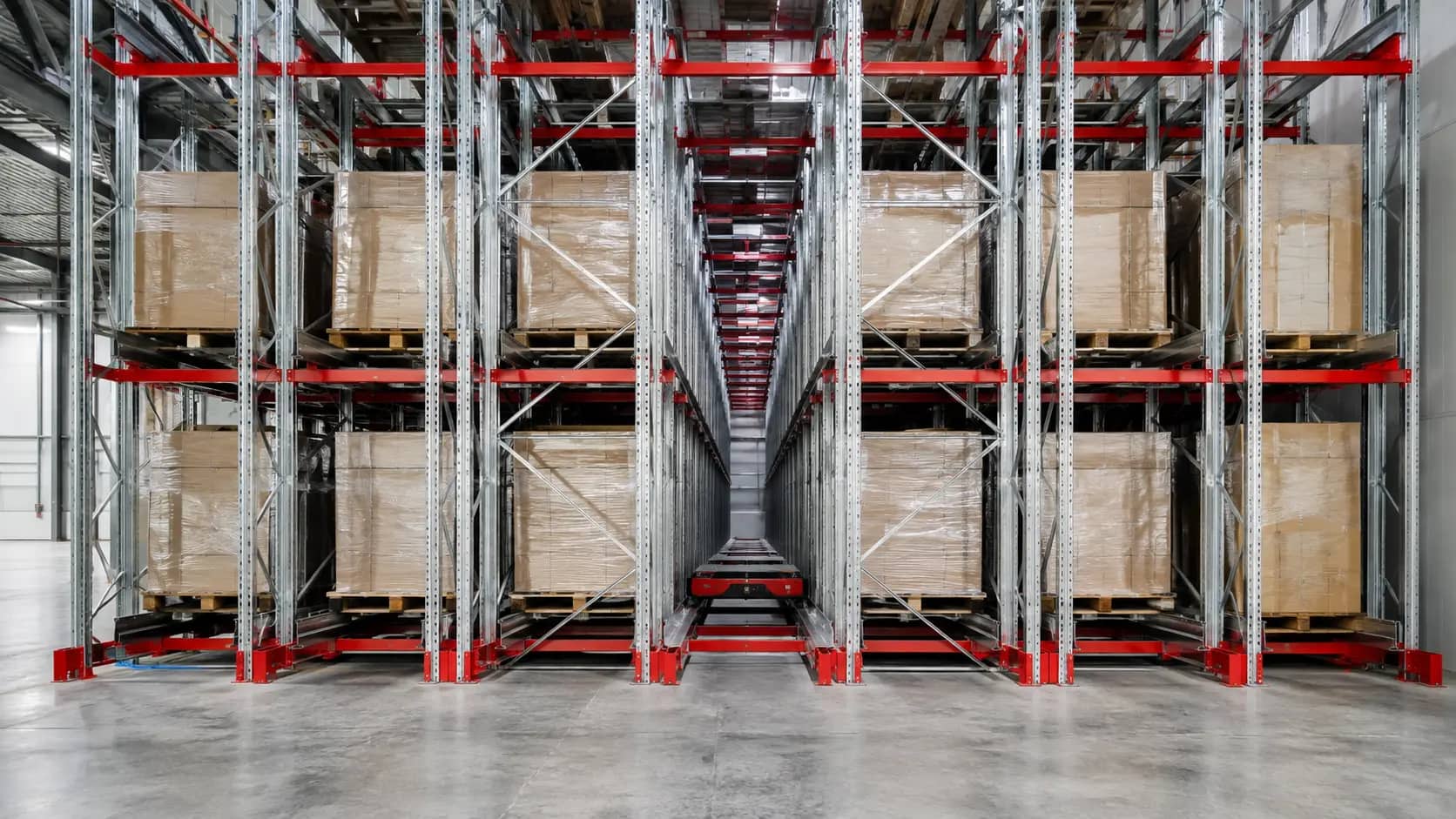

Стеллажи Pallet Shuttle: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Стеллажи Pallet Shuttle: расчёт и проектирование

Для системы «Pallet Shuttle» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Стеллажи Pallet Shuttle: назначение и область применения

Стеллажи Pallet Shuttle предназначены для категории «паллеты» при доступе «к каналу» и потоке «FIFO или LIFO». Радиошаттл перемещает паллеты внутри глубокого канала без заезда погрузчика. Для запроса «стеллажи Pallet Shuttle» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «Pallet Shuttle» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

Pallet Shuttle отделяет перемещение внутри глубокого канала от погрузчика: радиошаттл принимает паллету у фронта и перемещает её по рельсам к свободной позиции. Схема подходит для плотного хранения крупных партий и может поддерживать LIFO с одного фронта либо FIFO при доступе с двух сторон.

Проверяем до выбора

Для «Pallet Shuttle» сопоставляют груз «паллеты», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «Pallet Shuttle» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят каналы, шаттлы, направляющие, зарядка и ограждения; варианты исполнения: lifo, fifo, холодильное исполнение. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «Pallet Shuttle» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

Проект увязывает длину каналов, число уровней, парк рабочих и резервных шаттлов, места переноса между каналами, зарядку батарей и сервисный доступ. На плане фиксируют фронты загрузки и выгрузки, зоны ожидания техники и защищённые места хранения пультов и аккумуляторов.

Проверка планировки

При размещении «Pallet Shuttle» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Надёжность зависит от качества поддонов, состояния рельсов, заряда батарей, датчиков и регламентного обслуживания. Канал нельзя считать автоматизированным складом сам по себе: очередность заданий, идентификация партий и работа в аварийном режиме должны быть описаны в операционной процедуре. Для согласования «Pallet Shuttle» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «Pallet Shuttle» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают Pallet Shuttle

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «Pallet Shuttle» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Производство

Готовая продукция и упаковка

Для задачи «Готовая продукция и упаковка» система «Pallet Shuttle» проектируется под груз «Паллеты» и доступ «К каналу». Ключевая проверка: пики выпуска и временное накопление партий; в состав решения может войти буферные места, защита, маркировка и экспедиционные зоны.

Решение для отрасли →Склад и логистика

Распределительные центры

Для задачи «Распределительные центры» система «Pallet Shuttle» проектируется под груз «Паллеты» и доступ «К каналу». Ключевая проверка: совместная работа резерва и отбора; в состав решения может войти фронтальные, набивные и гравитационные системы.

Решение для отрасли →Производство

Пищевые склады

Для задачи «Пищевые склады» система «Pallet Shuttle» проектируется под груз «Паллеты» и доступ «К каналу». Ключевая проверка: раздельные потоки сырья и готовой продукции; в состав решения может войти оцинкованные исполнения по подтверждённой спецификации.

Решение для отрасли →Специальные условия

Холодильные и морозильные склады

Для задачи «Холодильные и морозильные склады» система «Pallet Shuttle» проектируется под груз «Паллеты» и доступ «К каналу». Ключевая проверка: высокая стоимость охлаждаемого объёма; в состав решения может войти защита въезда и направляющие.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «Pallet Shuttle»

Для системы «Стеллажи Pallet Shuttle» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Стеллажи Pallet Shuttle»: груз — Паллеты, доступ — К каналу, поток — FIFO или LIFO.

  2. 02

    Квиз и исходные данные

    Квиз для «Pallet Shuttle» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «Pallet Shuttle» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «Pallet Shuttle» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под паллеты.

  5. 05

    Коммерческая спецификация

    Состав «Pallet Shuttle» раскладываем по узлам: Каналы, Шаттлы, Направляющие; варианты исполнения — LIFO, FIFO, Холодильное исполнение.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «Pallet Shuttle», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «Pallet Shuttle» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «Pallet Shuttle» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «Pallet Shuttle», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «Pallet Shuttle» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «Pallet Shuttle» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «Pallet Shuttle» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «Pallet Shuttle» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Стеллажи Pallet Shuttle

Подтвердите исходные данные для системы «Стеллажи Pallet Shuttle». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 6 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 6Какая паллета работает с шаттлом?
Какая паллета работает с шаттлом?

Подтвердите тип, габариты, фиксацию и состояние паллеты.

Тип поддона
Выберите один вариант.
Груз зафиксирован
Выберите один вариант.
Состояние поддонов
Выберите один вариант.
Какая паллета работает с шаттлом?
18 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Стеллажи Pallet Shuttle

Параметры для предварительного расчёта и размещения

Тип поддона
Поддон EUR / EPAL · 800×1200 мм
Ширина груза с выступами
800 мм
Глубина груза с выступами
1200 мм
Высота груза с поддоном
1450 мм
Груз зафиксирован
Да
Состояние поддонов
Смешанный оборотный парк
Логика потока
LIFO
Масса паллеты
800 кг
Каналов
12 шт.
Паллет в глубину
12 шт.
Шаг канала
1.15 м
Шаг паллеты
1.35 м
Высота первого уровня
500 мм
Уровней
5 шт.
Высота уровня
1700 мм
Высота блока
9000 мм
Шаттлов в проекте
2 шт.
Резервных шаттлов
1 шт.

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
Pallet Shuttle

Карточки показывают только доступные позиции каталога; совместимость с «Pallet Shuttle» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация
