Узкопроходные паллетные стеллажи VNA

Фронтальные ряды для сверхузких рабочих проходов, привязанные к конкретной VNA-технике, направляющим и ровности пола.

Рассчитать систему →Добавить на план склада
ГрузПаллеты
ДоступК каждой паллете
ПотокFIFO / LIFO по процессу
01 / Варианты

Подтипы решения

01С рельсовым ведением
02С индукционным ведением
03Man-up
04Man-down
05Высотные
02 / Состав

Узлы и компоненты

  1. 1
    Паллетные рамыДля «Узкопроходные VNA» количество узла «Паллетные рамы» фиксируется в спецификации.
  2. 2
    БалкиДля «Узкопроходные VNA» количество узла «Балки» фиксируется в спецификации.
  3. 3
    НаправляющиеДля «Узкопроходные VNA» количество узла «Направляющие» фиксируется в спецификации.
  4. 4
    Защита входа и торцовДля «Узкопроходные VNA» количество узла «Защита входа и торцов» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «Узкопроходные VNA» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

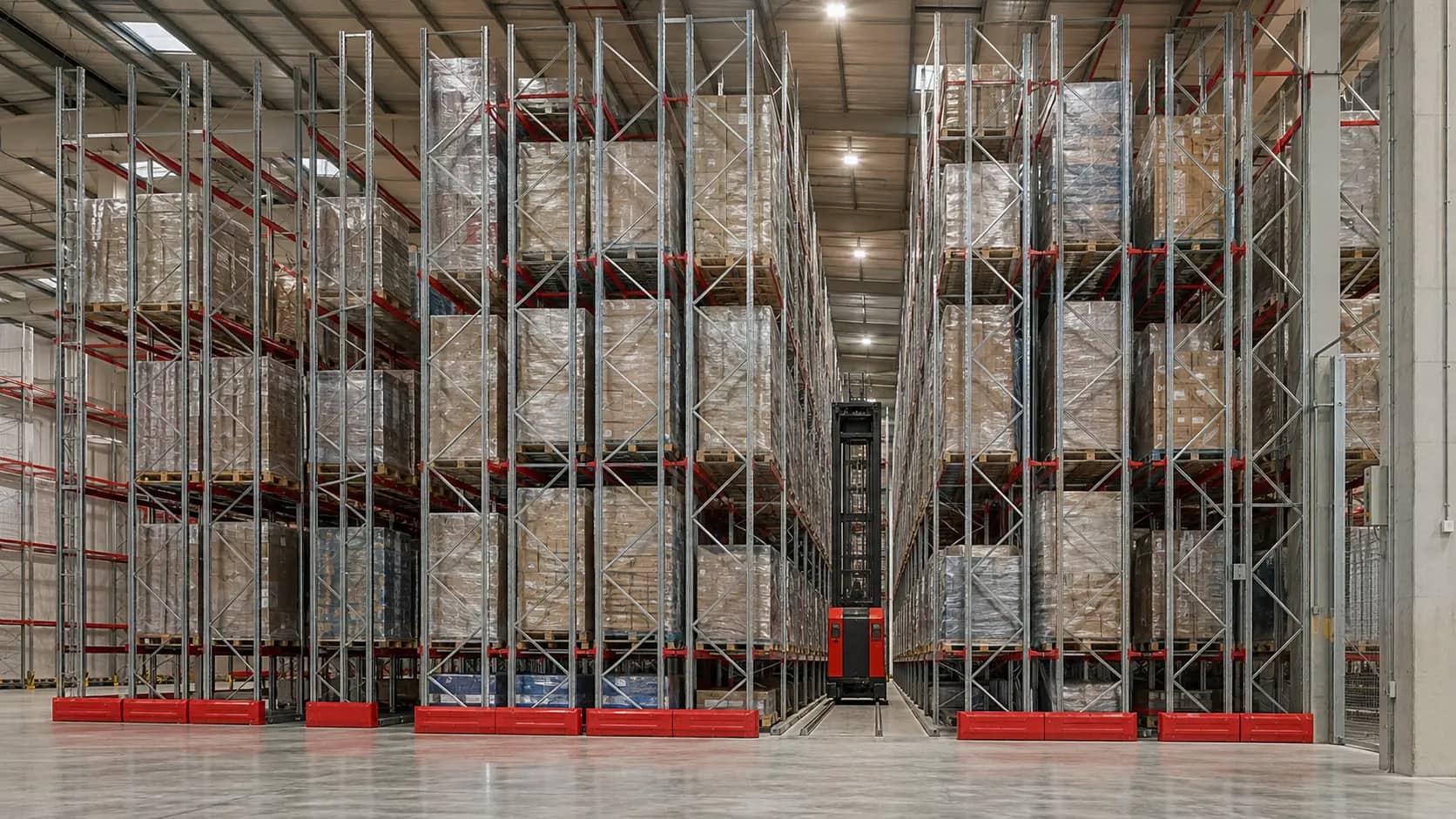

Узкопроходные паллетные стеллажи VNA: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

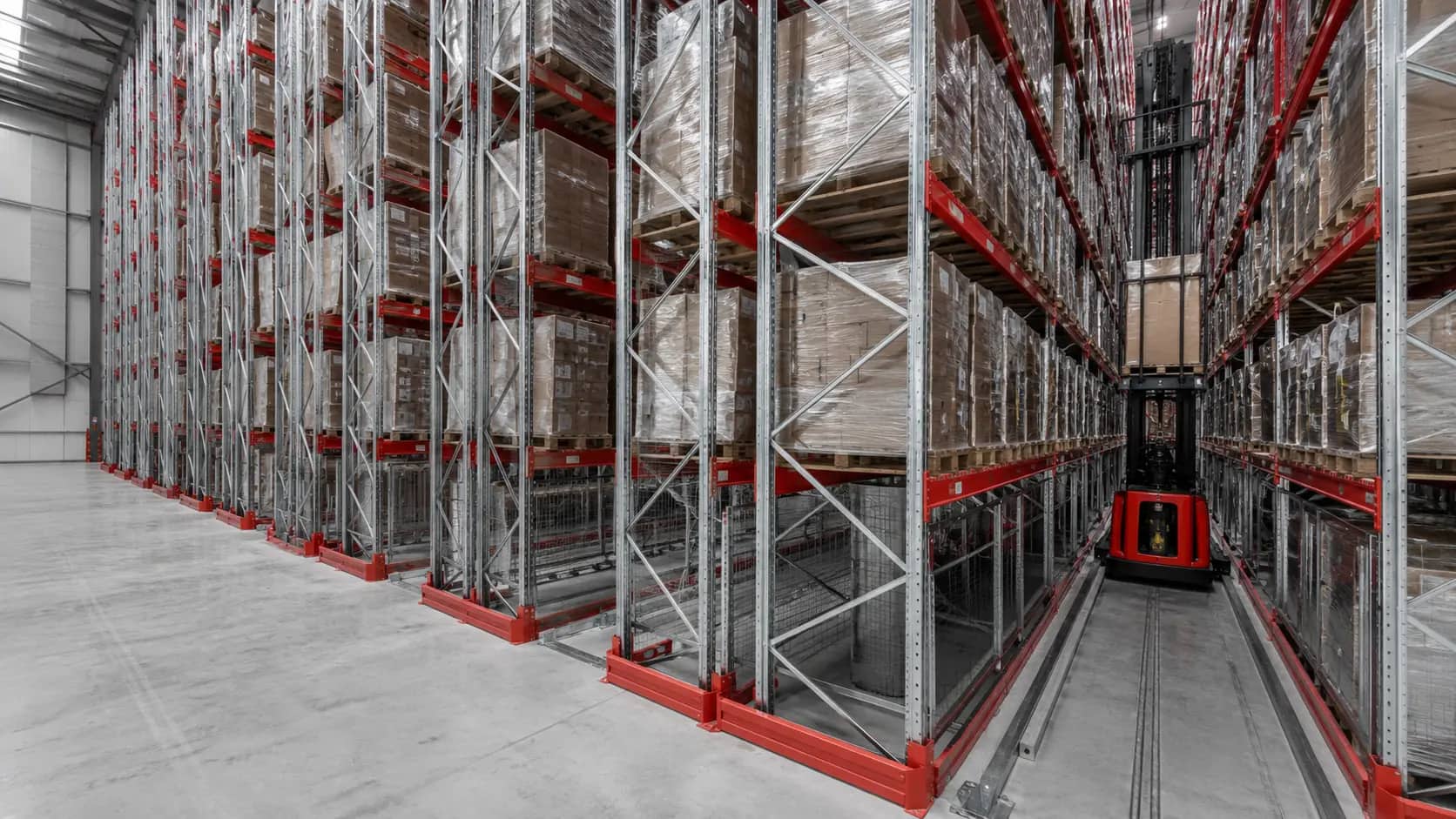

Узкопроходные паллетные стеллажи VNA: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

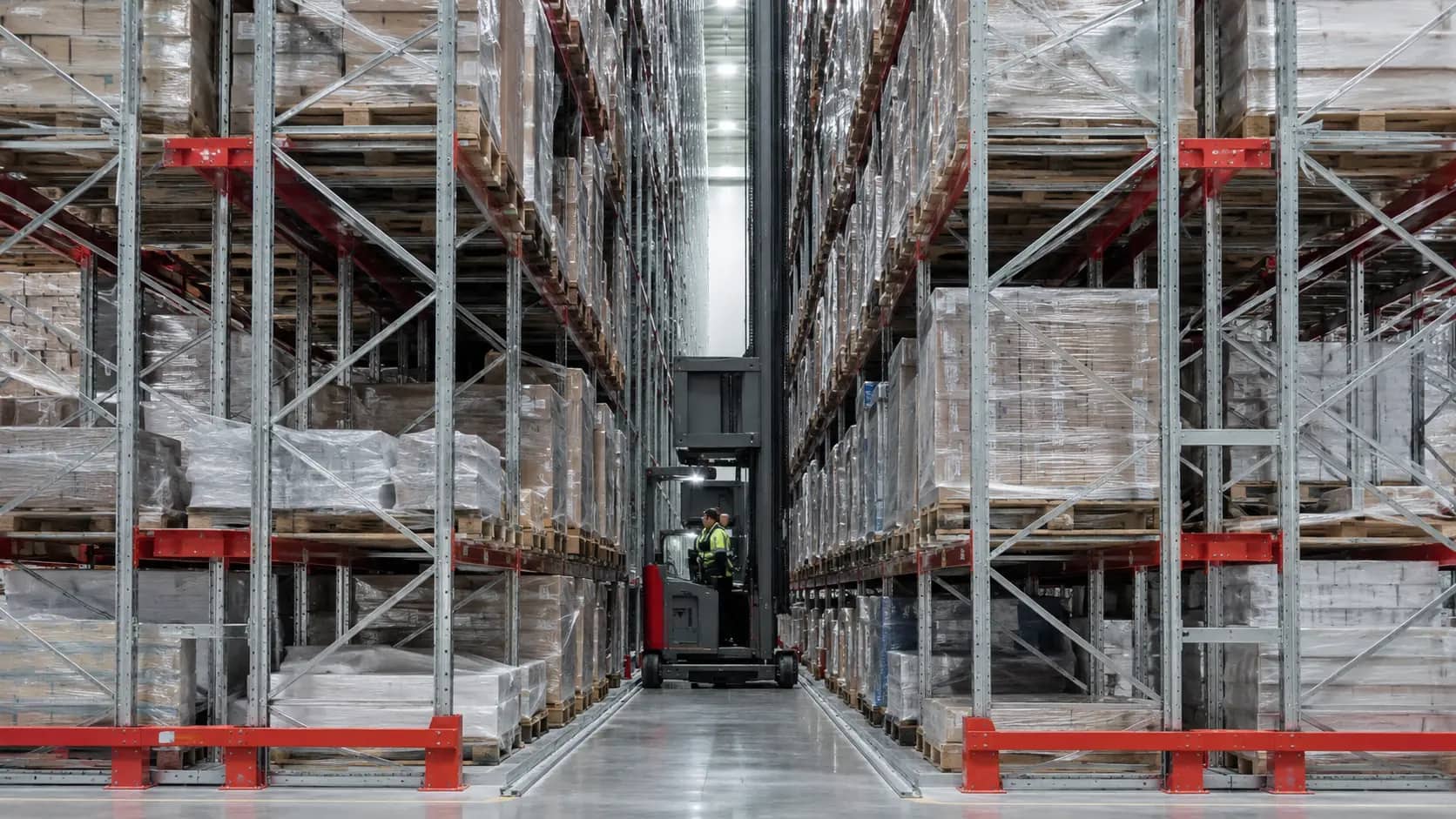

Узкопроходные паллетные стеллажи VNA: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

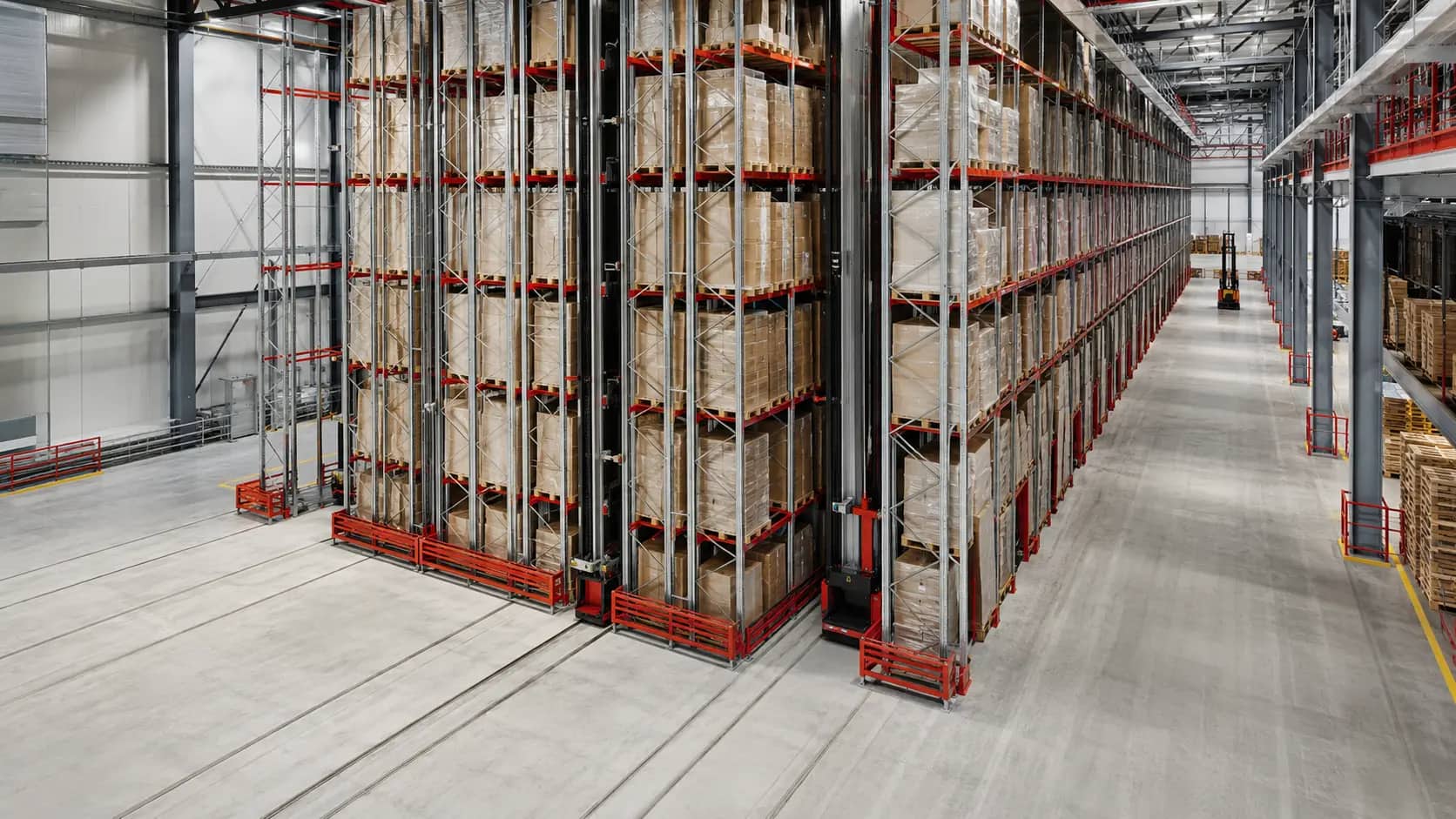

Узкопроходные паллетные стеллажи VNA: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

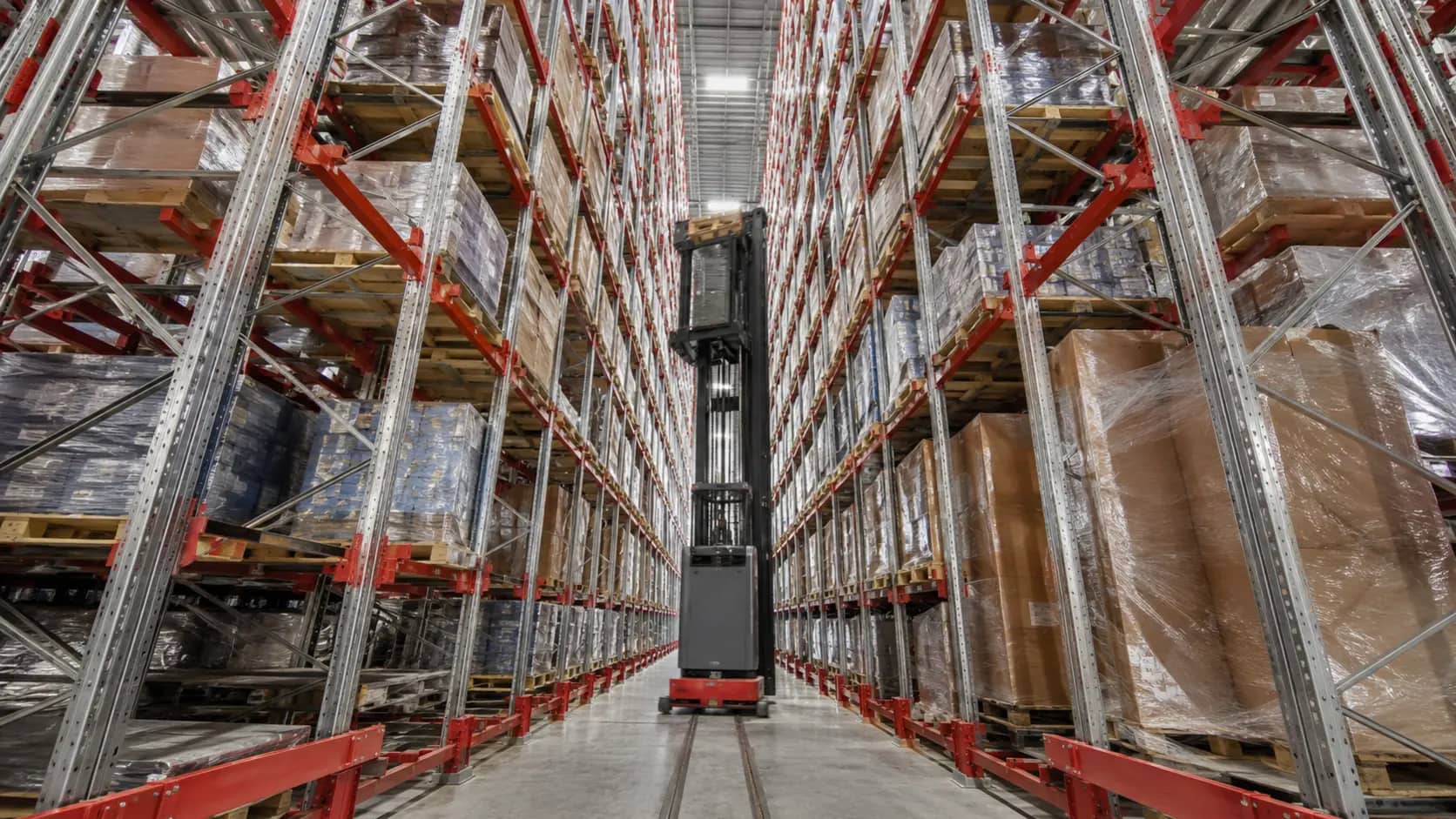

Узкопроходные паллетные стеллажи VNA: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора

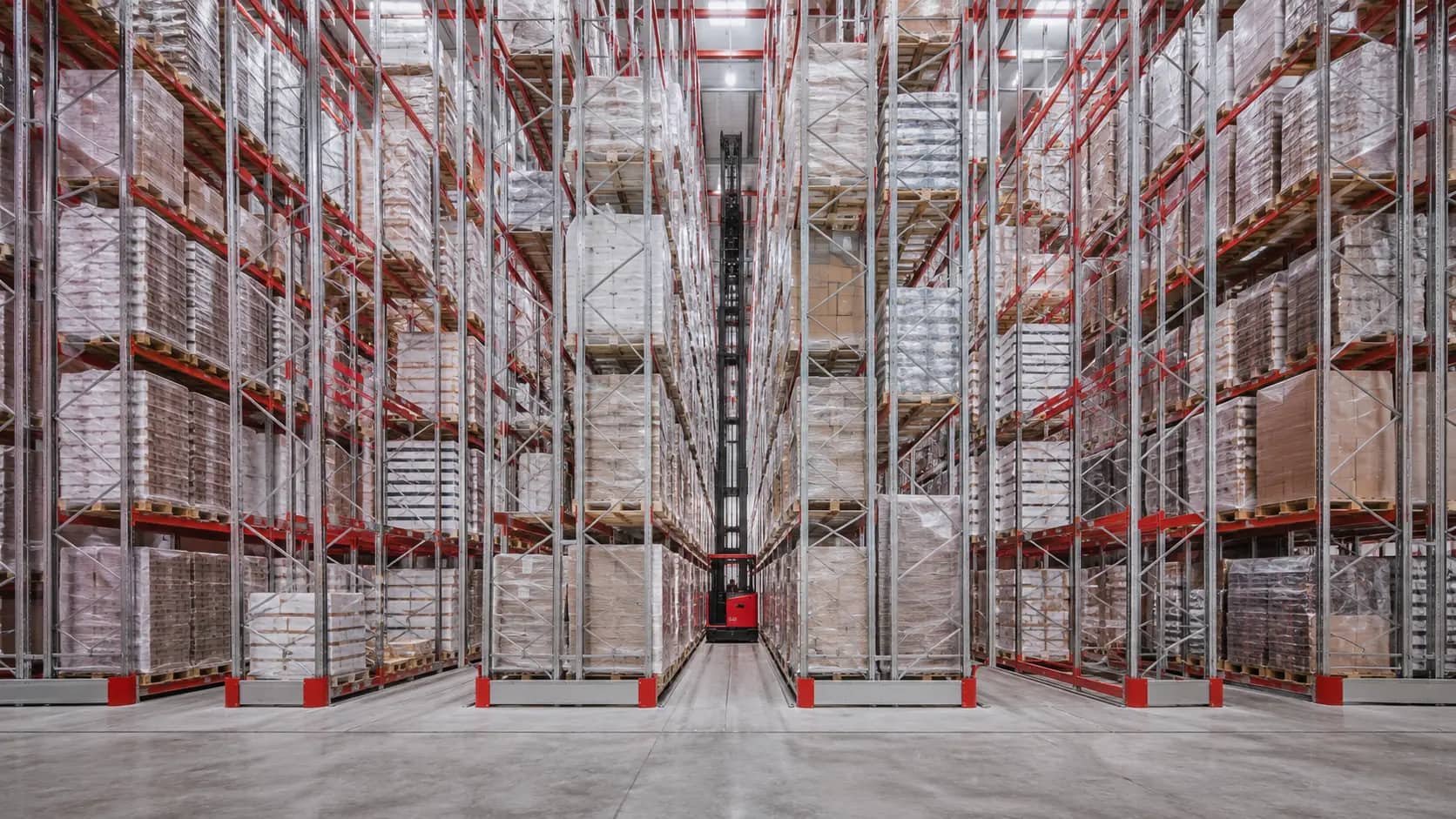

Узкопроходные паллетные стеллажи VNA: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Узкопроходные паллетные стеллажи VNA: расчёт и проектирование

Для системы «Узкопроходные VNA» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Узкопроходные паллетные стеллажи VNA: назначение и область применения

Узкопроходные паллетные стеллажи VNA предназначены для категории «паллеты» при доступе «к каждой паллете» и потоке «FIFO / LIFO по процессу». Фронтальные ряды для сверхузких рабочих проходов, привязанные к конкретной VNA-технике, направляющим и ровности пола. Для запроса «узкопроходные паллетные стеллажи VNA» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «Узкопроходные VNA» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

VNA-схему рассматривают, когда требуется сохранить прямой доступ к паллетам и сократить ширину рабочих проходов за счёт специализированной техники. До выбора получают паспортные данные штабелёра: Ast для принятого поддона и груза, высоту подъёма, остаточную грузоподъёмность, способ наведения и требования к ровности пола.

Проверяем до выбора

Для «Узкопроходные VNA» сопоставляют груз «паллеты», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «Узкопроходные VNA» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят паллетные рамы, балки, направляющие, защита входа и торцов; варианты исполнения: с рельсовым ведением, с индукционным ведением, man-up, man-down, высотные. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «Узкопроходные VNA» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

Ряды, направляющие или индукционный контур проектируют совместно с техникой. На плане проверяют зоны входа и выхода из прохода, места разворота и передачи паллеты, поперечные проезды, колонны, деформационные швы, зарядную инфраструктуру и эвакуационные направления.

Проверка планировки

При размещении «Узкопроходные VNA» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Работа в узком проходе требует регламента допуска техники, контроля направляющих и запрета одновременного нахождения конфликтующих участников. Изменение поддона, высоты груза или модели штабелёра пересматривает исходные условия и не подтверждается одной геометрией стеллажа. Для согласования «Узкопроходные VNA» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «Узкопроходные VNA» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают Узкопроходные VNA

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «Узкопроходные VNA» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Склад и логистика

Распределительные центры

Для задачи «Распределительные центры» система «Узкопроходные VNA» проектируется под груз «Паллеты» и доступ «К каждой паллете». Ключевая проверка: высокая оборачиваемость и пики отгрузки; в состав решения может войти carton Flow и полочное комплектование.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «Узкопроходные VNA»

Для системы «Узкопроходные паллетные стеллажи VNA» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Узкопроходные паллетные стеллажи VNA»: груз — Паллеты, доступ — К каждой паллете, поток — FIFO / LIFO по процессу.

  2. 02

    Квиз и исходные данные

    Квиз для «Узкопроходные VNA» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «Узкопроходные VNA» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «Узкопроходные VNA» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под паллеты.

  5. 05

    Коммерческая спецификация

    Состав «Узкопроходные VNA» раскладываем по узлам: Паллетные рамы, Балки, Направляющие; варианты исполнения — С рельсовым ведением, С индукционным ведением, Man-up.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «Узкопроходные VNA», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «Узкопроходные VNA» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «Узкопроходные VNA» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «Узкопроходные VNA», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «Узкопроходные VNA» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «Узкопроходные VNA» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «Узкопроходные VNA» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «Узкопроходные VNA» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Узкопроходные паллетные стеллажи VNA

Подтвердите исходные данные для системы «Узкопроходные паллетные стеллажи VNA». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 6 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 6Что именно хранится?
Что именно хранится?

Выберите носитель и подтвердите состояние грузовой единицы.

Груз зафиксирован
Выберите один вариант.
Состояние поддонов
Выберите один вариант.
Что именно хранится?
21 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Узкопроходные паллетные стеллажи VNA

Параметры для предварительного расчёта и размещения

Тип поддона / грузовой единицы
Поддон EUR / EPAL · 800×1200 мм
Груз зафиксирован
Да
Состояние поддонов
Смешанный оборотный парк
Ширина груза с выступами
800 мм
Глубина груза с выступами
1200 мм
Высота груза с носителем
1450 мм
Масса грузовой единицы
800 кг
Исполнение ряда
Спаренный
Глубина хранения
Одна паллета в глубину
Секций в ряду
8 шт.
Паллет на уровень
3 шт.
SKU / партий в зоне
24 шт.
Ширина секции
2700 мм
Глубина рамы
1100 мм
Зазор спаренного ряда
200 мм
Высота первого уровня
300 мм
Уровней хранения
7 шт.
Высота уровня
1650 мм
Высота рамы
12000 мм
Обслуживающая техника
Узкопроходная техника
Среда эксплуатации
Отапливаемое помещение

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.
