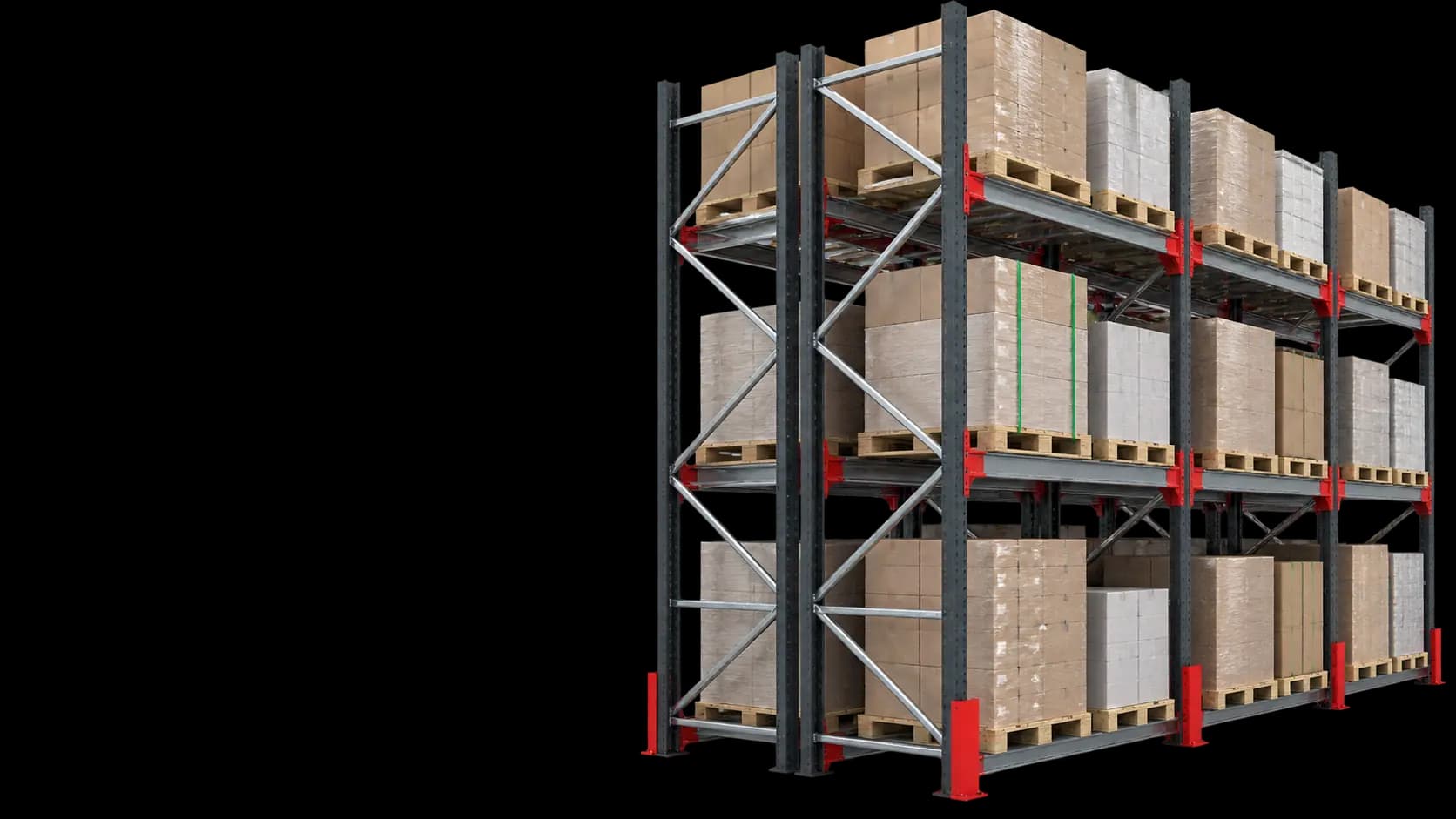

Проектная визуализация системы хранения: паллетные стеллажи double-deep
20 · Проектный расчёт

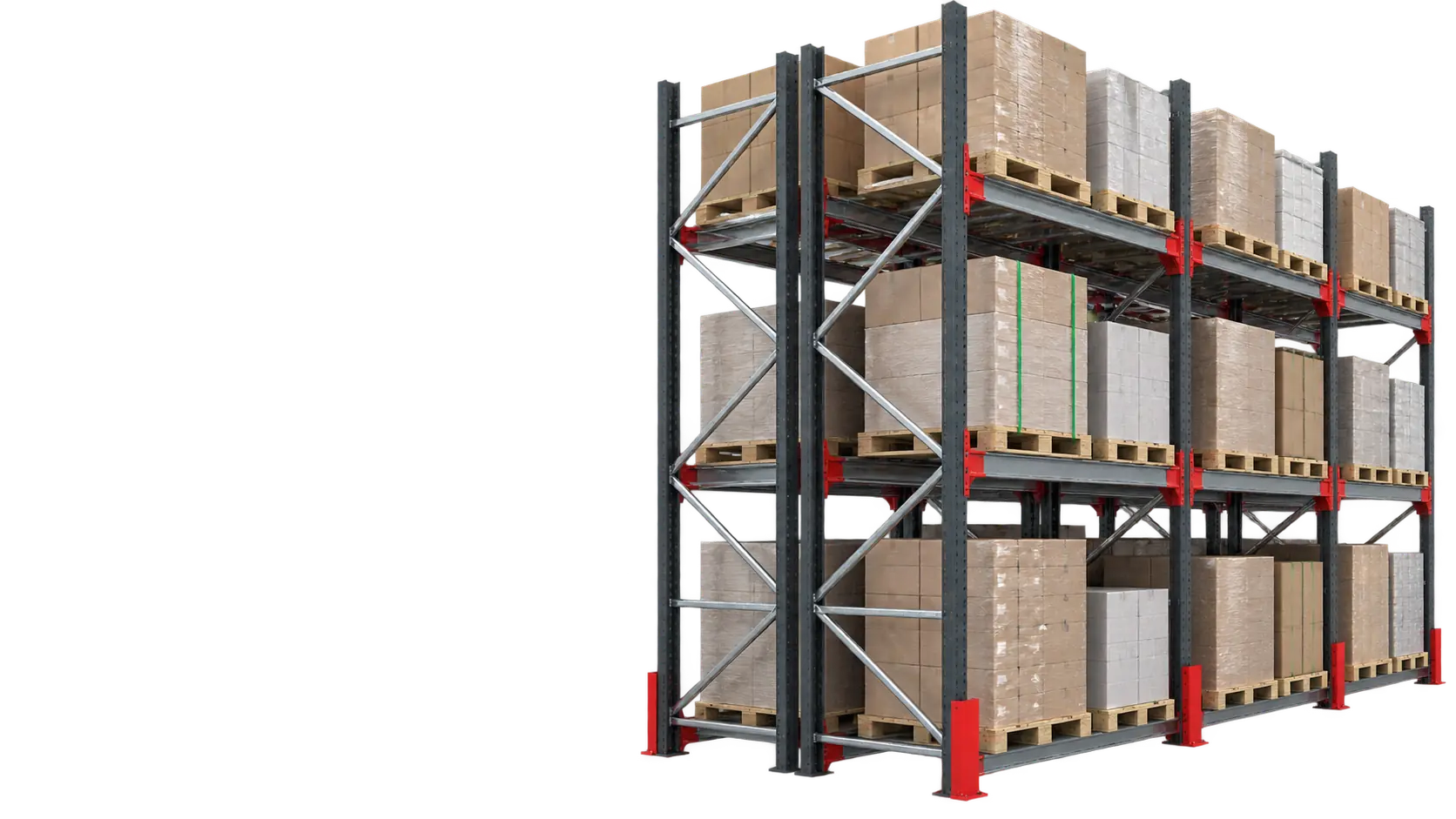

Паллетные стеллажи Double-Deep

Две паллеты в глубину для повышения плотности при обслуживании ричтраком с телескопическими или двойными вилами.

Рассчитать систему →Добавить на план склада
ГрузПаллеты стабильной геометрии
ДоступК передней или паре позиций
ПотокLIFO в каждой двойной ячейке
01 / Варианты

Подтипы решения

01Одинарные
02Спаренные
03Высотные
04Холодильные
02 / Состав

Узлы и компоненты

  1. 1
    Паллетные рамыДля «Double-Deep» количество узла «Паллетные рамы» фиксируется в спецификации.
  2. 2
    Пары балокДля «Double-Deep» количество узла «Пары балок» фиксируется в спецификации.
  3. 3
    Межрядные связиДля «Double-Deep» количество узла «Межрядные связи» фиксируется в спецификации.
  4. 4
    Защита и стопорыДля «Double-Deep» количество узла «Защита и стопоры» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «Double-Deep» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

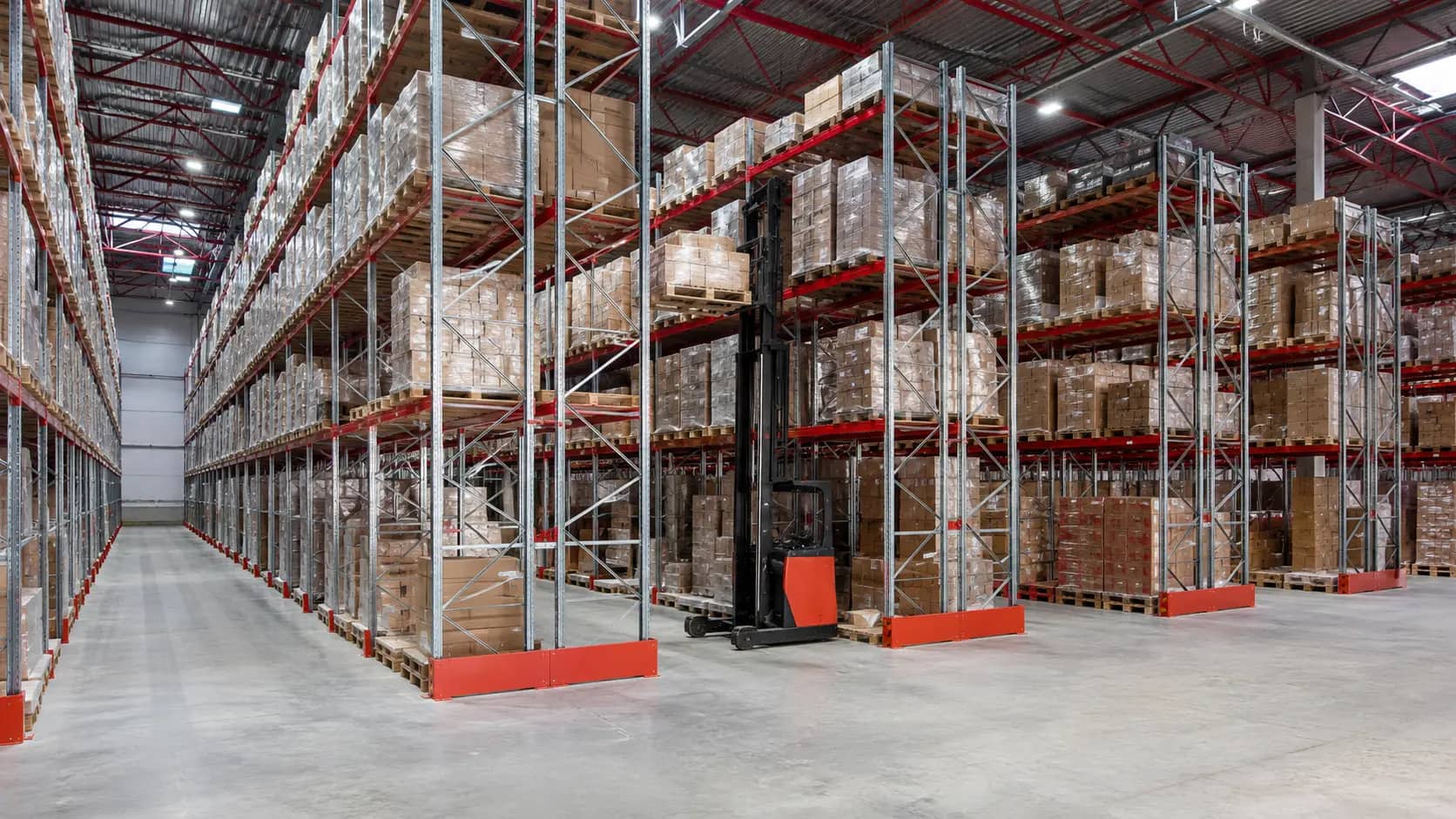

Паллетные стеллажи Double-Deep: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

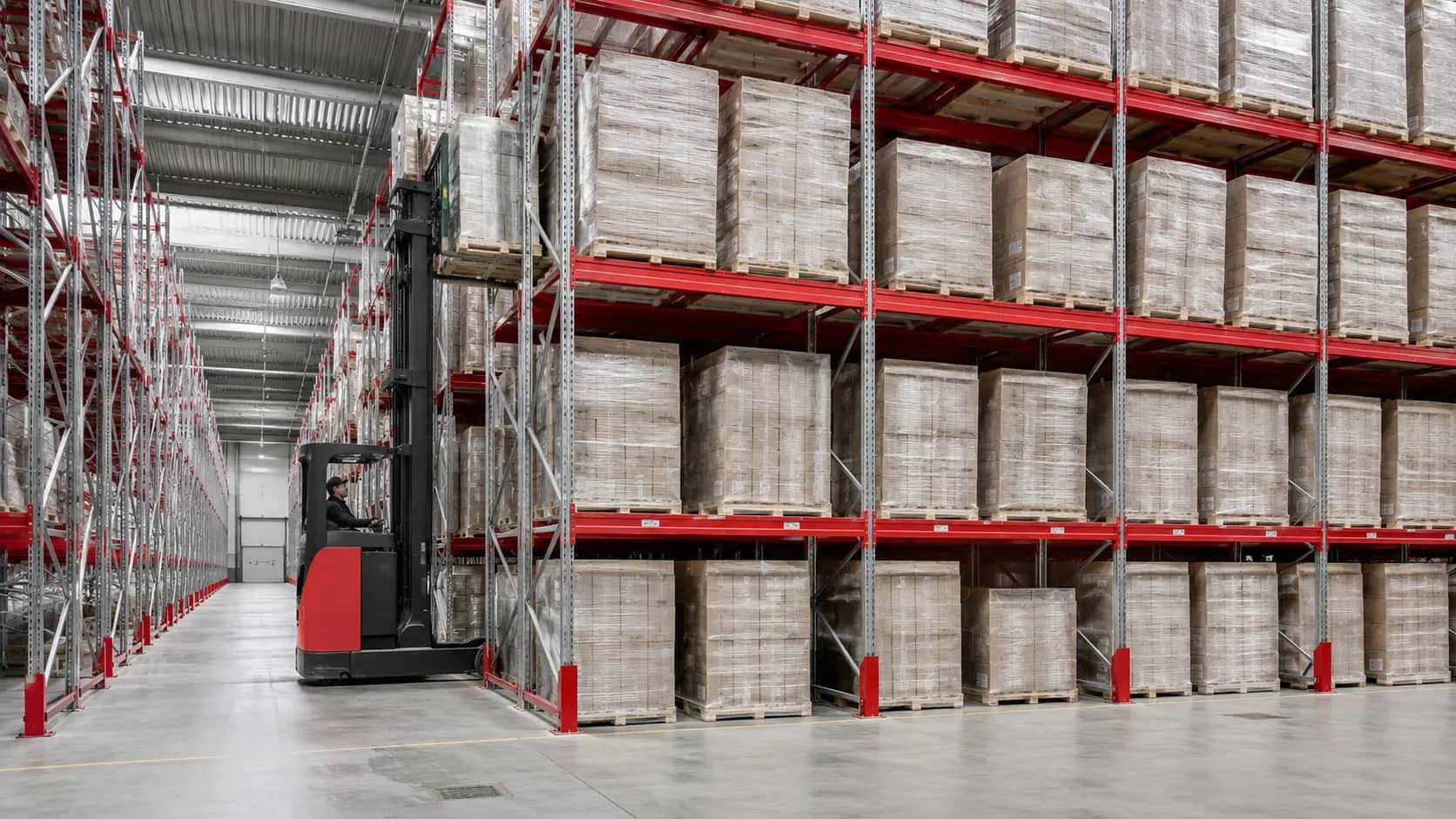

Паллетные стеллажи Double-Deep: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

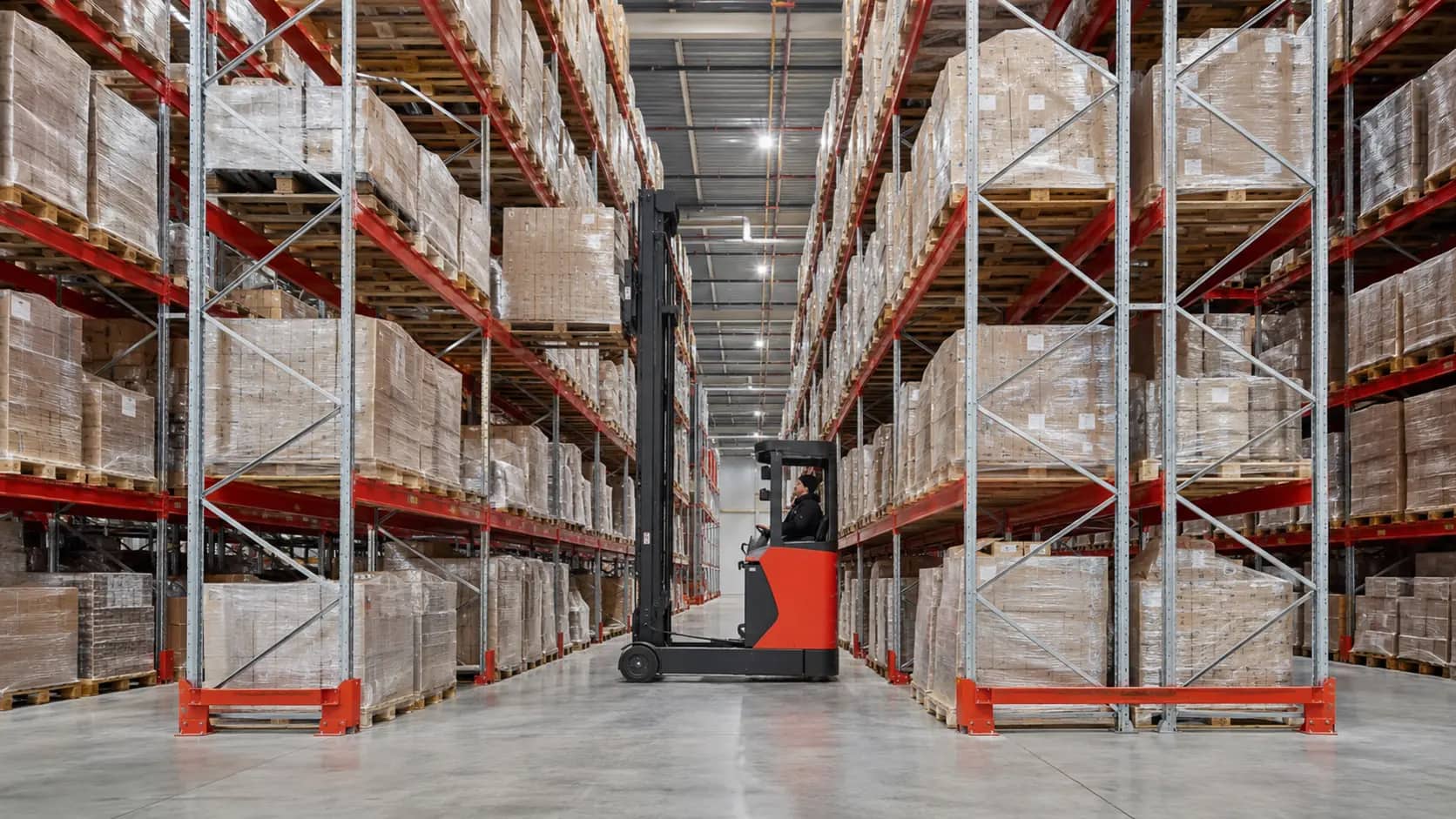

Паллетные стеллажи Double-Deep: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

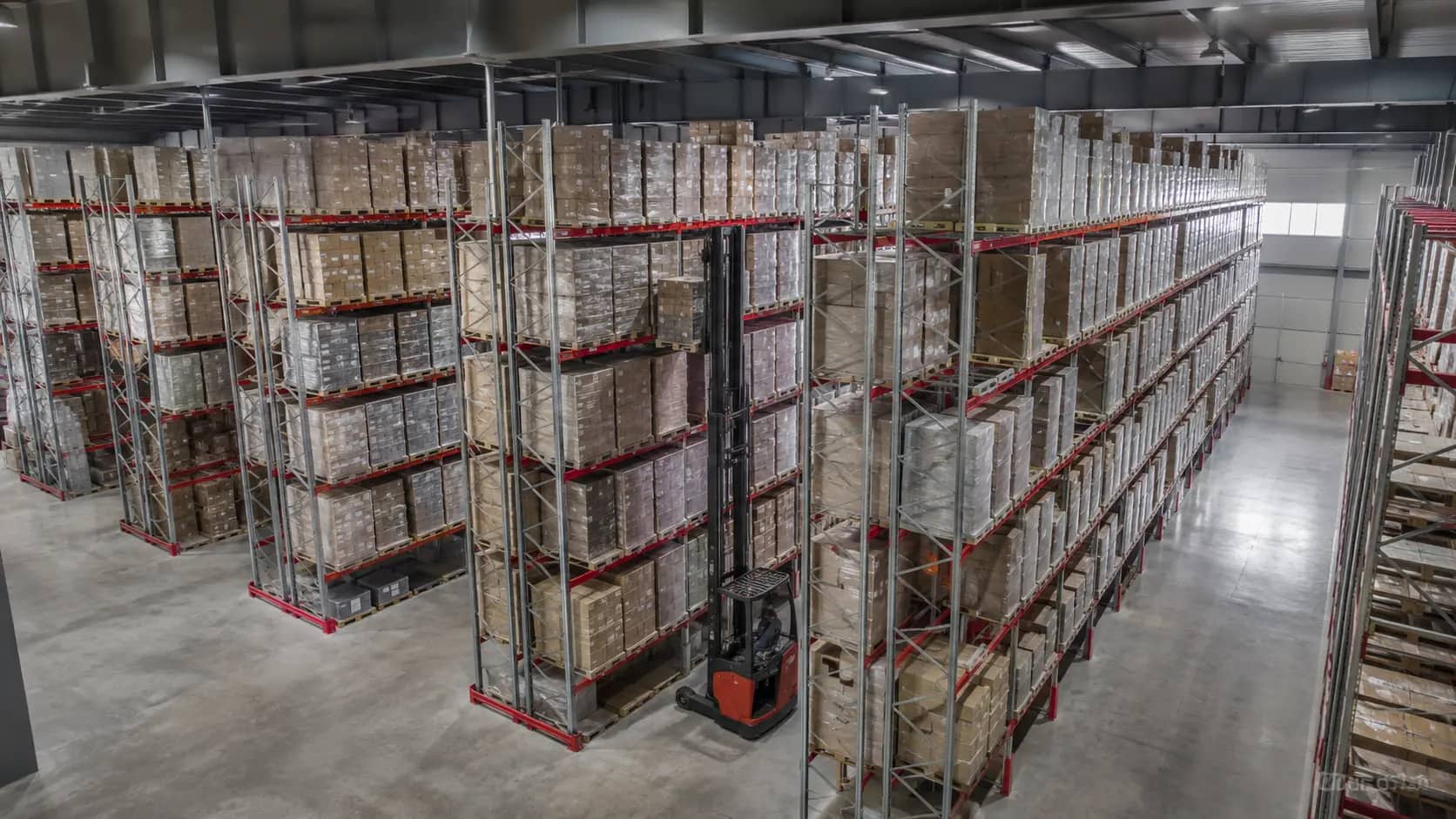

Паллетные стеллажи Double-Deep: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

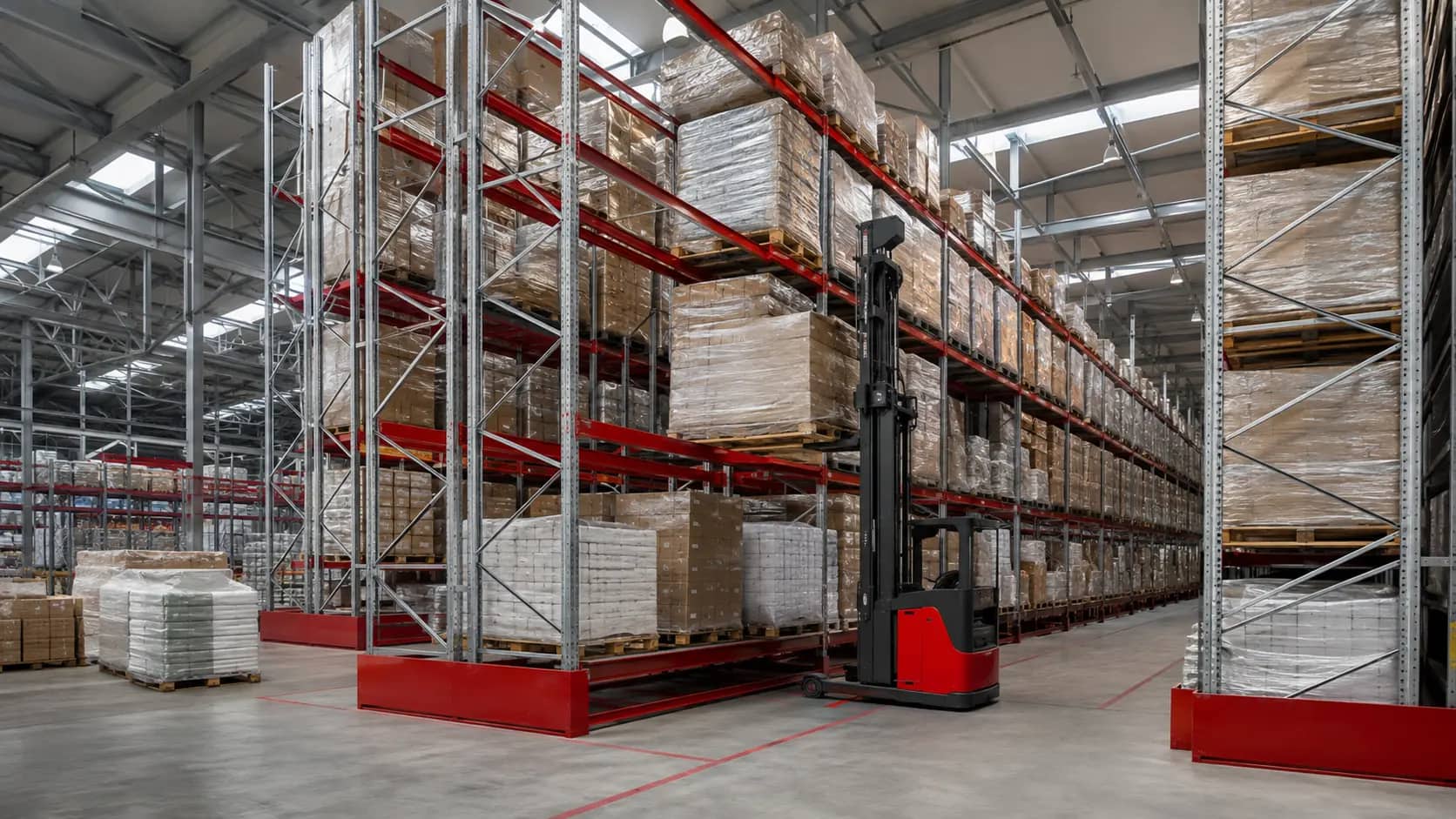

Паллетные стеллажи Double-Deep: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора

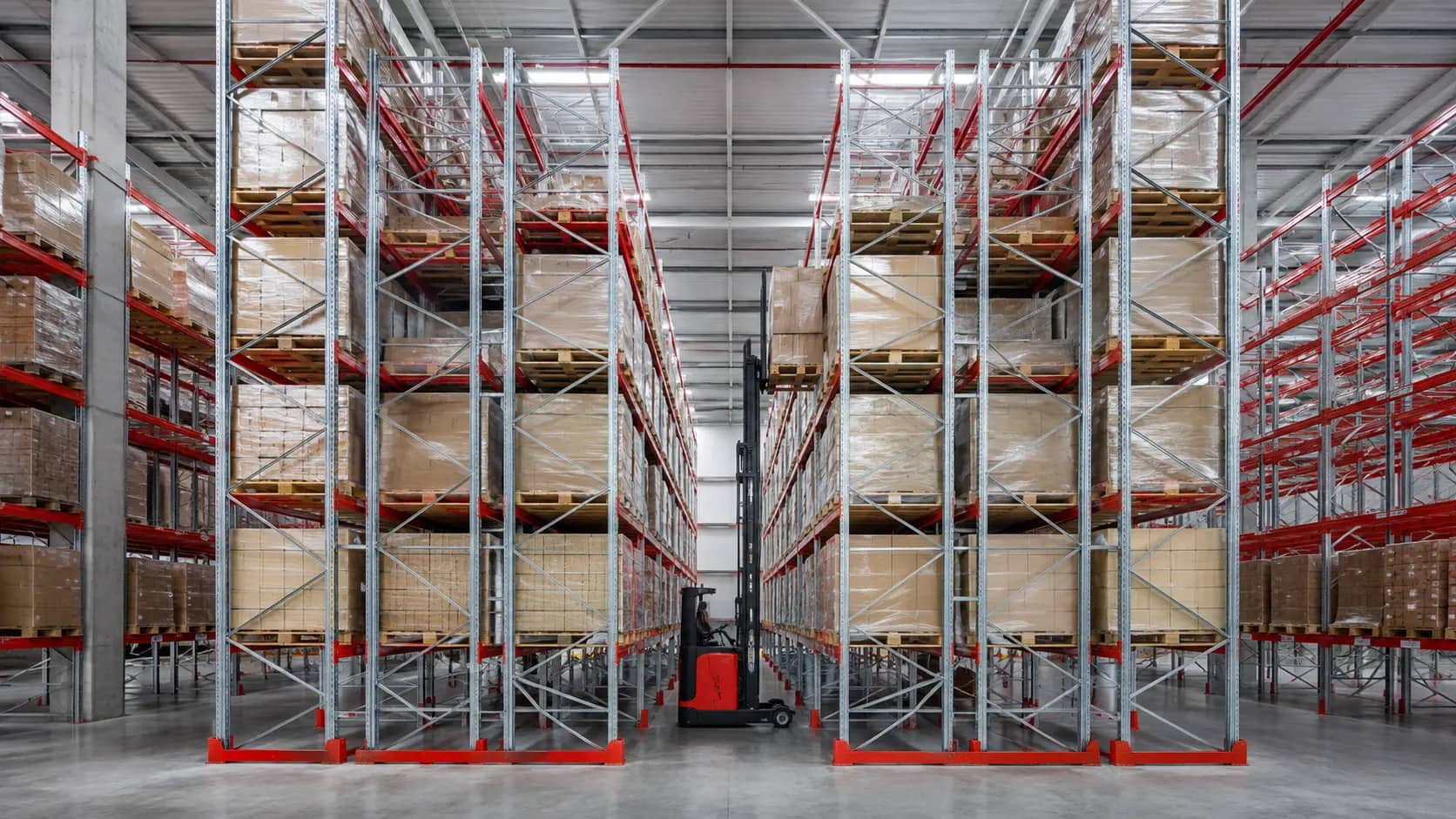

Паллетные стеллажи Double-Deep: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Паллетные стеллажи Double-Deep: расчёт и проектирование

Для системы «Double-Deep» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Паллетные стеллажи Double-Deep: назначение и область применения

Паллетные стеллажи Double-Deep предназначены для категории «паллеты стабильной геометрии» при доступе «к передней или паре позиций» и потоке «LIFO в каждой двойной ячейке». Две паллеты в глубину для повышения плотности при обслуживании ричтраком с телескопическими или двойными вилами. Для запроса «паллетные стеллажи двойной глубины Double-Deep» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «Double-Deep» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

Double-Deep размещает две паллеты последовательно с каждой стороны прохода и уменьшает число рабочих коридоров, но фронтальная паллета перекрывает доступ ко второй. Схема подходит запасу, где две совместимые единицы можно адресовать как группу без требования постоянной селективности каждой позиции.

Проверяем до выбора

Для «Double-Deep» сопоставляют груз «паллеты стабильной геометрии», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «Double-Deep» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят паллетные рамы, пары балок, межрядные связи, защита и стопоры; варианты исполнения: одинарные, спаренные, высотные, холодильные. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «Double-Deep» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

Глубину сдвоенного ряда, положение опор и зазоры согласуют с телескопическими вилами или пантографом конкретной техники. Проверяют остаточную грузоподъёмность на расчётной высоте, обзор оператора, устойчивость поддона при выдвижении и безопасную постановку во вторую позицию.

Проверка планировки

При размещении «Double-Deep» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Адресная логика должна показывать доступность глубинной паллеты и не отправлять технику к заблокированной позиции. Поддон с повреждённым основанием или нестабильным грузом нельзя ставить во вторую глубину; операции выполняют только предусмотренным выдвижным механизмом. Для согласования «Double-Deep» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «Double-Deep» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают Double-Deep

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «Double-Deep» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Склад и логистика

Распределительные центры

Для задачи «Распределительные центры» система «Double-Deep» проектируется под груз «Паллеты стабильной геометрии» и доступ «К передней или паре позиций». Ключевая проверка: высокая оборачиваемость и пики отгрузки; в состав решения может войти доковое оборудование, ограждения и разметка.

Решение для отрасли →Склад и логистика

3PL и ответственное хранение

Для задачи «3PL и ответственное хранение» система «Double-Deep» проектируется под груз «Паллеты стабильной геометрии» и доступ «К передней или паре позиций». Ключевая проверка: разделение клиентских остатков; в состав решения может войти модульные паллетные и полочные линии.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «Double-Deep»

Для системы «Паллетные стеллажи Double-Deep» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Паллетные стеллажи Double-Deep»: груз — Паллеты стабильной геометрии, доступ — К передней или паре позиций, поток — LIFO в каждой двойной ячейке.

  2. 02

    Квиз и исходные данные

    Квиз для «Double-Deep» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «Double-Deep» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «Double-Deep» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под паллеты стабильной геометрии.

  5. 05

    Коммерческая спецификация

    Состав «Double-Deep» раскладываем по узлам: Паллетные рамы, Пары балок, Межрядные связи; варианты исполнения — Одинарные, Спаренные, Высотные.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «Double-Deep», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «Double-Deep» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «Double-Deep» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «Double-Deep», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «Double-Deep» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «Double-Deep» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «Double-Deep» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «Double-Deep» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Паллетные стеллажи Double-Deep

Подтвердите исходные данные для системы «Паллетные стеллажи Double-Deep». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 6 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 6Что именно хранится?
Что именно хранится?

Выберите носитель и подтвердите состояние грузовой единицы.

Груз зафиксирован
Выберите один вариант.
Состояние поддонов
Выберите один вариант.
Что именно хранится?
21 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Паллетные стеллажи Double-Deep

Параметры для предварительного расчёта и размещения

Тип поддона / грузовой единицы
Поддон EUR / EPAL · 800×1200 мм
Груз зафиксирован
Да
Состояние поддонов
Смешанный оборотный парк
Ширина груза с выступами
800 мм
Глубина груза с выступами
1200 мм
Высота груза с носителем
1450 мм
Масса грузовой единицы
800 кг
Исполнение ряда
Спаренный
Глубина хранения
Double-Deep · две паллеты в глубину
Секций в ряду
8 шт.
Паллет на уровень
3 шт.
SKU / партий в зоне
24 шт.
Ширина секции
2700 мм
Глубина рамы
1100 мм
Зазор спаренного ряда
200 мм
Высота первого уровня
300 мм
Уровней хранения
4 шт.
Высота уровня
1700 мм
Высота рамы
6000 мм
Обслуживающая техника
Ричтрак
Среда эксплуатации
Отапливаемое помещение

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
Double-Deep

Карточки показывают только доступные позиции каталога; совместимость с «Double-Deep» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация

Расчёт по вашему объекту

Запросить расчёт: Паллетные стеллажи Double-Deep

Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.
