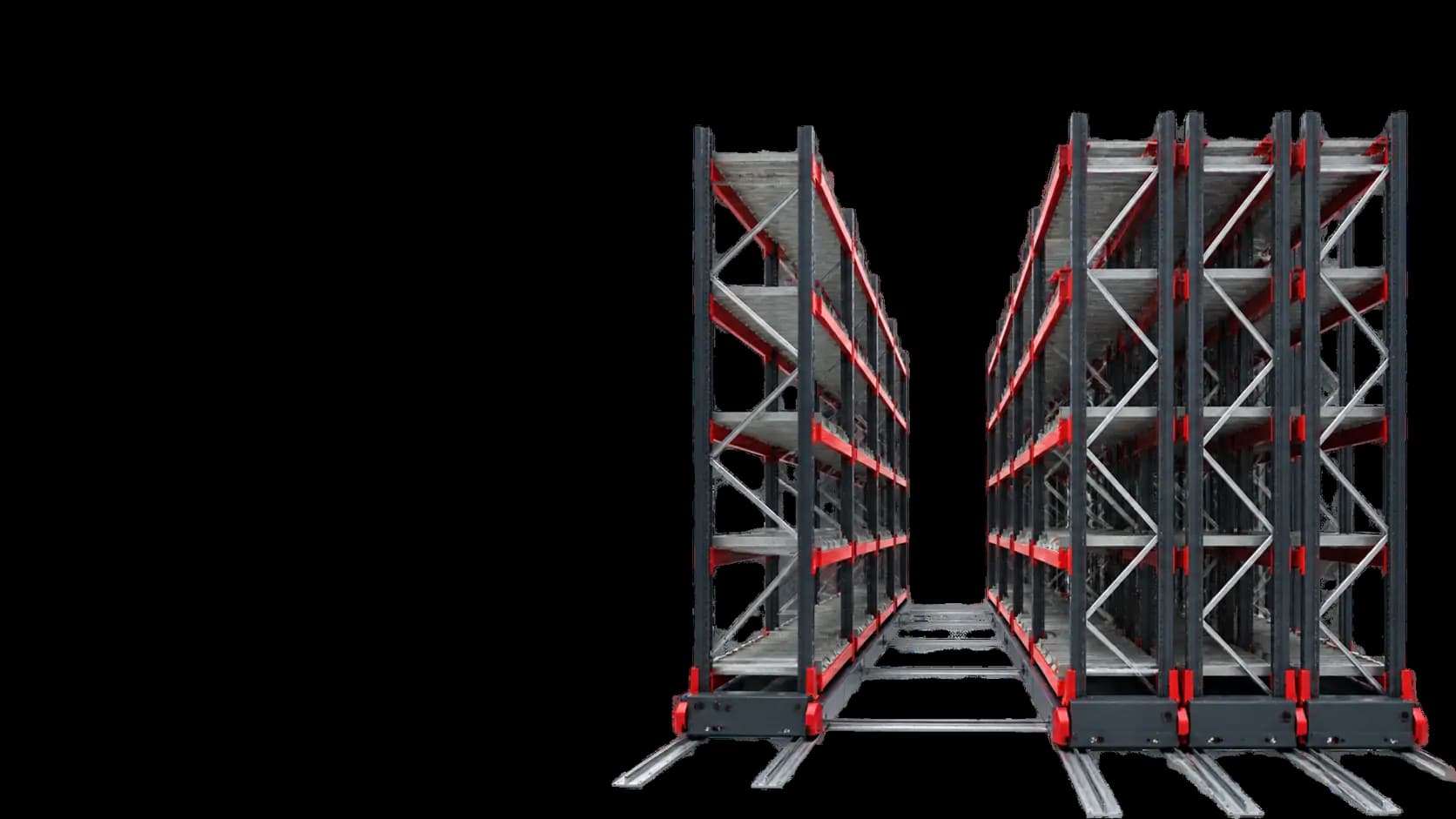

Проектная визуализация системы хранения: мобильные стеллажные системы
14 · Проектный расчёт

Мобильные стеллажные системы

Паллетные, полочные или архивные ряды на мобильных основаниях с активным проходом.

Рассчитать систему →Добавить на план склада
ГрузПаллеты, короба, архив
ДоступЧерез активный проход
ПотокПо режиму доступа
01 / Варианты

Подтипы решения

01Паллетные
02Полочные
03Архивные
04Ручные
05Электрические
02 / Состав

Узлы и компоненты

  1. 1
    СтеллажиДля «Мобильные» количество узла «Стеллажи» фиксируется в спецификации.
  2. 2
    Мобильные базыДля «Мобильные» количество узла «Мобильные базы» фиксируется в спецификации.
  3. 3
    РельсыДля «Мобильные» количество узла «Рельсы» фиксируется в спецификации.
  4. 4
    Привод и безопасностьДля «Мобильные» количество узла «Привод и безопасность» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «Мобильные» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

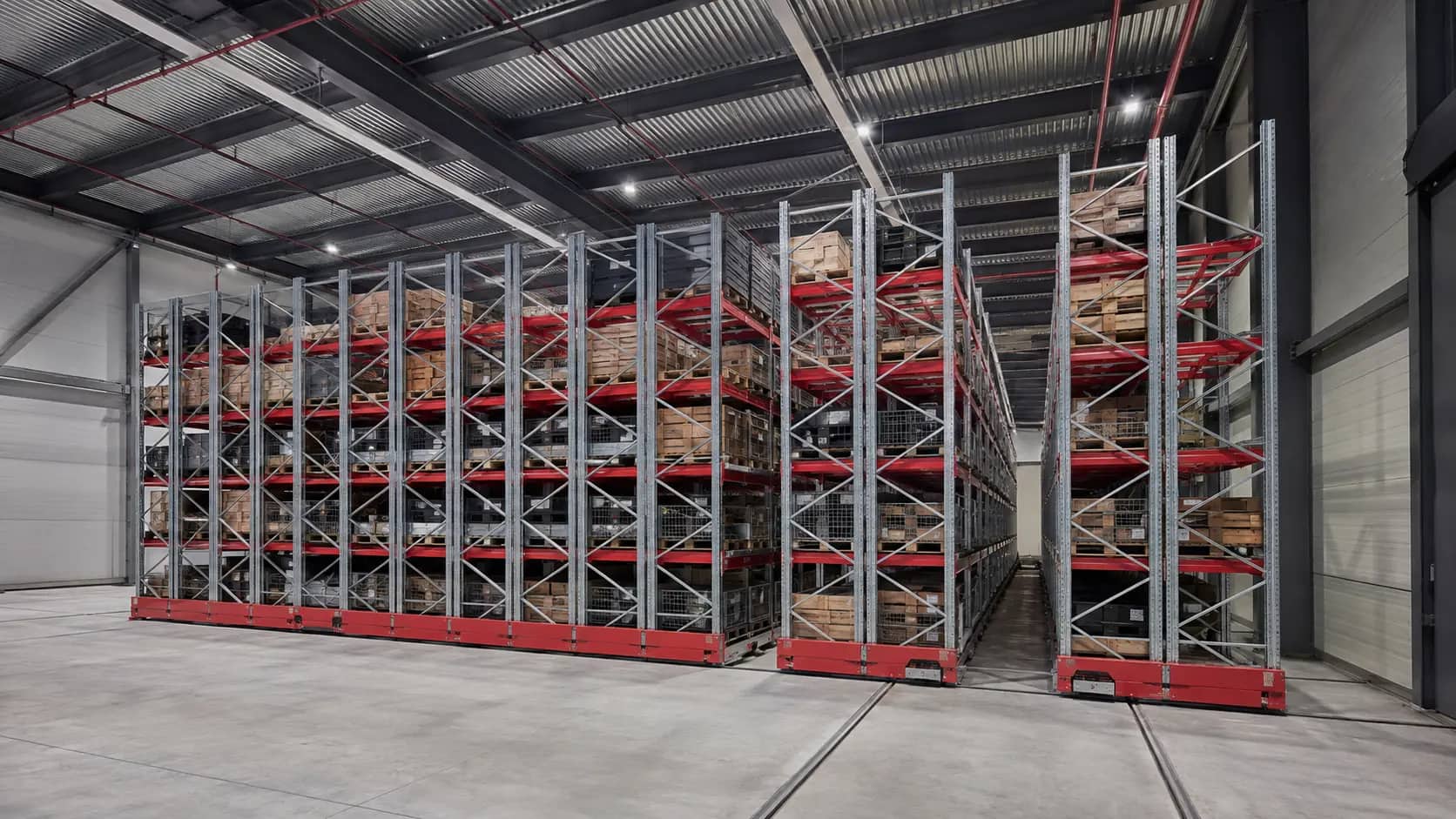

Мобильные стеллажные системы: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

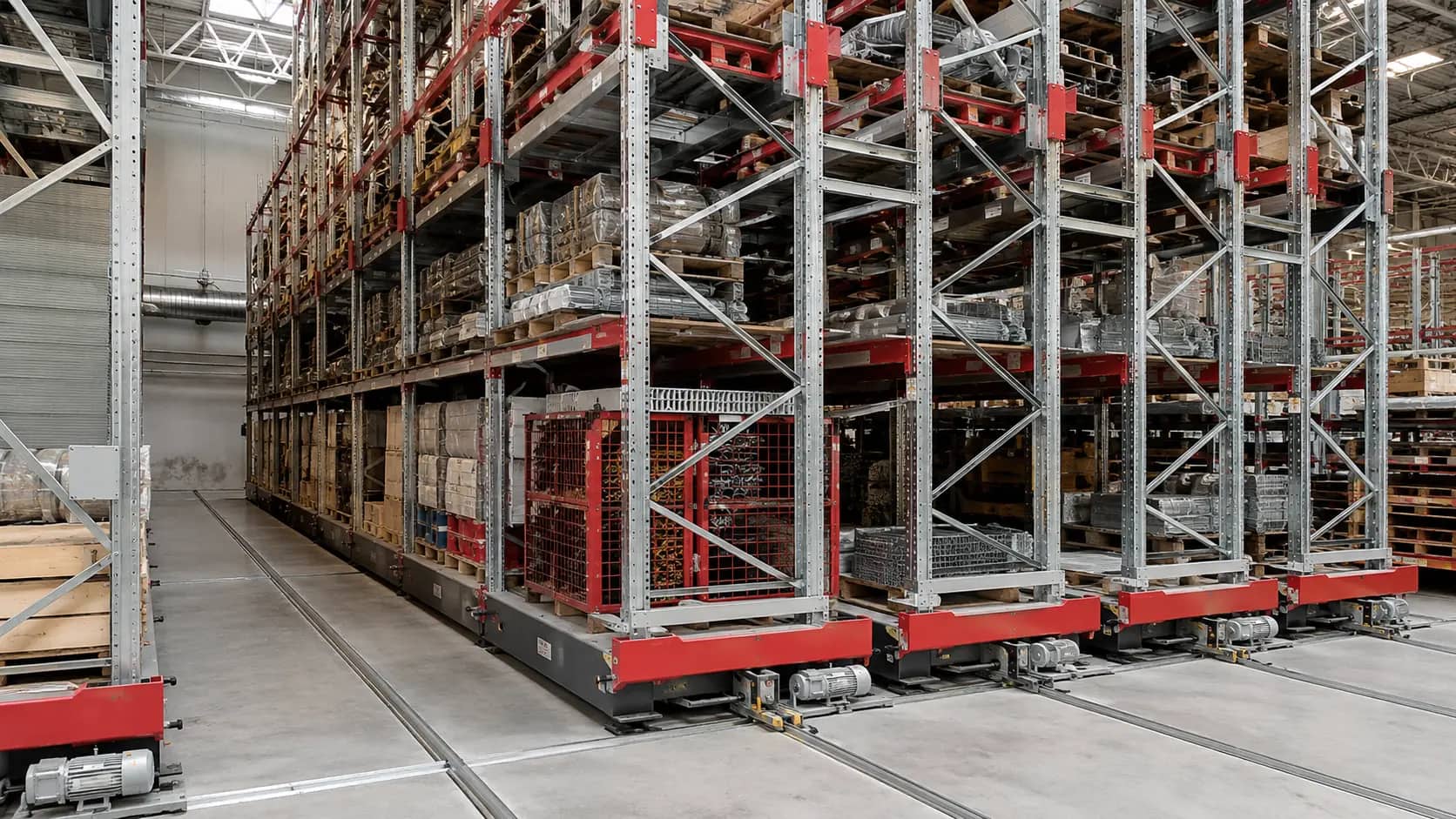

Мобильные стеллажные системы: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

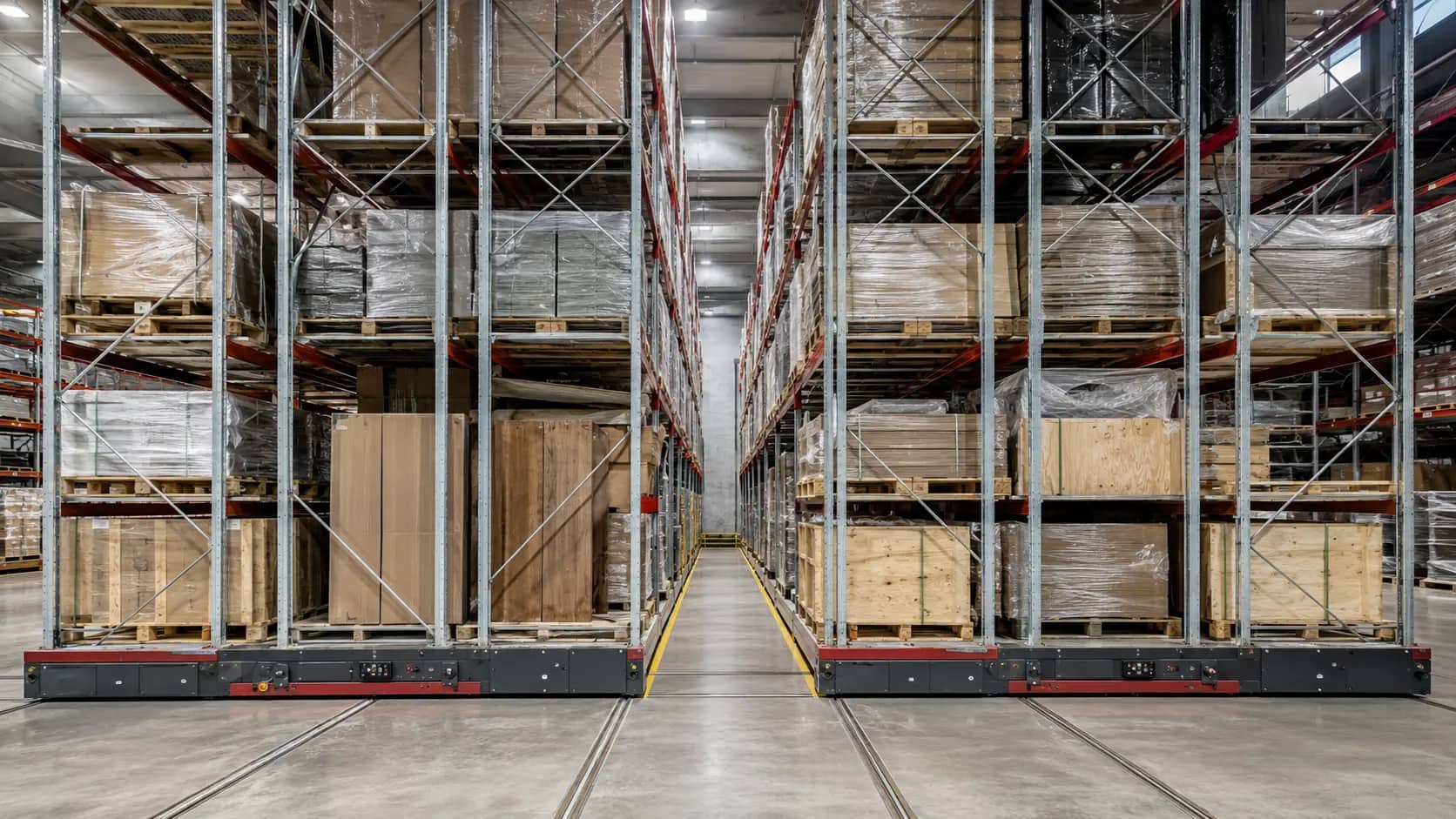

Мобильные стеллажные системы: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

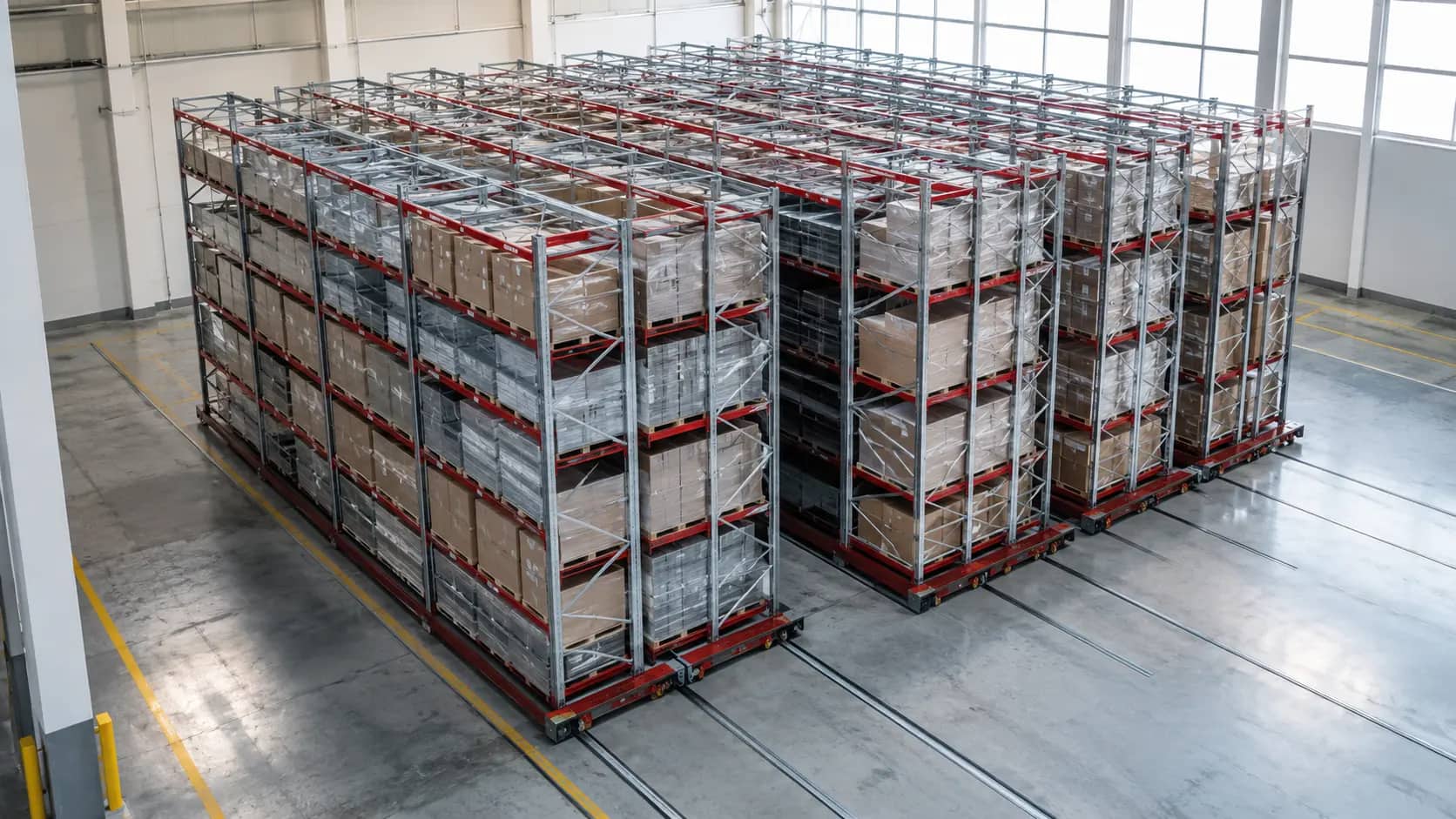

Мобильные стеллажные системы: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

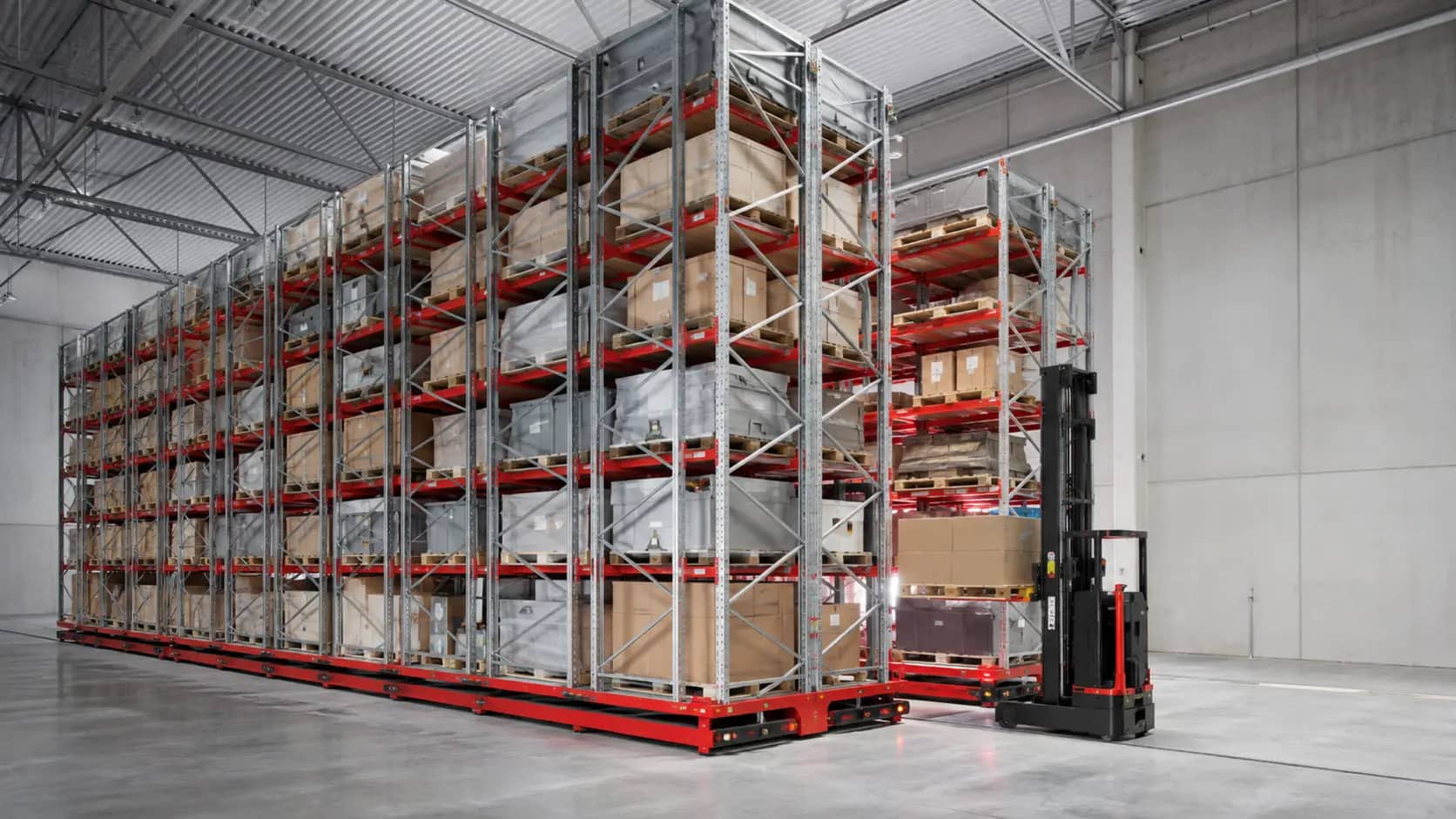

Мобильные стеллажные системы: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора

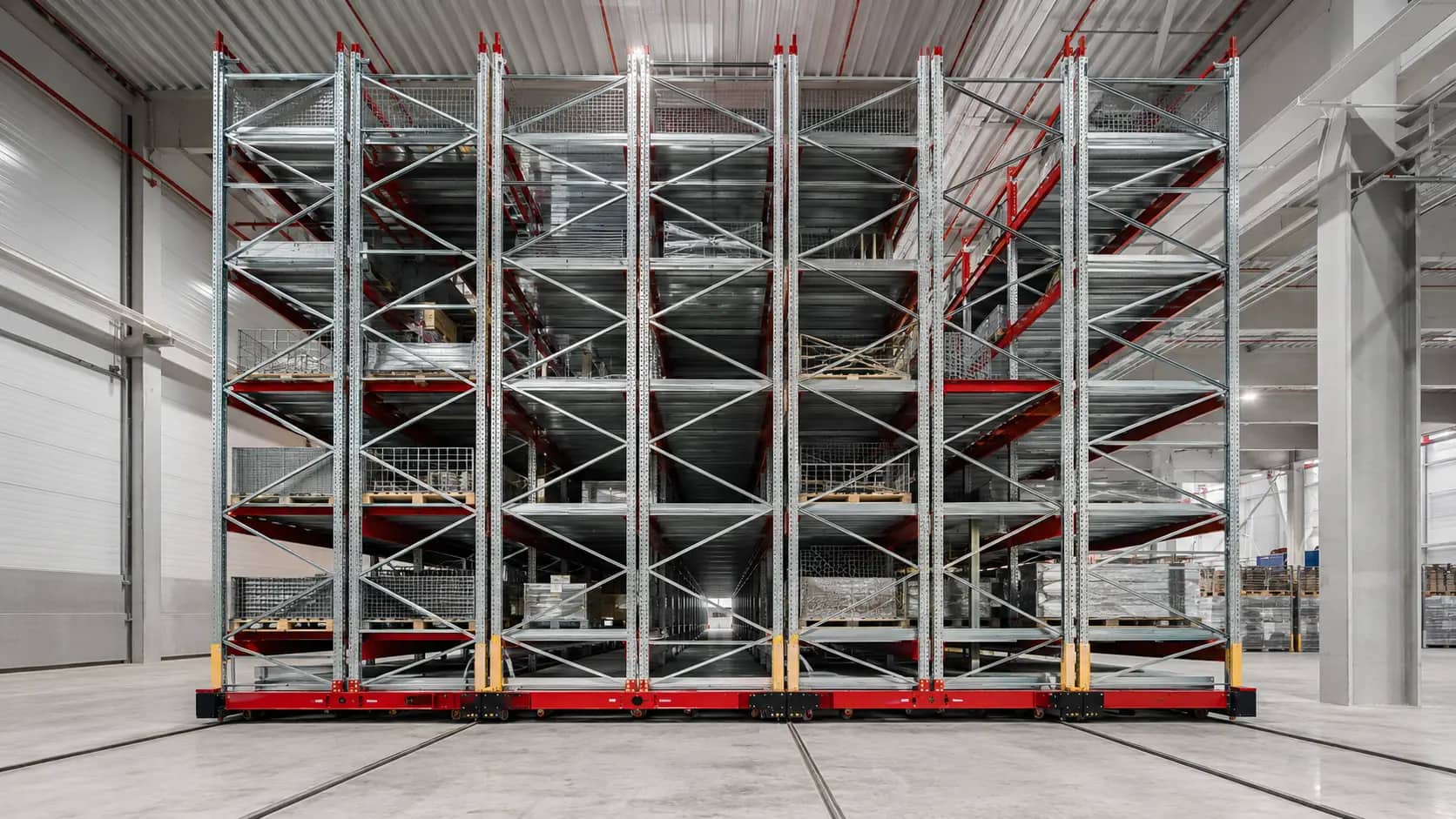

Мобильные стеллажные системы: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Мобильные стеллажные системы: расчёт и проектирование

Для системы «Мобильные» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Мобильные стеллажные системы: назначение и область применения

Мобильные стеллажные системы предназначены для категории «паллеты, короба, архив» при доступе «через активный проход» и потоке «По режиму доступа». Паллетные, полочные или архивные ряды на мобильных основаниях с активным проходом. Для запроса «мобильные стеллажи для склада» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «Мобильные» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

Мобильные системы устанавливают ряды на перемещаемые основания и открывают только нужный рабочий проход. Решение повышает плотность архива, полочного или паллетного хранения, но требует определить количество одновременно активных проходов, тип привода и режим доступа.

Проверяем до выбора

Для «Мобильные» сопоставляют груз «паллеты, короба, архив», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «Мобильные» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят стеллажи, мобильные базы, рельсы, привод и безопасность; варианты исполнения: паллетные, полочные, архивные, ручные, электрические. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «Мобильные» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

В проекте проверяют рельсы или направляющие, ровность и несущую способность пола, зоны безопасности, аварийное освобождение и питание электрических приводов. Пешеходный и механизированный сценарии различаются по ширине прохода, скорости движения и защитным устройствам.

Проверка планировки

При размещении «Мобильные» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Перед перемещением оператор убеждается, что в закрываемом проходе нет людей, техники и предметов. Фотоэлементы, стоп-линии, кнопки аварийной остановки и механические блокировки проверяют по регламенту; ручное обходное управление не отменяет зону безопасности. Для согласования «Мобильные» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «Мобильные» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают Мобильные

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «Мобильные» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Склад и логистика

3PL и ответственное хранение

Для задачи «3PL и ответственное хранение» система «Мобильные» проектируется под груз «Паллеты, короба, архив» и доступ «Через активный проход». Ключевая проверка: меняющийся профиль грузов; в состав решения может войти адресация, маркировка и защитный контур.

Решение для отрасли →Специальные условия

Архивы и документы

Для задачи «Архивы и документы» система «Мобильные» проектируется под груз «Паллеты, короба, архив» и доступ «Через активный проход». Ключевая проверка: ограниченная нагрузка на перекрытие; в состав решения может войти полочные и мобильные архивные системы.

Решение для отрасли →Специальные условия

Музеи, картины и фондохранилища

Для задачи «Музеи, картины и фондохранилища» система «Мобильные» проектируется под груз «Паллеты, короба, архив» и доступ «Через активный проход». Ключевая проверка: контролируемый доступ и работа в ограниченном фондовом помещении; в состав решения может войти полочные, мобильные и закрытые секции для фондов.

Решение для отрасли →Специальные условия

Одежда и текстиль

Для задачи «Одежда и текстиль» система «Мобильные» проектируется под груз «Паллеты, короба, архив» и доступ «Через активный проход». Ключевая проверка: подвесное, полочное и рулонное хранение в одном объекте; в состав решения может войти стеллажи для рулонов, мезонин и мобильные решения.

Решение для отрасли →Специальные условия

Книги и библиотеки

Для задачи «Книги и библиотеки» система «Мобильные» проектируется под груз «Паллеты, короба, архив» и доступ «Через активный проход». Ключевая проверка: большая суммарная масса на полках и перекрытии; в состав решения может войти двусторонние стационарные библиотечные секции.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «Мобильные»

Для системы «Мобильные стеллажные системы» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Мобильные стеллажные системы»: груз — Паллеты, короба, архив, доступ — Через активный проход, поток — По режиму доступа.

  2. 02

    Квиз и исходные данные

    Квиз для «Мобильные» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «Мобильные» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «Мобильные» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под паллеты, короба, архив.

  5. 05

    Коммерческая спецификация

    Состав «Мобильные» раскладываем по узлам: Стеллажи, Мобильные базы, Рельсы; варианты исполнения — Паллетные, Полочные, Архивные.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «Мобильные», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «Мобильные» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «Мобильные» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «Мобильные», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «Мобильные» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «Мобильные» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «Мобильные» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «Мобильные» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Мобильные стеллажные системы

Подтвердите исходные данные для системы «Мобильные стеллажные системы». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 5 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 5Какая система стоит на основаниях?
Какая система стоит на основаниях?

Выберите тип стеллажа и привод мобильного основания.

Стеллаж на основании
Выберите один вариант.
Привод основания
Выберите один вариант.
Какая система стоит на основаниях?
13 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Мобильные стеллажные системы

Параметры для предварительного расчёта и размещения

Стеллаж на основании
Полочный
Привод основания
Электрический
Мобильных рядов
8 шт.
Секций в ряду
8 шт.
Уровней
5 шт.
Мест в секции / уровне
1 шт.
Ширина секции
1200 мм
Глубина ряда
0.7 м
Одновременно открытых проходов
1 шт.
Ширина активного прохода
1.2 м
Высота первого уровня
150 мм
Высота уровня
500 мм
Высота ряда
3000 мм

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
Мобильные

Карточки показывают только доступные позиции каталога; совместимость с «Мобильные» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация

Расчёт по вашему объекту

Запросить расчёт: Мобильные стеллажные системы

Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.
