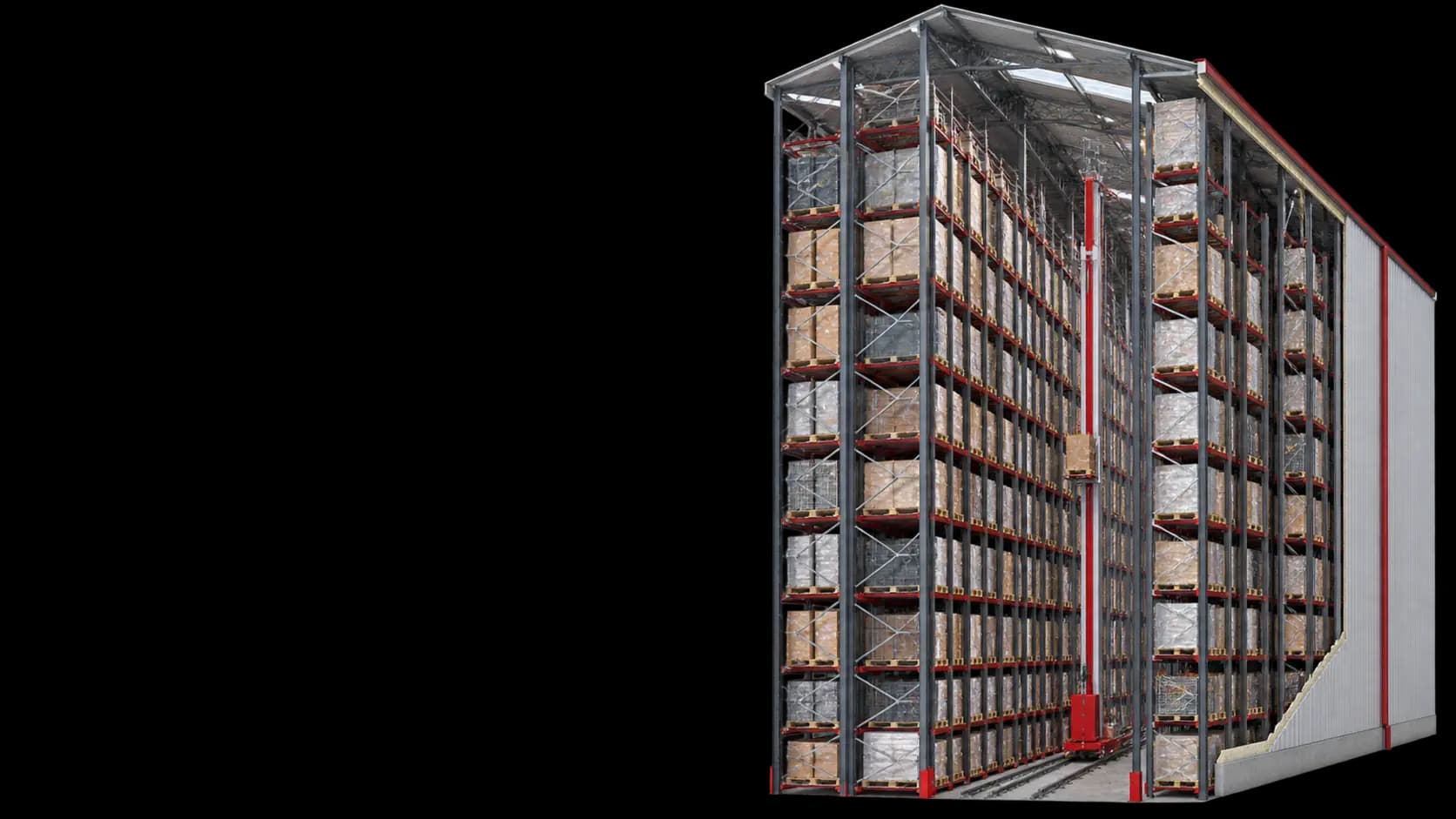

Проектная визуализация системы хранения: самонесущие склады rack-clad
25 · Проектный расчёт

Самонесущие склады Rack-Clad

Высотная система, в которой стеллажный каркас одновременно несёт ограждающие конструкции здания и климатические воздействия.

Рассчитать систему →Добавить на план склада
ГрузПаллеты или автоматизированные носители
ДоступКраны-штабелёры / шаттлы
ПотокАвтоматизированный
01 / Варианты

Подтипы решения

01Одноглубинные
02Двухглубинные
03Многоглубинные
04С кранами
05С шаттлами
02 / Состав

Узлы и компоненты

  1. 1
    Несущий стеллажный каркасДля «Rack-Clad» количество узла «Несущий стеллажный каркас» фиксируется в спецификации.
  2. 2
    ФундаментыДля «Rack-Clad» количество узла «Фундаменты» фиксируется в спецификации.
  3. 3
    Ограждающие конструкцииДля «Rack-Clad» количество узла «Ограждающие конструкции» фиксируется в спецификации.
  4. 4
    Автоматизация и безопасностьДля «Rack-Clad» количество узла «Автоматизация и безопасность» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «Rack-Clad» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

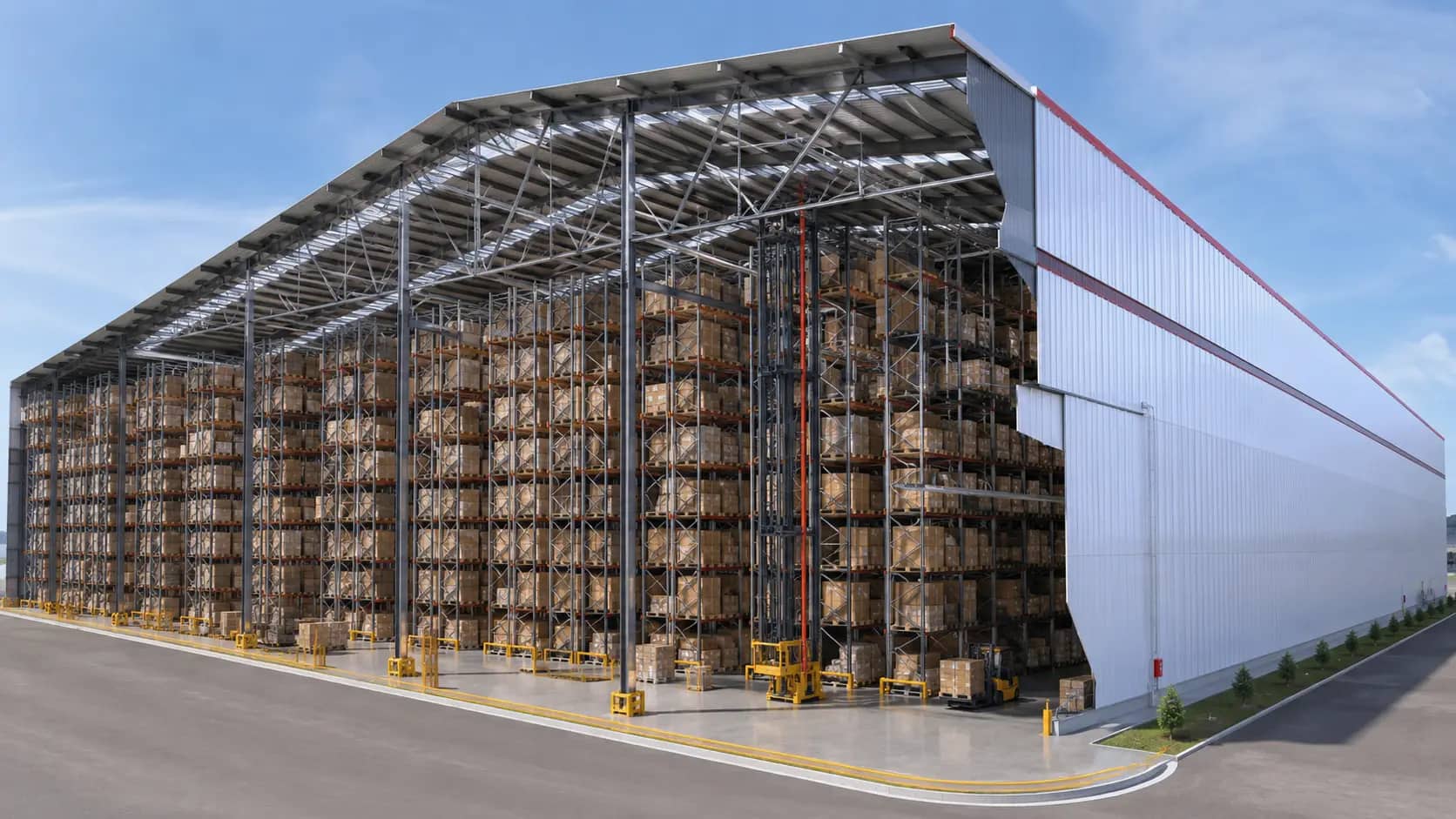

Самонесущие склады Rack-Clad: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

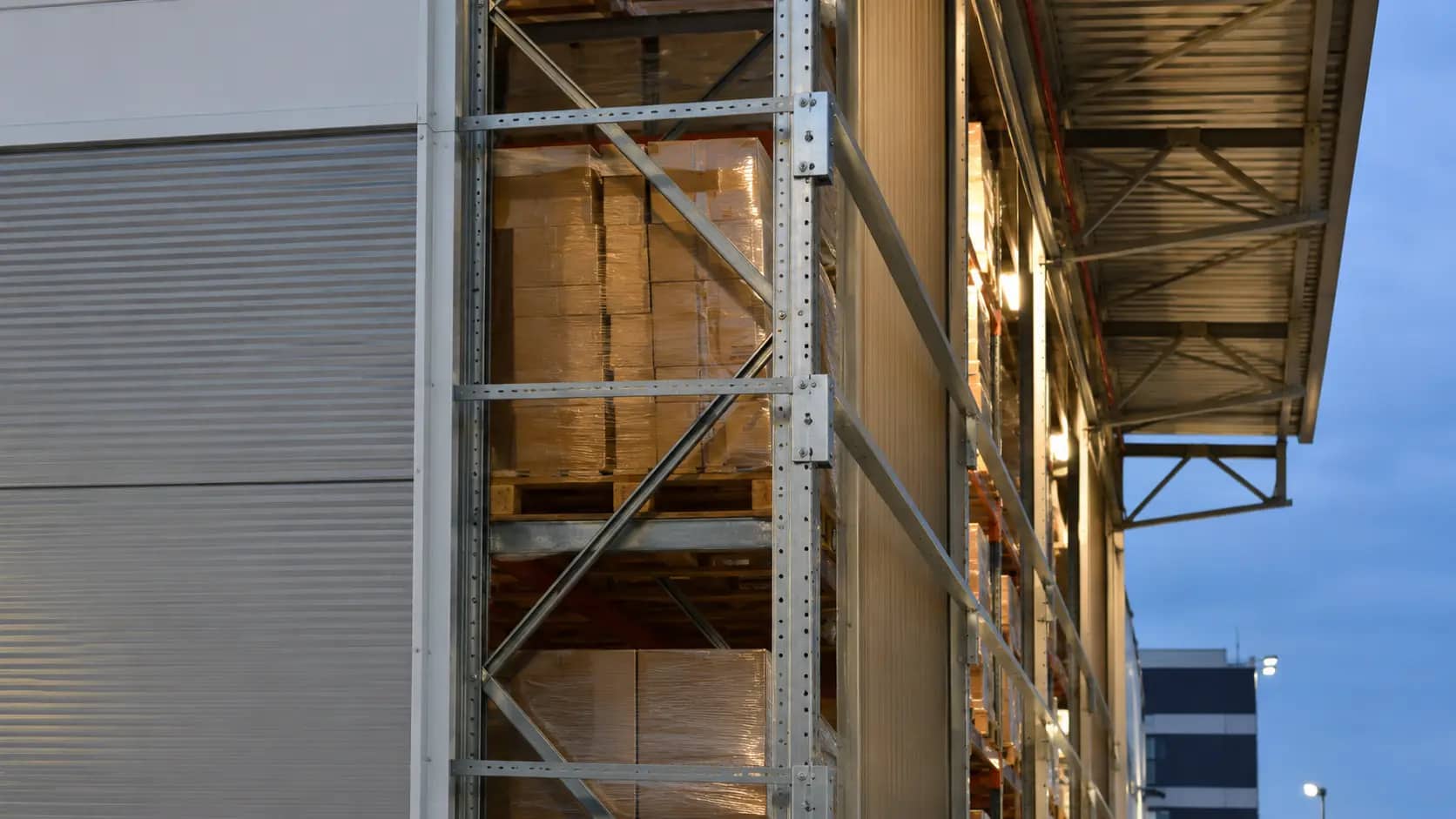

Самонесущие склады Rack-Clad: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

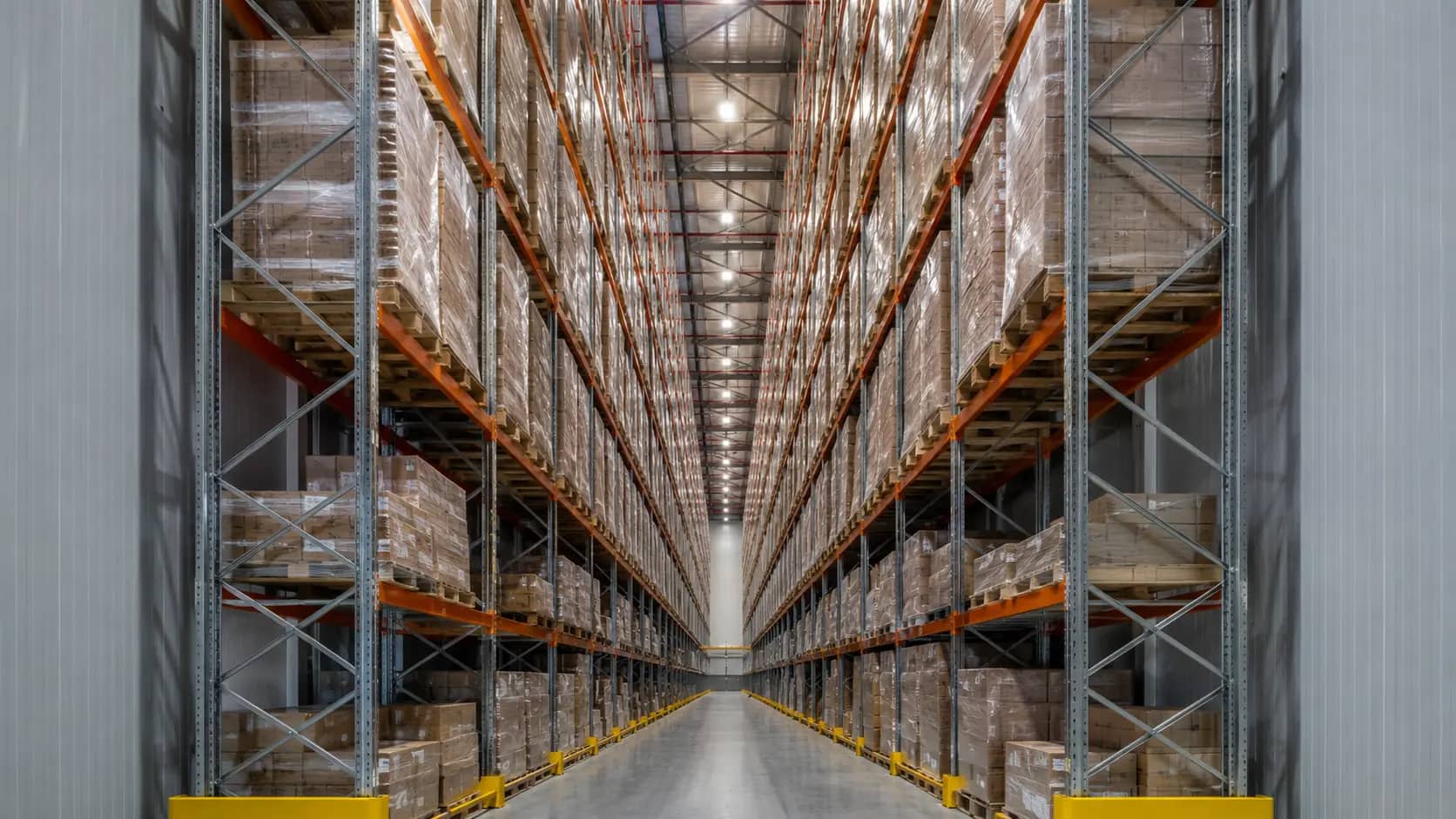

Самонесущие склады Rack-Clad: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

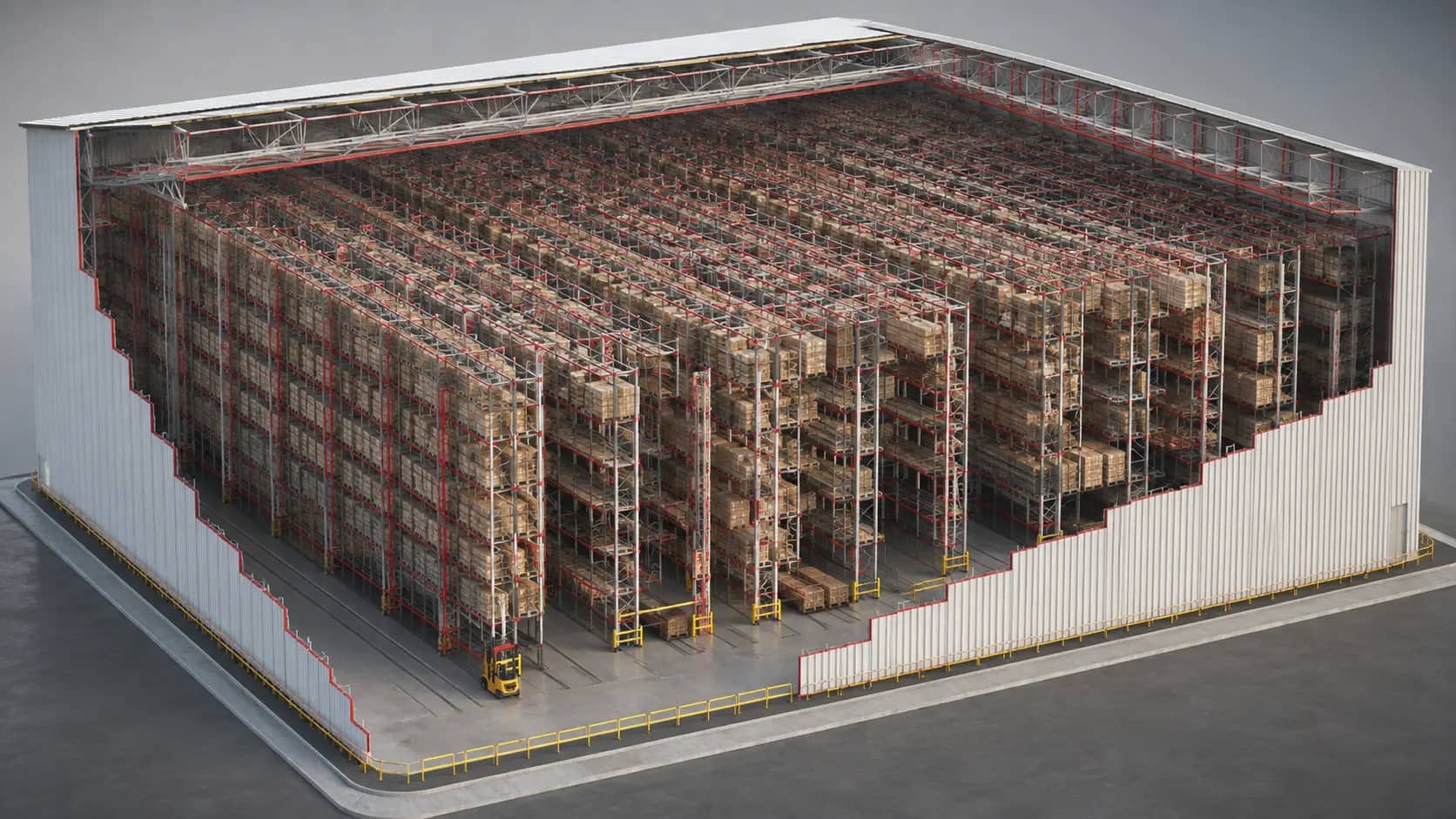

Самонесущие склады Rack-Clad: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

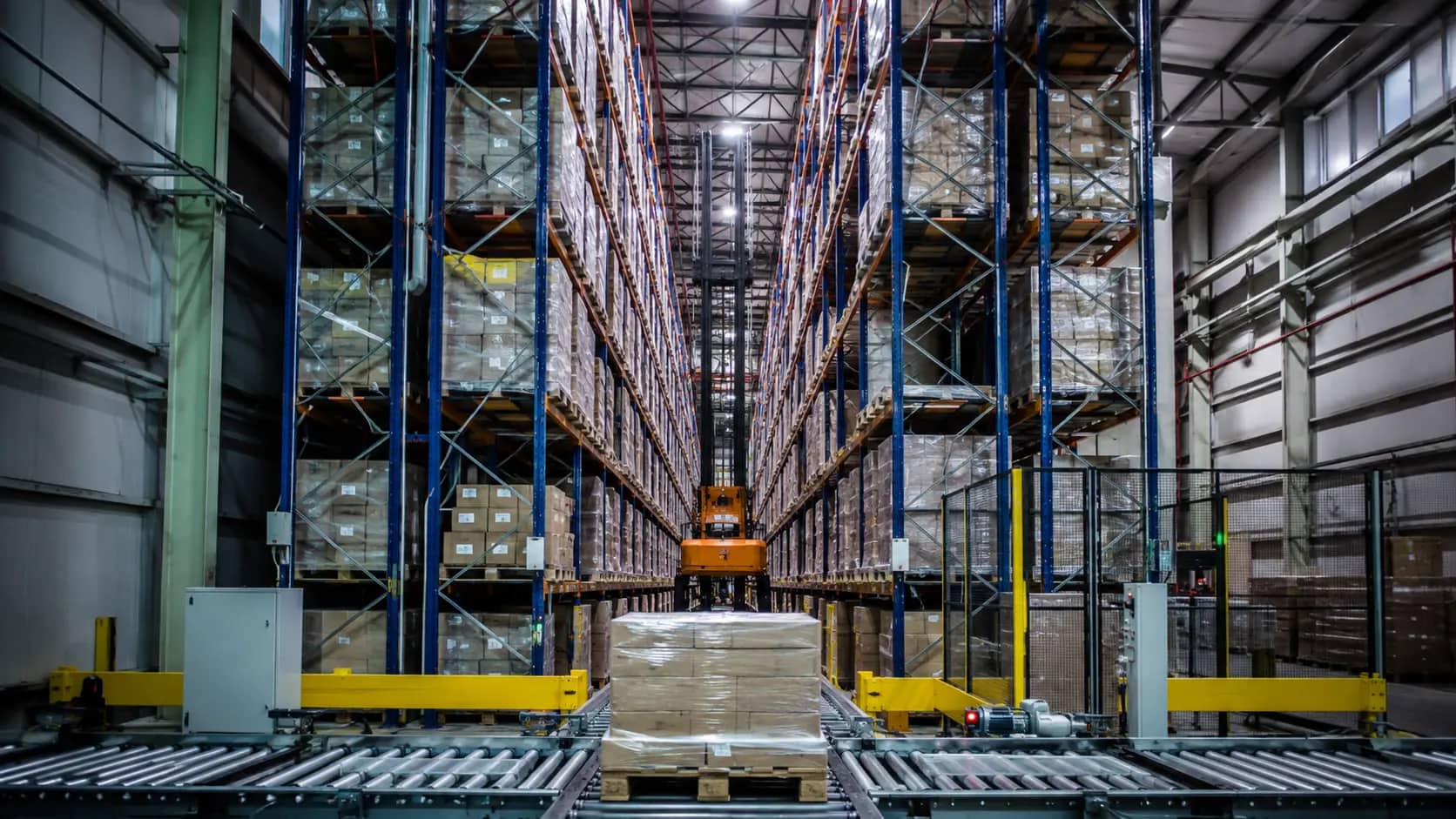

Самонесущие склады Rack-Clad: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора

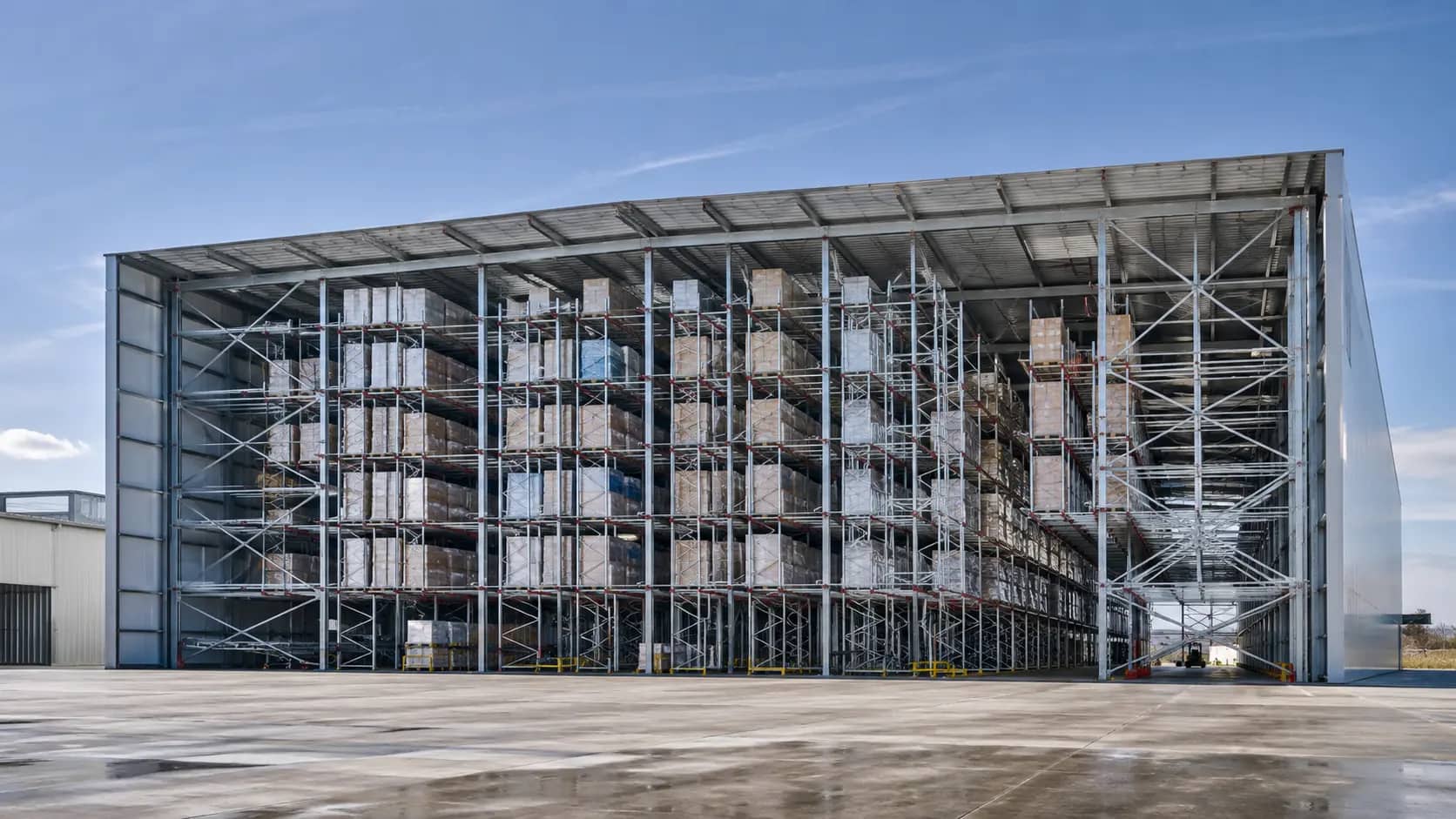

Самонесущие склады Rack-Clad: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Самонесущие склады Rack-Clad: расчёт и проектирование

Для системы «Rack-Clad» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Самонесущие склады Rack-Clad: назначение и область применения

Самонесущие склады Rack-Clad предназначены для категории «паллеты или автоматизированные носители» при доступе «краны-штабелёры / шаттлы» и потоке «Автоматизированный». Высотная система, в которой стеллажный каркас одновременно несёт ограждающие конструкции здания и климатические воздействия. Для запроса «самонесущий склад Rack-Clad» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «Rack-Clad» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

В Rack-Clad стеллажная конструкция участвует в работе здания и несёт не только грузовые единицы, но и ограждающие элементы и воздействия, заданные проектом. Это не вариант обычных внутренних рядов: применимость подтверждается только после определения границ здания, технологии и ответственности проектировщиков.

Проверяем до выбора

Для «Rack-Clad» сопоставляют груз «паллеты или автоматизированные носители», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «Rack-Clad» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят несущий стеллажный каркас, фундаменты, ограждающие конструкции, автоматизация и безопасность; варианты исполнения: одноглубинные, двухглубинные, многоглубинные, с кранами, с шаттлами. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «Rack-Clad» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

Единая расчётная модель связывает стеллажи, фундамент, кровлю, фасад, связи, температурные воздействия, автоматизацию, пожарную защиту и монтажную последовательность. Исходные климатические, геологические и технологические данные должны быть переданы профильным проектировщикам и зафиксированы в задании.

Проверка планировки

При размещении «Rack-Clad» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Любое изменение ячеек, связей, фасада или оборудования может затронуть несущую схему здания. Публичная страница показывает состав исходных вопросов, но не заявляет реализованные объекты, расчётные нагрузки или допуски без первичных документов и разрешения на публикацию. Для согласования «Rack-Clad» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «Rack-Clad» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают Rack-Clad

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «Rack-Clad» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Производство

Готовая продукция и упаковка

Для задачи «Готовая продукция и упаковка» система «Rack-Clad» проектируется под груз «Паллеты или автоматизированные носители» и доступ «Краны-штабелёры / шаттлы». Ключевая проверка: пики выпуска и временное накопление партий; в состав решения может войти полочные участки для упаковки и штучной комплектации.

Решение для отрасли →Склад и логистика

Распределительные центры

Для задачи «Распределительные центры» система «Rack-Clad» проектируется под груз «Паллеты или автоматизированные носители» и доступ «Краны-штабелёры / шаттлы». Ключевая проверка: совместная работа резерва и отбора; в состав решения может войти доковое оборудование, ограждения и разметка.

Решение для отрасли →Специальные условия

Холодильные и морозильные склады

Для задачи «Холодильные и морозильные склады» система «Rack-Clad» проектируется под груз «Паллеты или автоматизированные носители» и доступ «Краны-штабелёры / шаттлы». Ключевая проверка: температурная пригодность техники и материалов; в состав решения может войти drive-In, Shuttle и мобильные системы.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «Rack-Clad»

Для системы «Самонесущие склады Rack-Clad» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Самонесущие склады Rack-Clad»: груз — Паллеты или автоматизированные носители, доступ — Краны-штабелёры / шаттлы, поток — Автоматизированный.

  2. 02

    Квиз и исходные данные

    Квиз для «Rack-Clad» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «Rack-Clad» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «Rack-Clad» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под паллеты или автоматизированные носители.

  5. 05

    Коммерческая спецификация

    Состав «Rack-Clad» раскладываем по узлам: Несущий стеллажный каркас, Фундаменты, Ограждающие конструкции; варианты исполнения — Одноглубинные, Двухглубинные, Многоглубинные.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «Rack-Clad», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «Rack-Clad» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «Rack-Clad» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «Rack-Clad», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «Rack-Clad» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «Rack-Clad» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «Rack-Clad» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «Rack-Clad» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Самонесущие склады Rack-Clad

Подтвердите исходные данные для системы «Самонесущие склады Rack-Clad». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 5 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 5Какова задача специальной системы?
Какова задача специальной системы?

Выберите назначение и способ загрузки.

Назначение
Выберите один вариант.
Способ загрузки
Выберите один вариант.
Какова задача специальной системы?
15 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Самонесущие склады Rack-Clad

Параметры для предварительного расчёта и размещения

Назначение
Самонесущий склад Rack-Clad
Способ загрузки
Автоматизированный
Ширина единицы груза
800 мм
Глубина единицы груза
1200 мм
Высота единицы груза
1500 мм
Масса единицы
1000 кг
Единиц на уровень
3 шт.
Секций
20 шт.
Ширина секции
2800 мм
Глубина
1200 мм
Высота первого уровня
200 мм
Уровней
12 шт.
Высота уровня
1800 мм
Высота конструкции
24000 мм
Несущий элемент
Назначит инженер

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
Rack-Clad

Карточки показывают только доступные позиции каталога; совместимость с «Rack-Clad» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация

Расчёт по вашему объекту

Запросить расчёт: Самонесущие склады Rack-Clad

Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.
