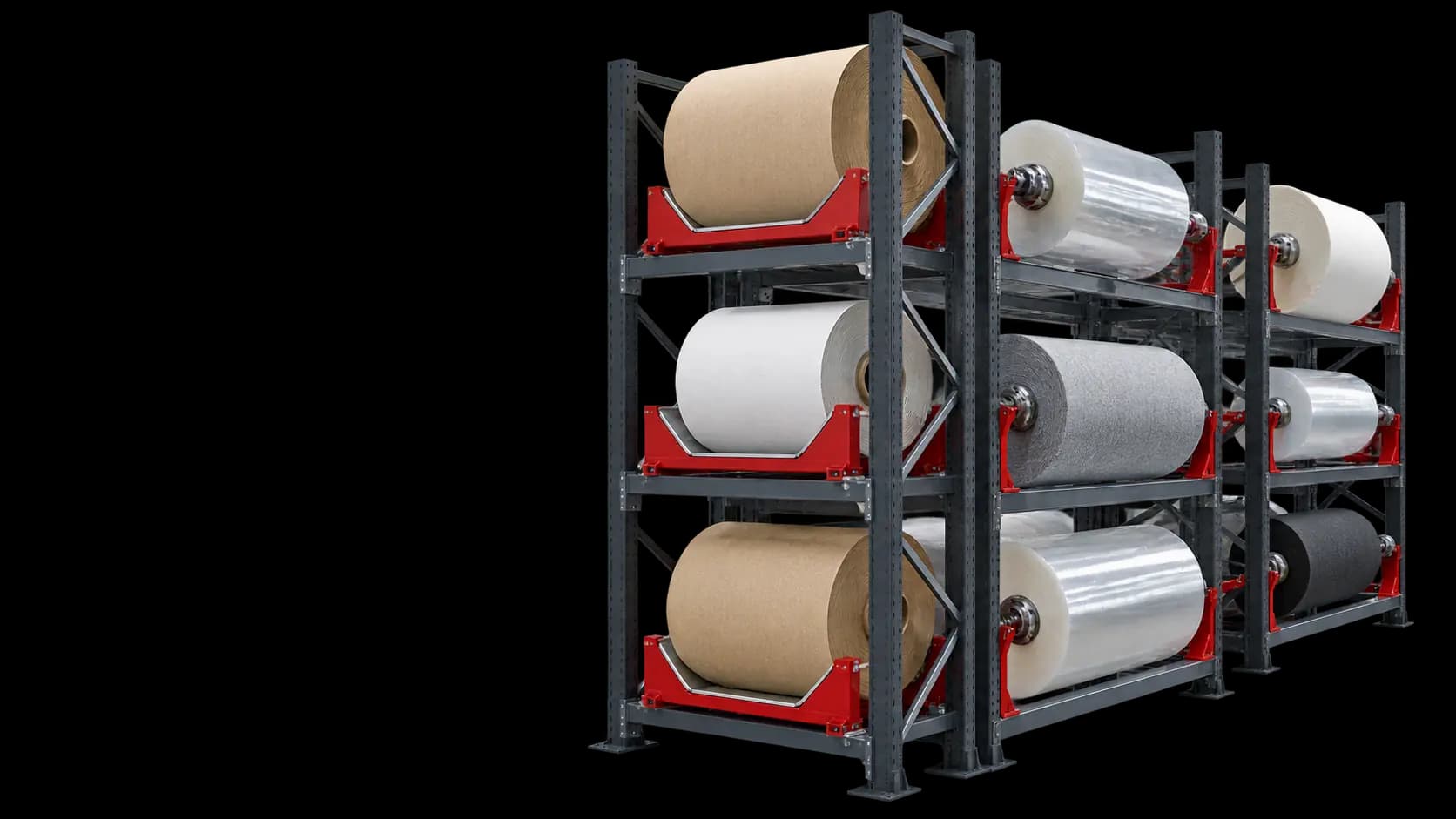

Проектная визуализация системы хранения: стеллажи для рулонов
16 · Проектный расчёт

Стеллажи для рулонов

Секции с ложементами, валами или полками для рулонных материалов с контролем диаметра, ширины и массы каждого рулона.

Рассчитать систему →Добавить на план склада
ГрузПлёнка, бумага, ткань, линолеум, рулонные материалы
ДоступК каждому рулону или ячейке
ПотокАдресный / производственный
01 / Варианты

Подтипы решения

01На ложементах
02На валах
03Вертикальные
04С размоткой
05Кассетные
02 / Состав

Узлы и компоненты

  1. 1
    РамыДля «Для рулонов» количество узла «Рамы» фиксируется в спецификации.
  2. 2
    Ложементы или валыДля «Для рулонов» количество узла «Ложементы или валы» фиксируется в спецификации.
  3. 3
    ОграничителиДля «Для рулонов» количество узла «Ограничители» фиксируется в спецификации.
  4. 4
    Защита и маркировкаДля «Для рулонов» количество узла «Защита и маркировка» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «Для рулонов» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

Стеллажи для рулонов: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада
Стеллажи для рулонов: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур
Стеллажи для рулонов: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции
Стеллажи для рулонов: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания
Стеллажи для рулонов: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора
Стеллажи для рулонов: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Стеллажи для рулонов: расчёт и проектирование

Для системы «Для рулонов» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Стеллажи для рулонов: назначение и область применения

Стеллажи для рулонов предназначены для категории «плёнка, бумага, ткань, линолеум, рулонные материалы» при доступе «к каждому рулону или ячейке» и потоке «Адресный / производственный». Секции с ложементами, валами или полками для рулонных материалов с контролем диаметра, ширины и массы каждого рулона. Для запроса «стеллажи для рулонов» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «Для рулонов» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

Рулонную систему выбирают по диаметру, ширине, массе, втулке и способу извлечения. Ложементы подходят для покоящегося рулона, ось — для удержания через втулку, а рабочая размотка требует отдельной кинематической и защитной схемы.

Проверяем до выбора

Для «Для рулонов» сопоставляют груз «плёнка, бумага, ткань, линолеум, рулонные материалы», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «Для рулонов» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят рамы, ложементы или валы, ограничители, защита и маркировка; варианты исполнения: на ложементах, на валах, вертикальные, с размоткой, кассетные. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «Для рулонов» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

На плане фиксируют направление загрузки, зону крана или погрузчика, выступ оси, место обслуживания тормоза и безопасный фронт оператора. Число рулонов на уровне проверяют одновременно по суммарной ширине и нагрузке.

Проверка планировки

При размещении «Для рулонов» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Рулон фиксируют от скатывания и осевого смещения. Для размотки контролируют тормоз, ограждения вращающихся частей, направление подачи и запрет нахождения человека в опасной зоне. Для согласования «Для рулонов» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «Для рулонов» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают Для рулонов

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «Для рулонов» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Производство

Сырьё, материалы и комплектующие

Для задачи «Сырьё, материалы и комплектующие» система «Для рулонов» проектируется под груз «Плёнка, бумага, ткань, линолеум, рулонные материалы» и доступ «К каждому рулону или ячейке». Ключевая проверка: разные единицы хранения и диапазоны нагрузок; в состав решения может войти консольные линии и стеллажи для рулонов или барабанов.

Решение для отрасли →Производство

Запчасти и MRO

Для задачи «Запчасти и MRO» система «Для рулонов» проектируется под груз «Плёнка, бумага, ткань, линолеум, рулонные материалы» и доступ «К каждому рулону или ячейке». Ключевая проверка: тяжёлые и нестандартные детали; в состав решения может войти защита, маркировка и сервис.

Решение для отрасли →Специальные условия

Одежда и текстиль

Для задачи «Одежда и текстиль» система «Для рулонов» проектируется под груз «Плёнка, бумага, ткань, линолеум, рулонные материалы» и доступ «К каждому рулону или ячейке». Ключевая проверка: защита товара от смятия, загрязнения и смешения; в состав решения может войти секции со штангами и регулируемыми полками.

Решение для отрасли →Производство

Металл и длинномер

Для задачи «Металл и длинномер» система «Для рулонов» проектируется под груз «Плёнка, бумага, ткань, линолеум, рулонные материалы» и доступ «К каждому рулону или ячейке». Ключевая проверка: большая длина и неравномерная масса; в состав решения может войти кассеты и специализированные ложементы.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «Для рулонов»

Для системы «Стеллажи для рулонов» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Стеллажи для рулонов»: груз — Плёнка, бумага, ткань, линолеум, рулонные материалы, доступ — К каждому рулону или ячейке, поток — Адресный / производственный.

  2. 02

    Квиз и исходные данные

    Квиз для «Для рулонов» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «Для рулонов» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «Для рулонов» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под плёнка, бумага, ткань, линолеум, рулонные материалы.

  5. 05

    Коммерческая спецификация

    Состав «Для рулонов» раскладываем по узлам: Рамы, Ложементы или валы, Ограничители; варианты исполнения — На ложементах, На валах, Вертикальные.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «Для рулонов», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «Для рулонов» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «Для рулонов» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «Для рулонов», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «Для рулонов» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «Для рулонов» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «Для рулонов» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «Для рулонов» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Стеллажи для рулонов

Подтвердите исходные данные для системы «Стеллажи для рулонов». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 5 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 5Как хранится рулон?
Как хранится рулон?

Выберите режим и укажите диаметр, ширину и втулку.

Способ хранения
Выберите один вариант.
Как хранится рулон?
16 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Стеллажи для рулонов

Параметры для предварительного расчёта и размещения

Способ хранения
Горизонтально на ложементах
Диаметр рулона
900 мм
Ширина рулона
700 мм
Диаметр втулки
76 мм
Масса рулона
250 кг
Рулонов на уровень секции
2 шт.
Секций
6 шт.
Ширина секции
1800 мм
Глубина
1200 мм
Высота первого уровня
350 мм
Уровней
3 шт.
Высота уровня
1050 мм
Высота конструкции
3600 мм
Загрузка
Погрузчик
Несущий элемент
Ложементы
Фиксация / тормоз
Боковые стопоры

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
Для рулонов

Карточки показывают только доступные позиции каталога; совместимость с «Для рулонов» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация

Расчёт по вашему объекту

Запросить расчёт: Стеллажи для рулонов

Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.

Телефон
+7 (495) 150-06-56
Контрагент
