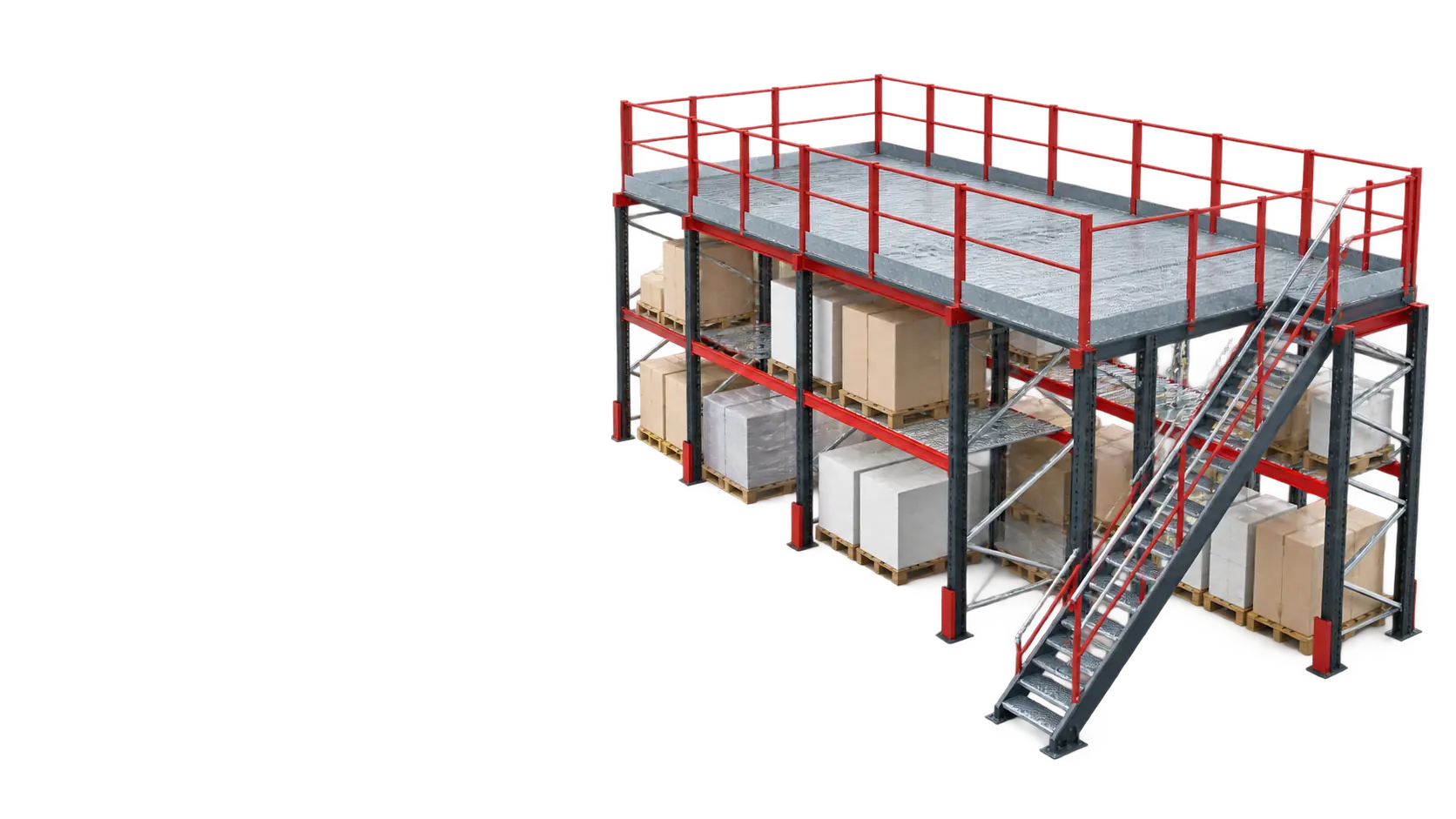

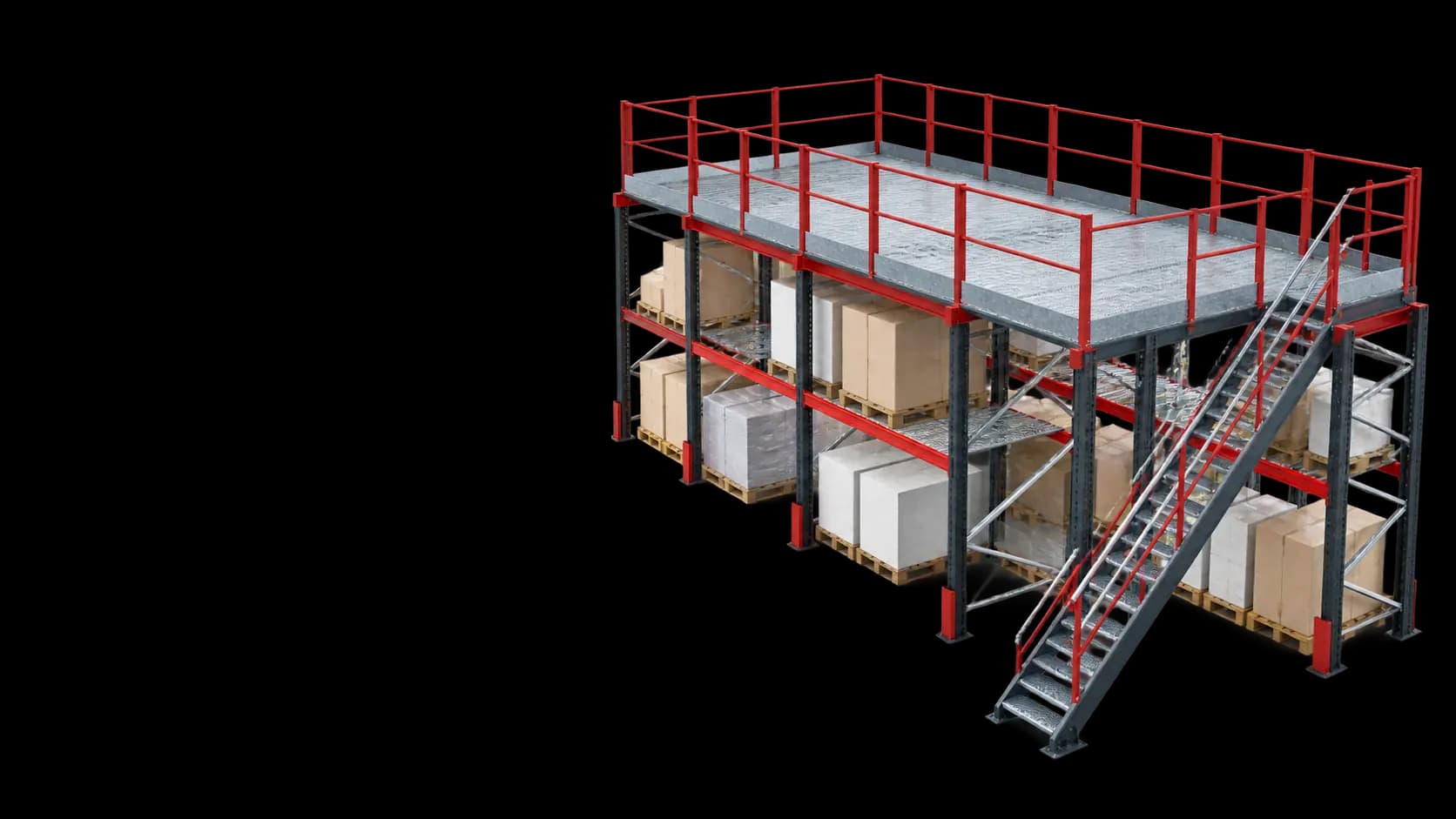

Проектная визуализация системы хранения: мезонины на фронтальных стеллажах
11 · Проектный расчёт

Мезонины на фронтальных стеллажах

Паллетное хранение в основании и ручной отбор или рабочая зона на верхнем уровне.

Рассчитать систему →Добавить на план склада
ГрузПаллеты + picking
ДоступТехника внизу, персонал наверху
ПотокПополнение + отбор
01 / Варианты

Подтипы решения

01Над рядом
02Между рядами
03С лифтами / подъёмниками
04С паллетными воротами
02 / Состав

Узлы и компоненты

  1. 1
    Паллетные рамыДля «На паллетных» количество узла «Паллетные рамы» фиксируется в спецификации.
  2. 2
    БалкиДля «На паллетных» количество узла «Балки» фиксируется в спецификации.
  3. 3
    Пешеходный настилДля «На паллетных» количество узла «Пешеходный настил» фиксируется в спецификации.
  4. 4
    ОгражденияДля «На паллетных» количество узла «Ограждения» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «На паллетных» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

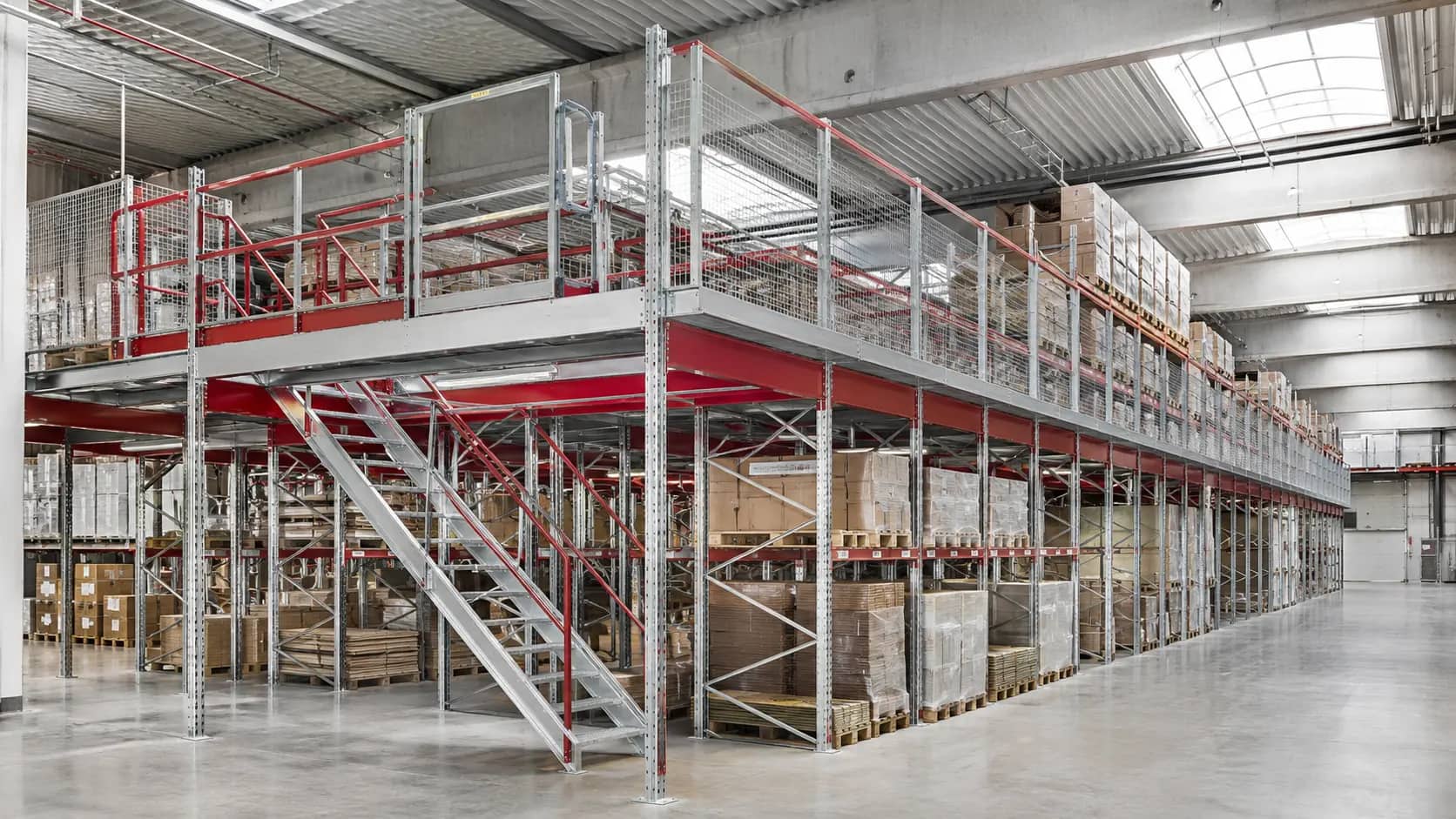

Мезонины на фронтальных стеллажах: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

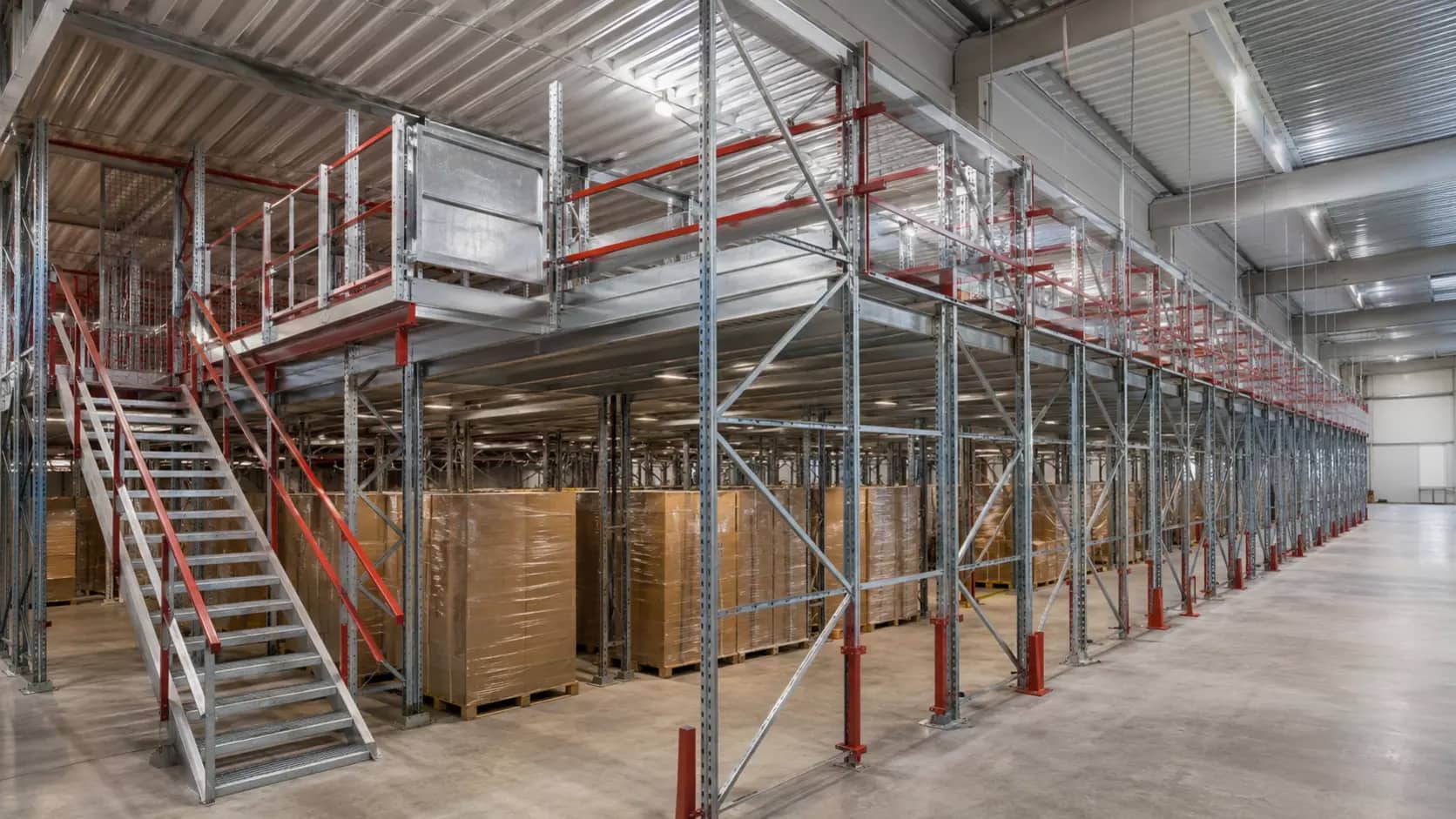

Мезонины на фронтальных стеллажах: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

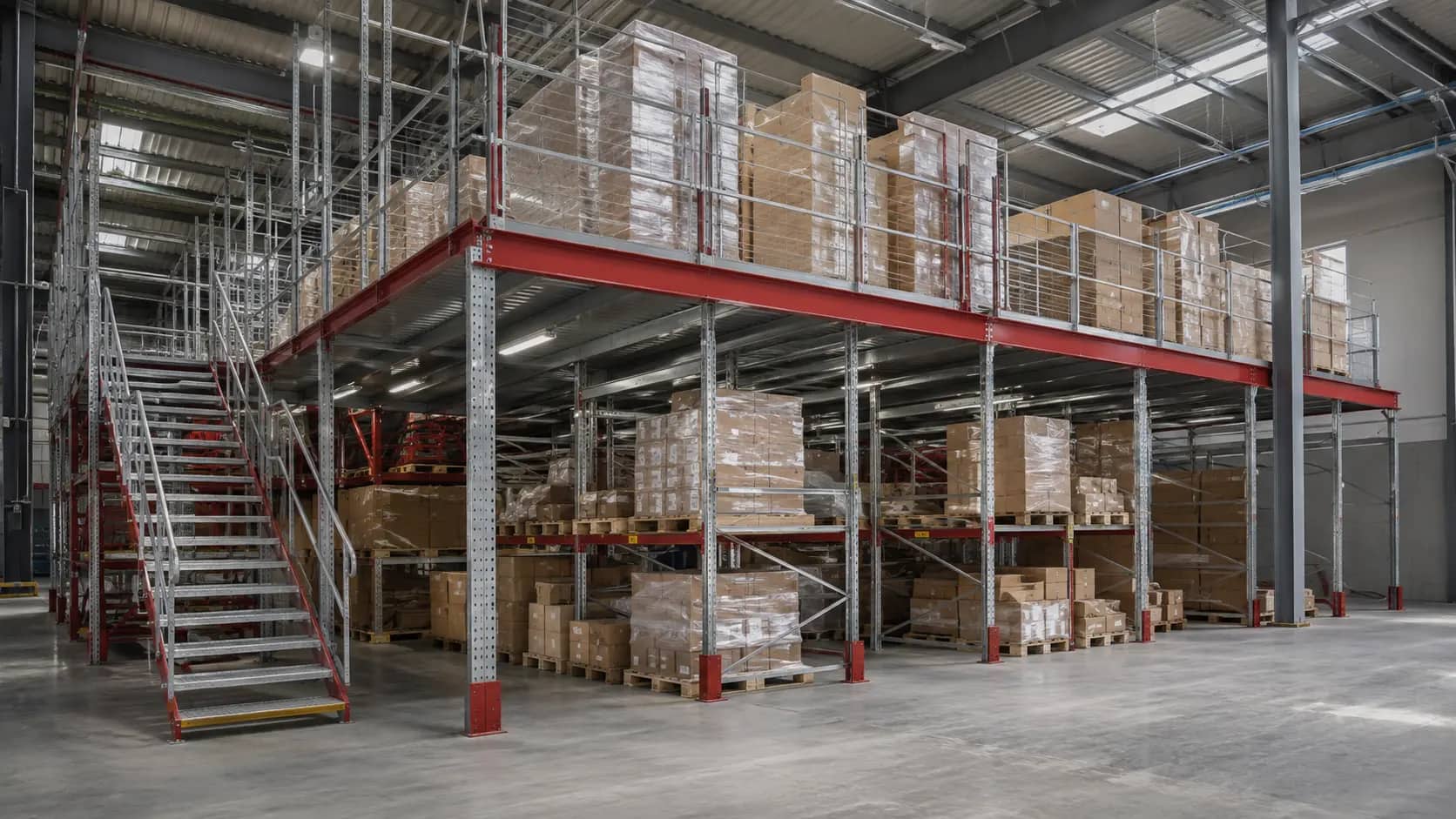

Мезонины на фронтальных стеллажах: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

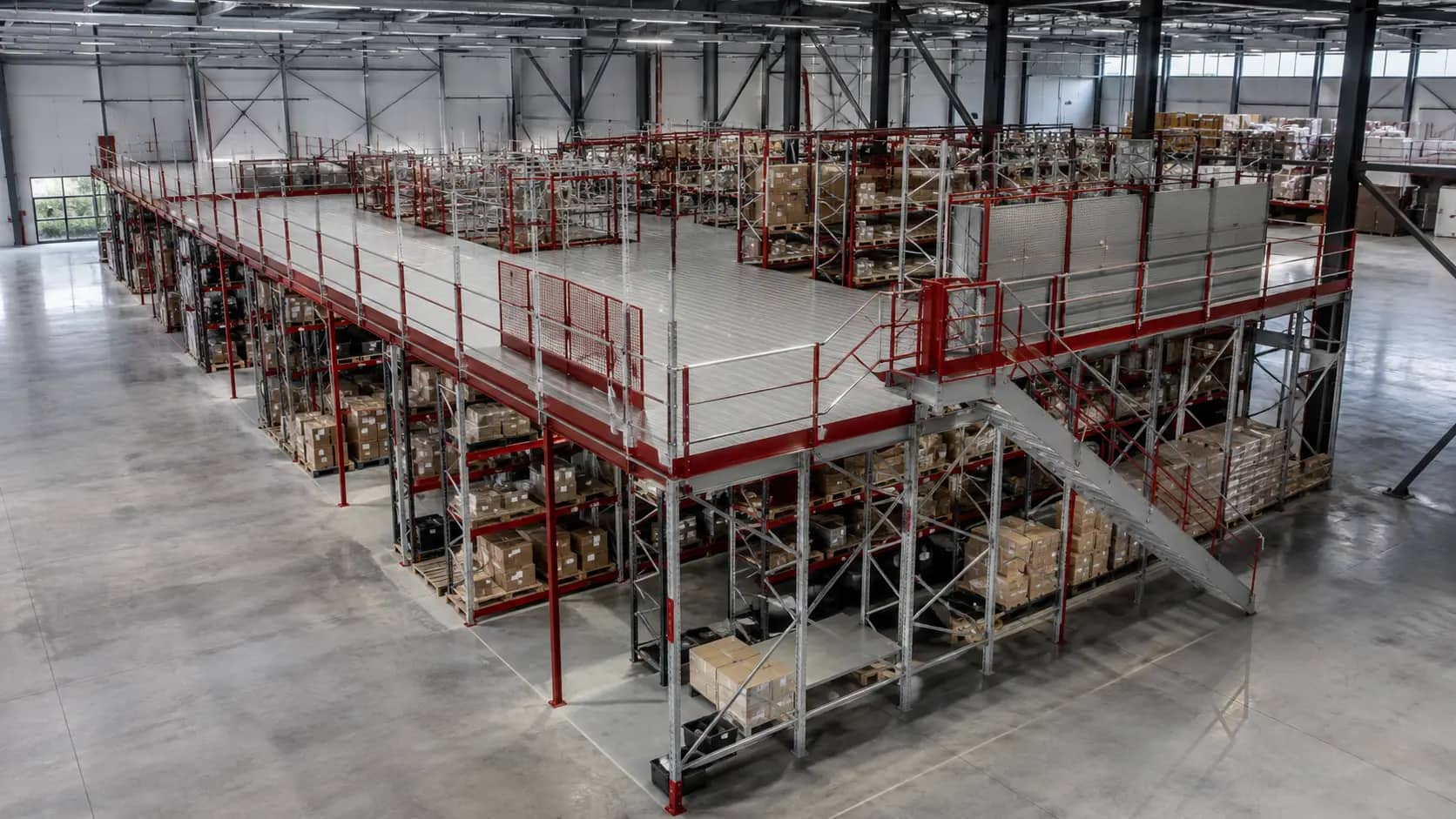

Мезонины на фронтальных стеллажах: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

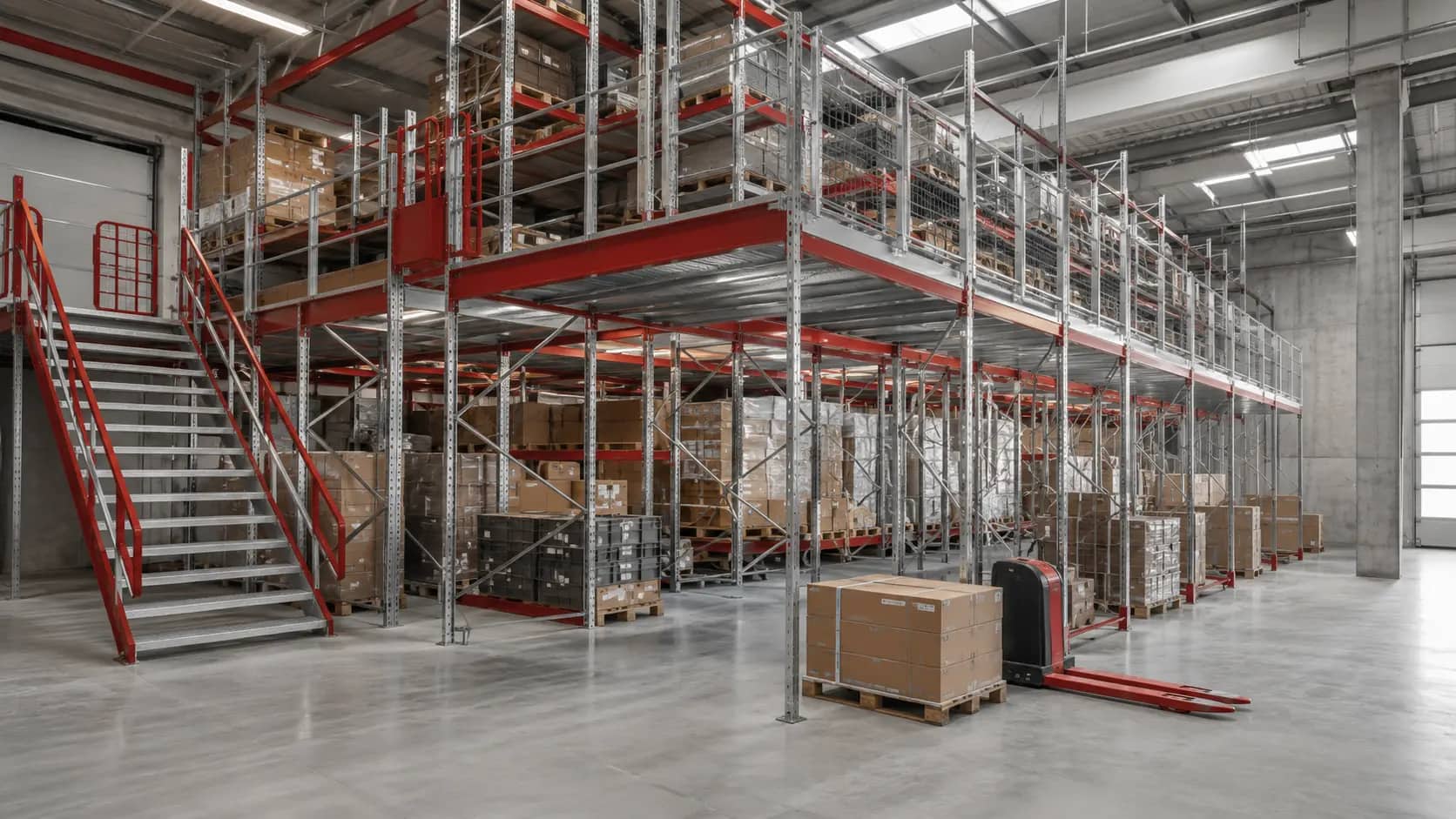

Мезонины на фронтальных стеллажах: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора
Мезонины на фронтальных стеллажах: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Мезонины на фронтальных стеллажах: расчёт и проектирование

Для системы «На паллетных» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Мезонины на фронтальных стеллажах: назначение и область применения

Мезонины на фронтальных стеллажах предназначены для категории «паллеты + picking» при доступе «техника внизу, персонал наверху» и потоке «Пополнение + отбор». Паллетное хранение в основании и ручной отбор или рабочая зона на верхнем уровне. Для запроса «мезонин на паллетных стеллажах» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «На паллетных» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

Мезонин на фронтальных стеллажах объединяет паллетное хранение в несущем основании с настилом для ручного отбора или технологической зоны. Выбор оправдан, когда функции нижнего и верхнего уровней можно совместить в одной регулярной сетке рам.

Проверяем до выбора

Для «На паллетных» сопоставляют груз «паллеты + picking», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «На паллетных» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят паллетные рамы, балки, пешеходный настил, ограждения; варианты исполнения: над рядом, между рядами, с лифтами / подъёмниками, с паллетными воротами. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «На паллетных» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

Нагрузки настила передаются через стеллажную конструкцию, поэтому конфигурация паллетных ячеек, связи, проходы и опоры проектируются совместно. Отдельно назначают назначение каждого уровня, лестницы, ворота, защиту проёмов, пожарные разрывы и маршруты пополнения.

Проверка планировки

При размещении «На паллетных» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Самовольная перестановка балок основания может изменить работу несущей системы мезонина. Эксплуатационная схема должна разделять движение паллетной техники снизу и людей сверху, фиксировать зоны передачи груза и порядок осмотра рам, настила и ограждений. Для согласования «На паллетных» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «На паллетных» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают На паллетных

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «На паллетных» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Склад и логистика

Распределительные центры

Для задачи «Распределительные центры» система «На паллетных» проектируется под груз «Паллеты + picking» и доступ «Техника внизу, персонал наверху». Ключевая проверка: высокая оборачиваемость и пики отгрузки; в состав решения может войти доковое оборудование, ограждения и разметка.

Решение для отрасли →Склад и логистика

Торговые склады и Cash & Carry

Для задачи «Торговые склады и Cash & Carry» система «На паллетных» проектируется под груз «Паллеты + picking» и доступ «Техника внизу, персонал наверху». Ключевая проверка: паллетный резерв над зоной отбора; в состав решения может войти комбинированные линии Cash & Carry.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «На паллетных»

Для системы «Мезонины на фронтальных стеллажах» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Мезонины на фронтальных стеллажах»: груз — Паллеты + picking, доступ — Техника внизу, персонал наверху, поток — Пополнение + отбор.

  2. 02

    Квиз и исходные данные

    Квиз для «На паллетных» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «На паллетных» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «На паллетных» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под паллеты + picking.

  5. 05

    Коммерческая спецификация

    Состав «На паллетных» раскладываем по узлам: Паллетные рамы, Балки, Пешеходный настил; варианты исполнения — Над рядом, Между рядами, С лифтами / подъёмниками.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «На паллетных», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «На паллетных» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «На паллетных» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «На паллетных», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «На паллетных» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «На паллетных» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «На паллетных» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «На паллетных» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Мезонины на фронтальных стеллажах

Подтвердите исходные данные для системы «Мезонины на фронтальных стеллажах». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 7 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 7Какая площадка нужна?
Какая площадка нужна?

Выберите тип мезонина и задайте длину и ширину рабочей зоны.

Тип мезонина
Выберите один вариант.
Какая площадка нужна?
19 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Мезонины на фронтальных стеллажах

Параметры для предварительного расчёта и размещения

Тип мезонина
На фронтальных стеллажах
Длина площадки
20 м
Ширина площадки
12 м
Высота первого уровня
3200 мм
Дополнительных уровней
1 шт.
Чистая высота уровня
3200 мм
Предварительный шаг X
5 м
Предварительный шаг Y
4 м
Требуемая полезная нагрузка
500 кг/м²
Основная грузовая единица
Паллеты
Назначение уровня 1
Хранение
Лестниц
2 шт.
Паллетных ворот
1 шт.
Лифт / подъёмник
Не требуется
Количество подъёмников
0 шт.
Грузоподъёмность подъёмника
1000 кг
Настил
Металлический
Людей на уровне одновременно
12 чел.
Спринклеры / пожарная защита
Не обследовано

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
На паллетных

Карточки показывают только доступные позиции каталога; совместимость с «На паллетных» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация

Расчёт по вашему объекту

Запросить расчёт: Мезонины на фронтальных стеллажах

Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.
