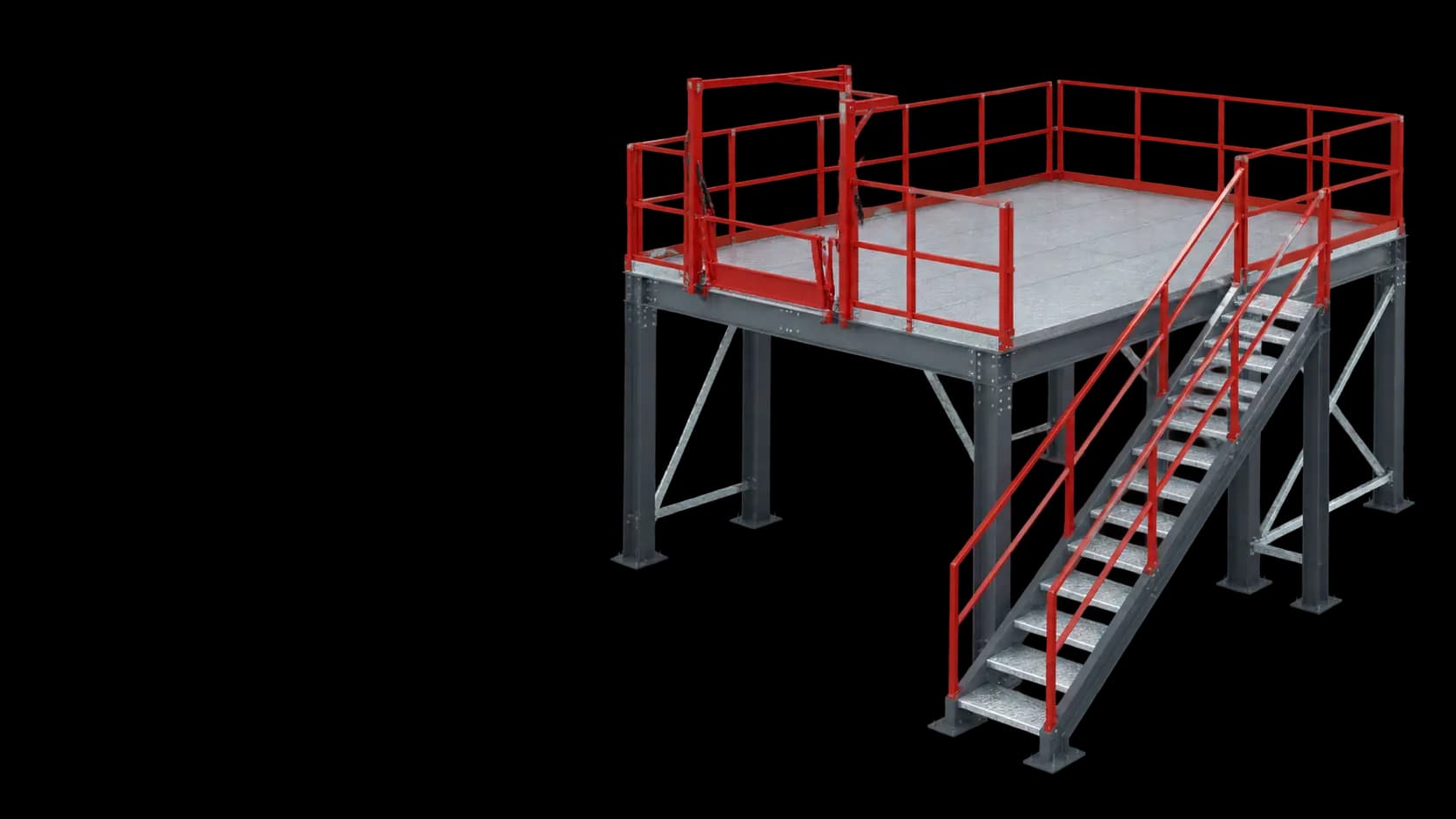

Проектная визуализация системы хранения: платформенные мезонины на колоннах
10 · Проектный расчёт

Платформенные мезонины на колоннах

Независимая многоуровневая платформа для складских, рабочих и технологических зон.

Рассчитать систему →Добавить на план склада
ГрузШтучный груз и оборудование
ДоступЛестницы, ворота, подъёмники
ПотокПо проекту
01 / Варианты

Подтипы решения

01Одноуровневые
02Многоуровневые
03С лифтами / подъёмниками
04С конвейером
05С паллетными воротами
02 / Состав

Узлы и компоненты

  1. 1
    КолонныДля «На колоннах» количество узла «Колонны» фиксируется в спецификации.
  2. 2
    Главные и вторичные балкиДля «На колоннах» количество узла «Главные и вторичные балки» фиксируется в спецификации.
  3. 3
    НастилДля «На колоннах» количество узла «Настил» фиксируется в спецификации.
  4. 4
    Лестницы и огражденияДля «На колоннах» количество узла «Лестницы и ограждения» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «На колоннах» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

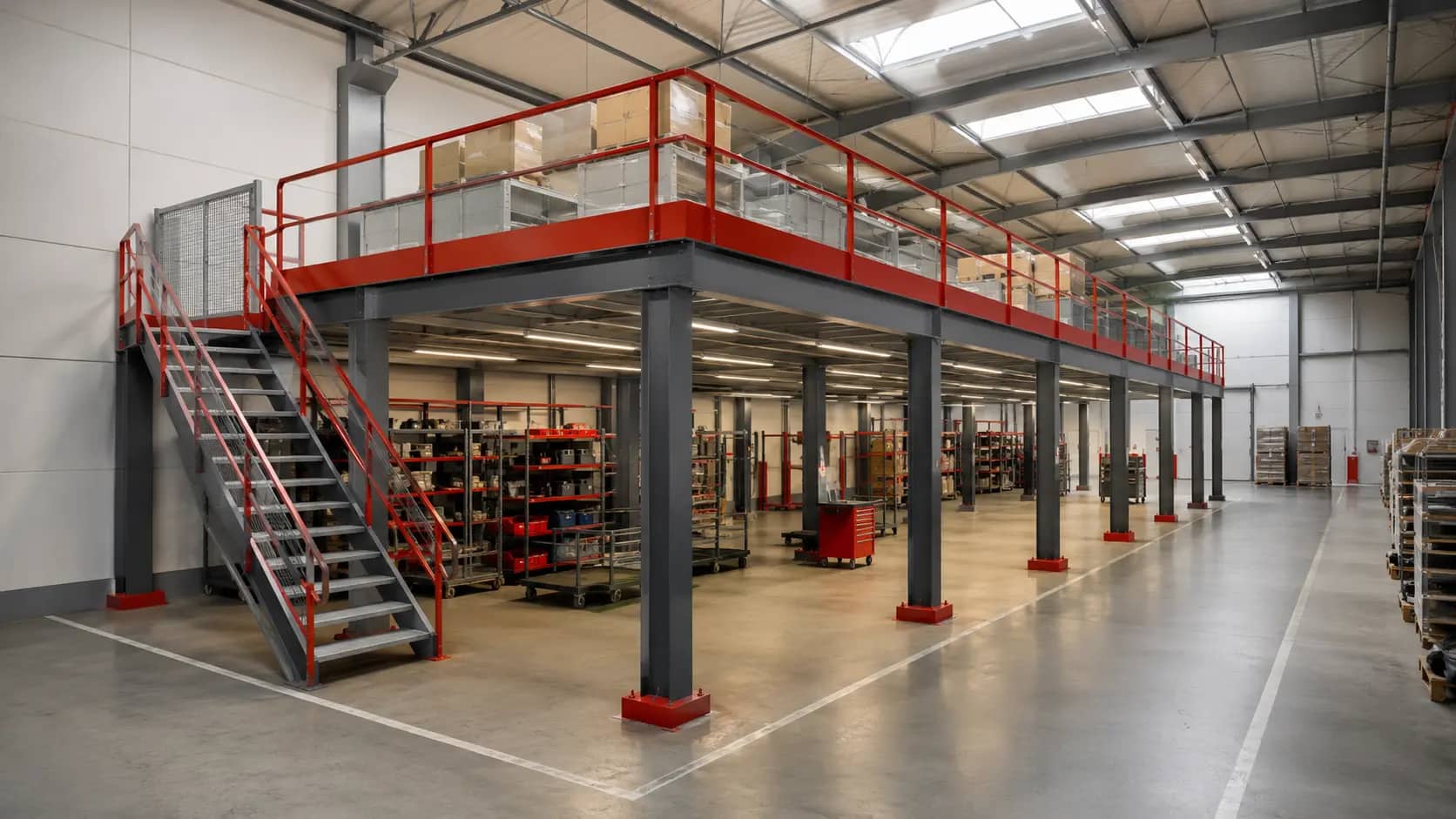

Платформенные мезонины на колоннах: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

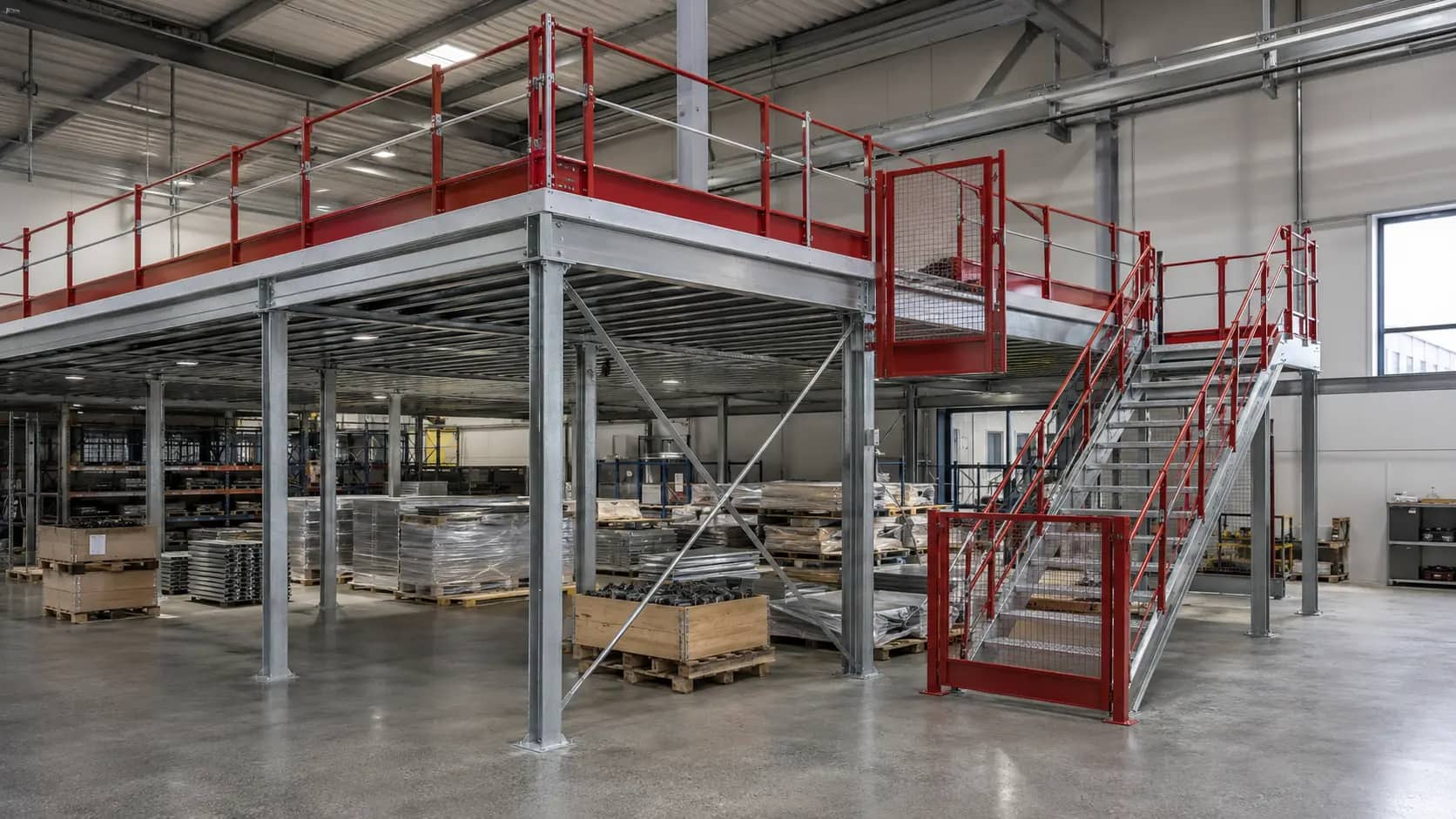

Платформенные мезонины на колоннах: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

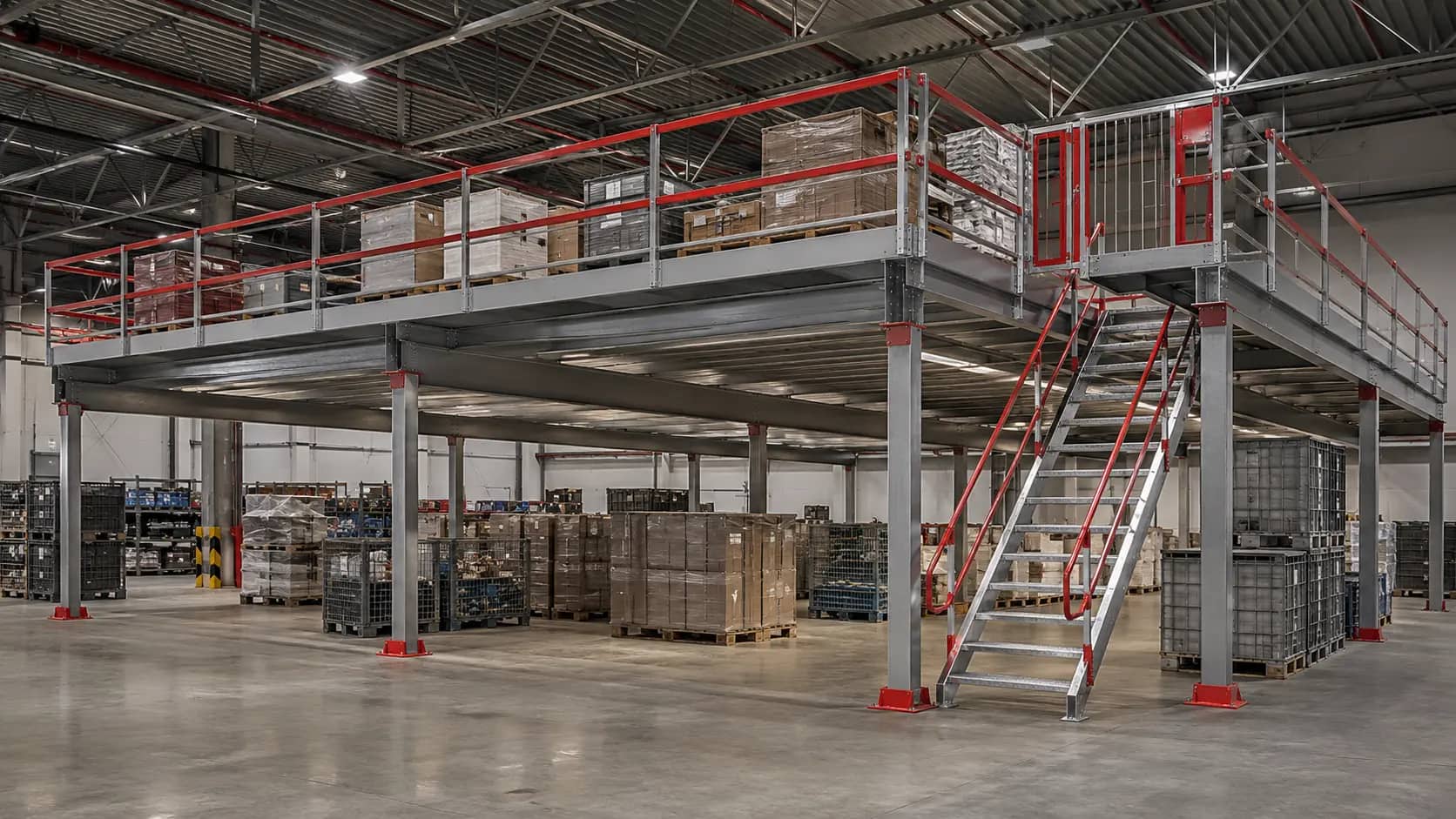

Платформенные мезонины на колоннах: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

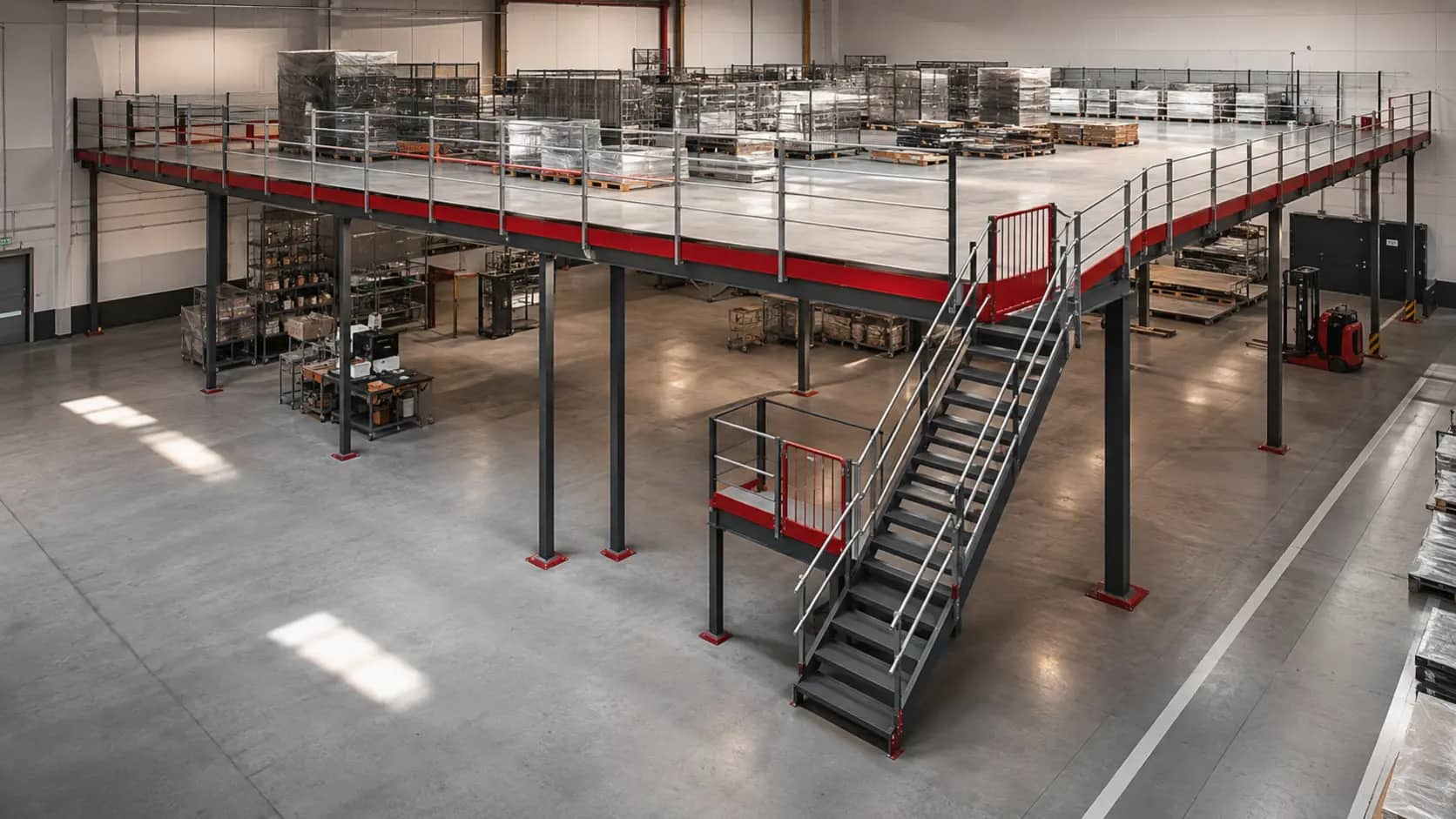

Платформенные мезонины на колоннах: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

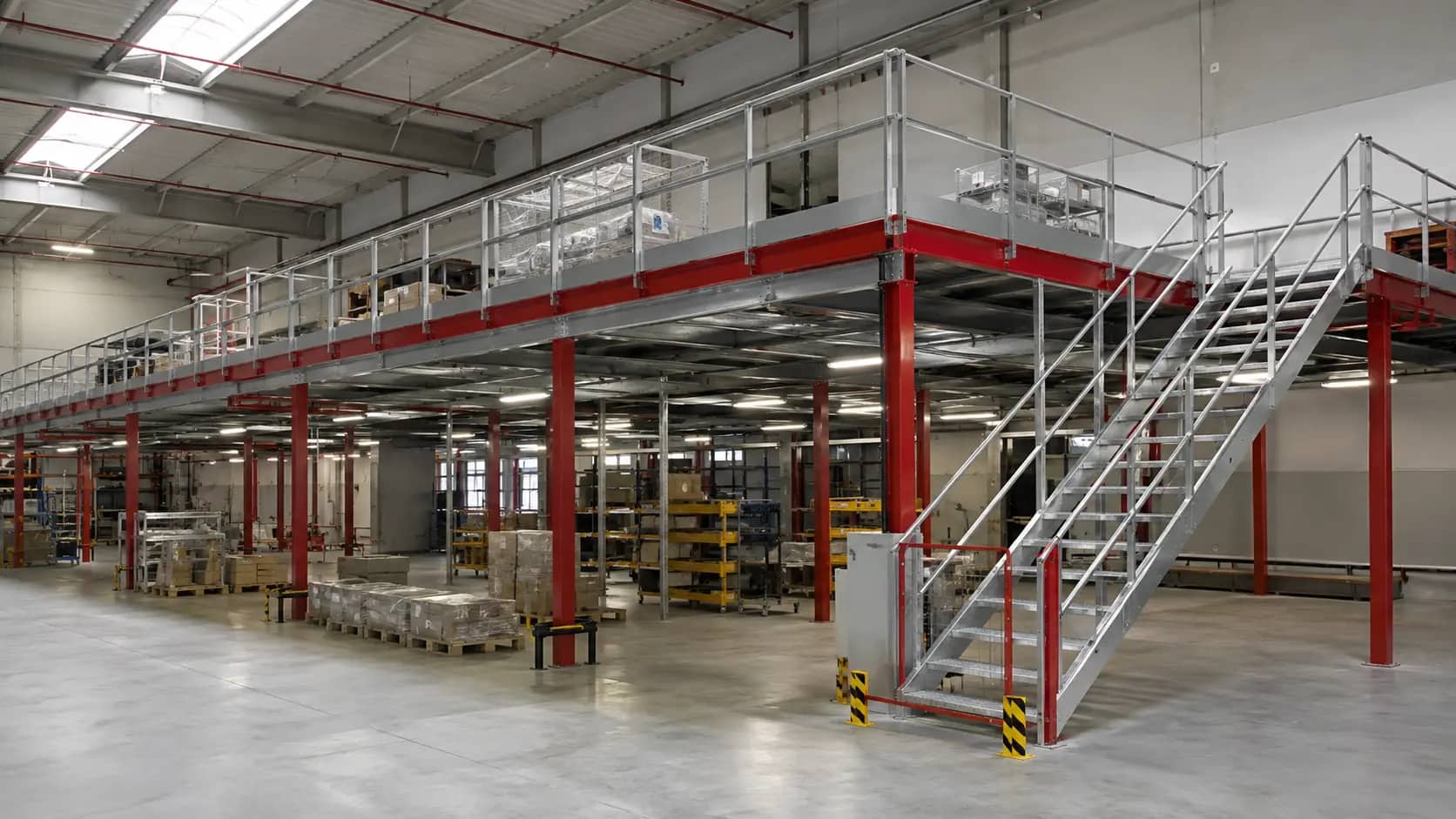

Платформенные мезонины на колоннах: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора

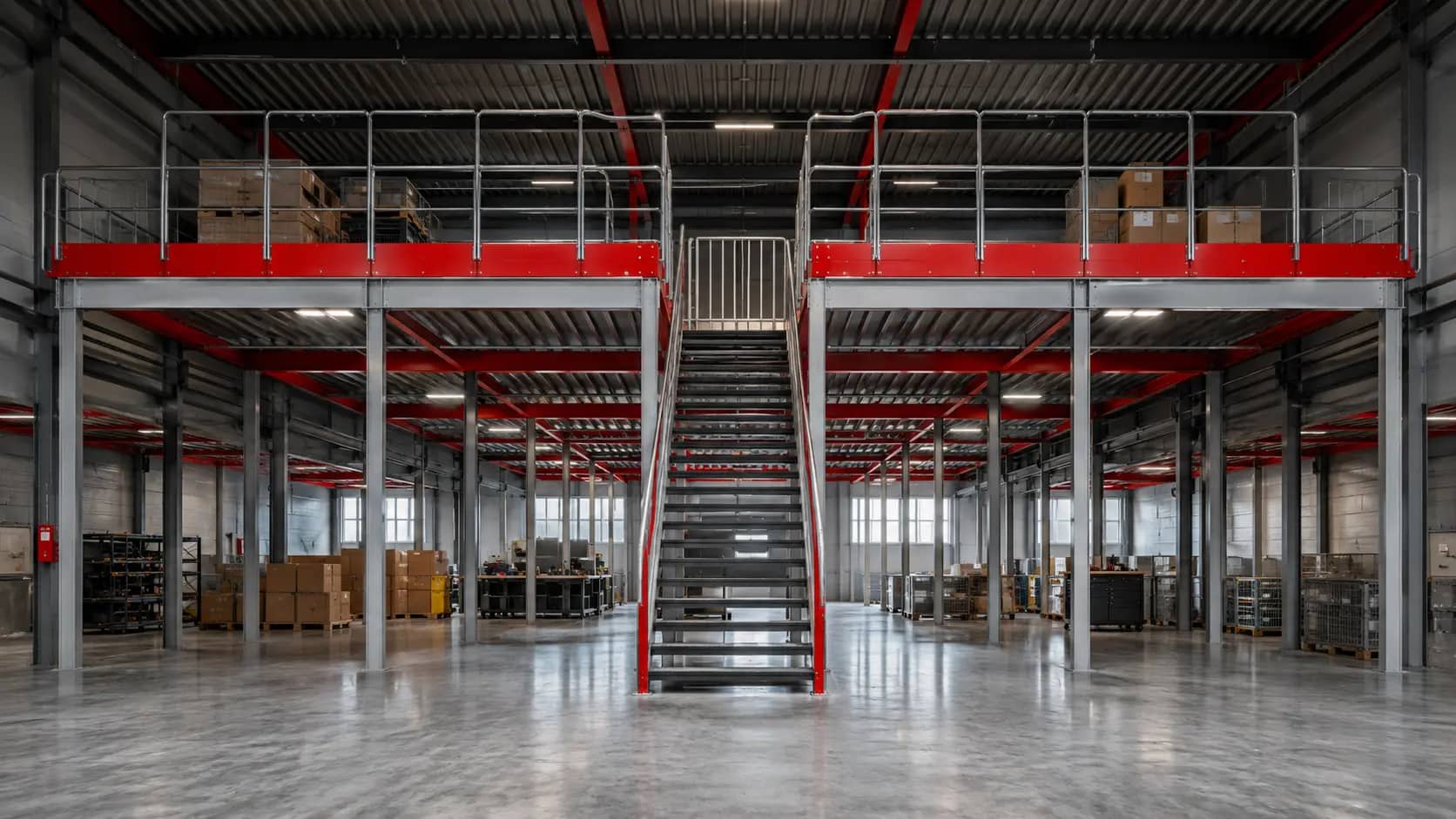

Платформенные мезонины на колоннах: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Платформенные мезонины на колоннах: расчёт и проектирование

Для системы «На колоннах» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Платформенные мезонины на колоннах: назначение и область применения

Платформенные мезонины на колоннах предназначены для категории «штучный груз и оборудование» при доступе «лестницы, ворота, подъёмники» и потоке «По проекту». Независимая многоуровневая платформа для складских, рабочих и технологических зон. Для запроса «складской мезонин на колоннах» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «На колоннах» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

Платформенный мезонин создаёт независимые дополнительные уровни на собственной сетке колонн. Он подходит для хранения, комплектации, рабочих участков и оборудования, причём назначение и полезная нагрузка задаются отдельно для каждого уровня, а не одним общим полем.

Проверяем до выбора

Для «На колоннах» сопоставляют груз «штучный груз и оборудование», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «На колоннах» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят колонны, главные и вторичные балки, настил, лестницы и ограждения; варианты исполнения: одноуровневые, многоуровневые, с лифтами / подъёмниками, с конвейером, с паллетными воротами. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «На колоннах» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

Сетка колонн согласуется с потоками нижнего этажа, воротами, техникой и существующими конструкциями. Проект включает главные и вторичные балки, настил, лестницы, ограждения, паллетные ворота, эвакуацию, пожарную защиту и при необходимости лифт или подъёмную платформу.

Проверка планировки

При размещении «На колоннах» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Зоны на настиле маркируют по допустимой нагрузке и назначению; изменение стеллажей, перегородок или оборудования на уровне требует проверки распределения массы. Паллетные ворота должны исключать открытый край, а пути эвакуации оставаться свободными. Для согласования «На колоннах» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «На колоннах» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают На колоннах

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «На колоннах» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Производство

Производственные склады

Для задачи «Производственные склады» система «На колоннах» проектируется под груз «Штучный груз и оборудование» и доступ «Лестницы, ворота, подъёмники». Ключевая проверка: разные типы груза в одном контуре; в состав решения может войти консольное хранение длинномера.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «На колоннах»

Для системы «Платформенные мезонины на колоннах» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Платформенные мезонины на колоннах»: груз — Штучный груз и оборудование, доступ — Лестницы, ворота, подъёмники, поток — По проекту.

  2. 02

    Квиз и исходные данные

    Квиз для «На колоннах» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «На колоннах» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «На колоннах» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под штучный груз и оборудование.

  5. 05

    Коммерческая спецификация

    Состав «На колоннах» раскладываем по узлам: Колонны, Главные и вторичные балки, Настил; варианты исполнения — Одноуровневые, Многоуровневые, С лифтами / подъёмниками.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «На колоннах», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «На колоннах» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «На колоннах» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «На колоннах», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «На колоннах» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «На колоннах» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «На колоннах» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «На колоннах» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Платформенные мезонины на колоннах

Подтвердите исходные данные для системы «Платформенные мезонины на колоннах». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 7 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 7Какая площадка нужна?
Какая площадка нужна?

Выберите тип мезонина и задайте длину и ширину рабочей зоны.

Тип мезонина
Выберите один вариант.
Какая площадка нужна?
19 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Платформенные мезонины на колоннах

Параметры для предварительного расчёта и размещения

Тип мезонина
Платформенный · на колоннах
Длина площадки
20 м
Ширина площадки
12 м
Высота первого уровня
3200 мм
Дополнительных уровней
1 шт.
Чистая высота уровня
3200 мм
Предварительный шаг X
5 м
Предварительный шаг Y
4 м
Требуемая полезная нагрузка
500 кг/м²
Основная грузовая единица
Короба
Назначение уровня 1
Смешанное
Лестниц
2 шт.
Паллетных ворот
1 шт.
Лифт / подъёмник
Не требуется
Количество подъёмников
0 шт.
Грузоподъёмность подъёмника
1000 кг
Настил
Металлический
Людей на уровне одновременно
12 чел.
Спринклеры / пожарная защита
Не обследовано

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
На колоннах

Карточки показывают только доступные позиции каталога; совместимость с «На колоннах» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация

Расчёт по вашему объекту

Запросить расчёт: Платформенные мезонины на колоннах

Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.
