КаналыДля «Pallet Shuttle» количество узла «Каналы» фиксируется в спецификации.
2
ШаттлыДля «Pallet Shuttle» количество узла «Шаттлы» фиксируется в спецификации.
3
НаправляющиеДля «Pallet Shuttle» количество узла «Направляющие» фиксируется в спецификации.
4
Зарядка и огражденияДля «Pallet Shuttle» количество узла «Зарядка и ограждения» фиксируется в спецификации.
Where to start
For the “Pallet Shuttle racking” system, prepare these three sets of inputs. Continue with the questionnaire to refine the parameters before calculation.
01
Which pallet will be handled by the shuttle?
Confirm the pallet type, dimensions, load securing and condition.
02
What are the flow logic and pallet weight?
Flow logic and pallet weight are included in the lane calculation.
03
What block is required?
The number of lanes and pallets in depth determine capacity.
Рассмотрите размещение груза и узлы системы «Pallet Shuttle». Проектные иллюстрации помогают выбрать компоновку; рабочие размеры и комплектность определяются спецификацией.

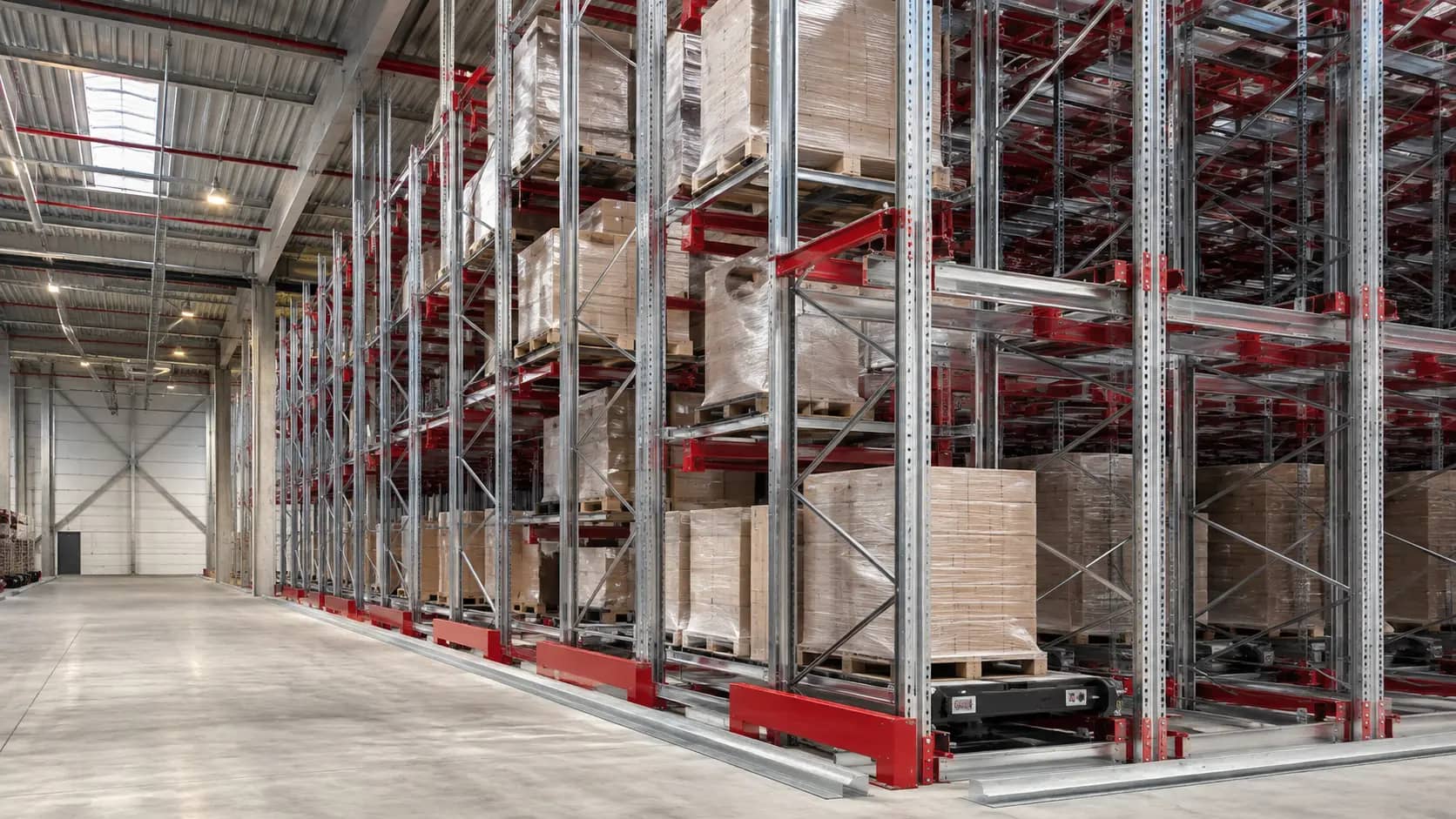

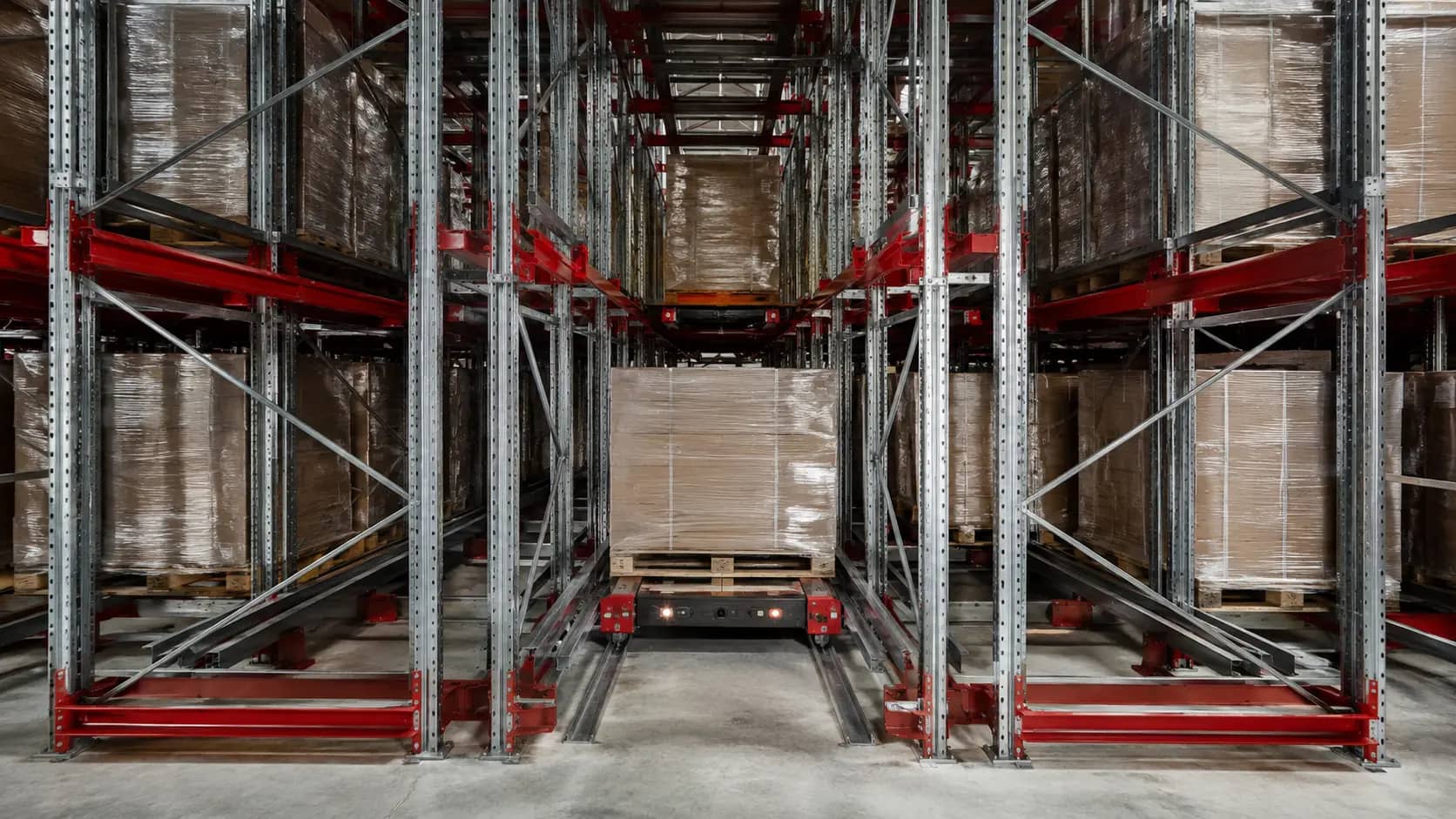

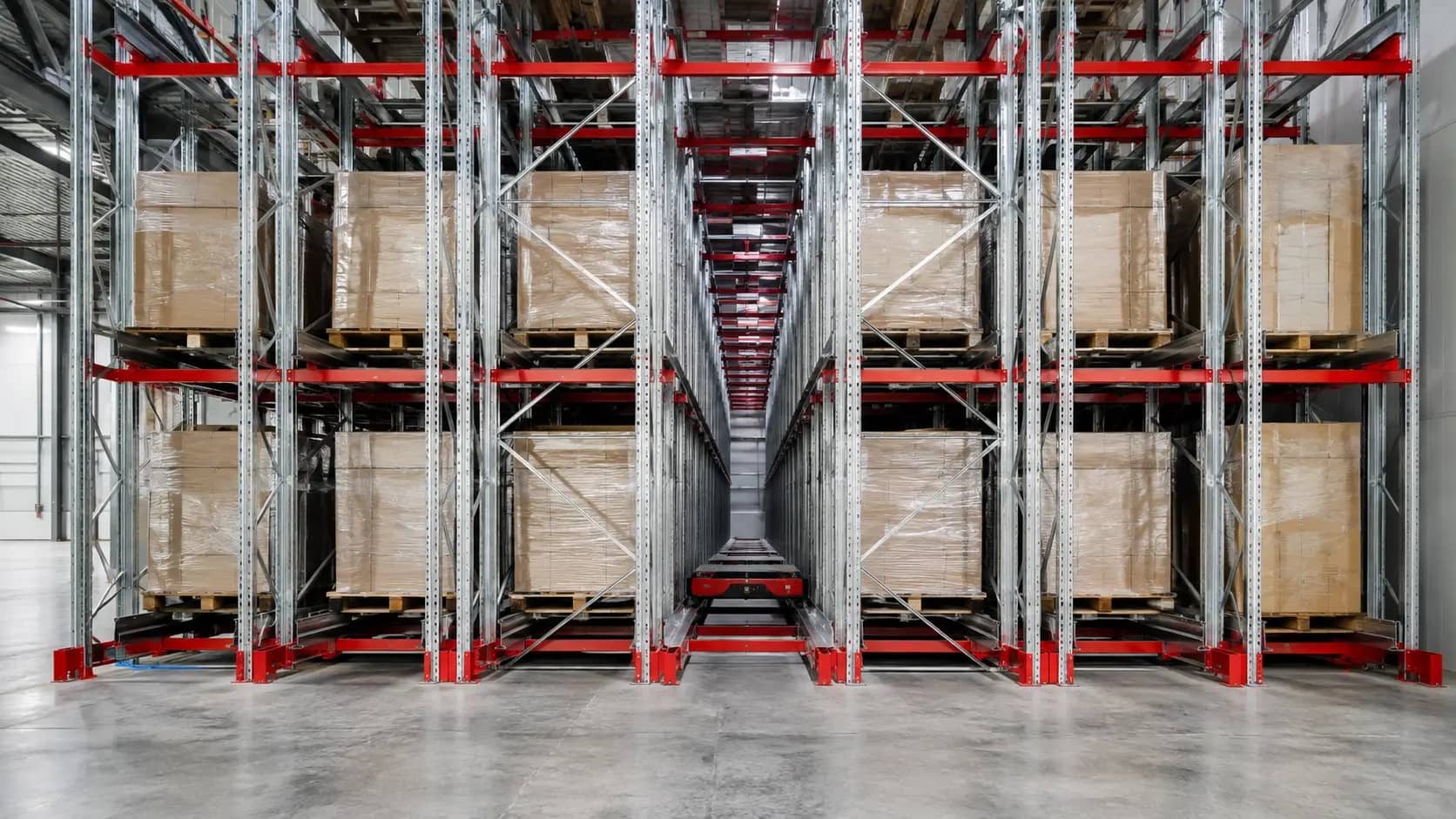

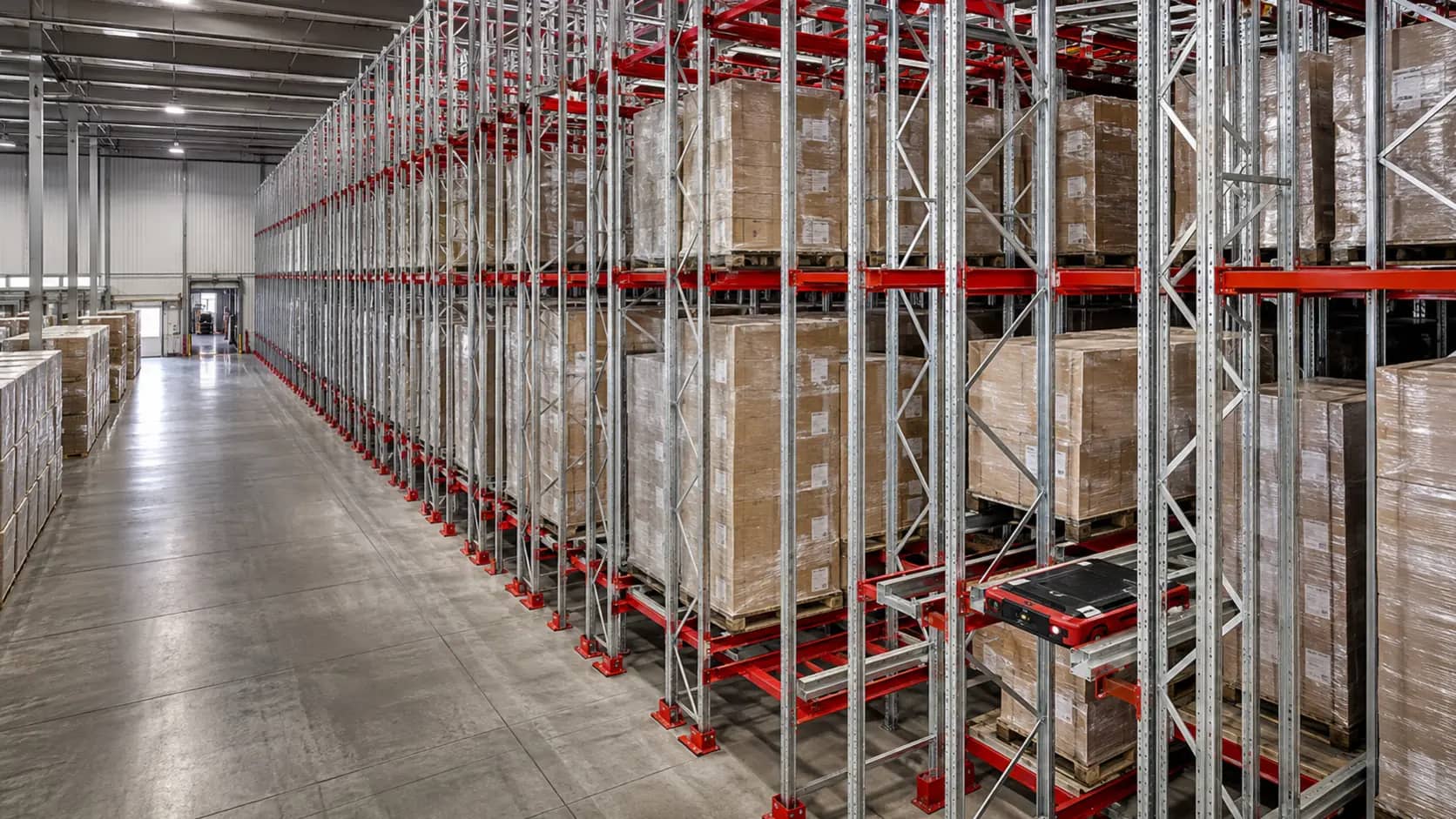

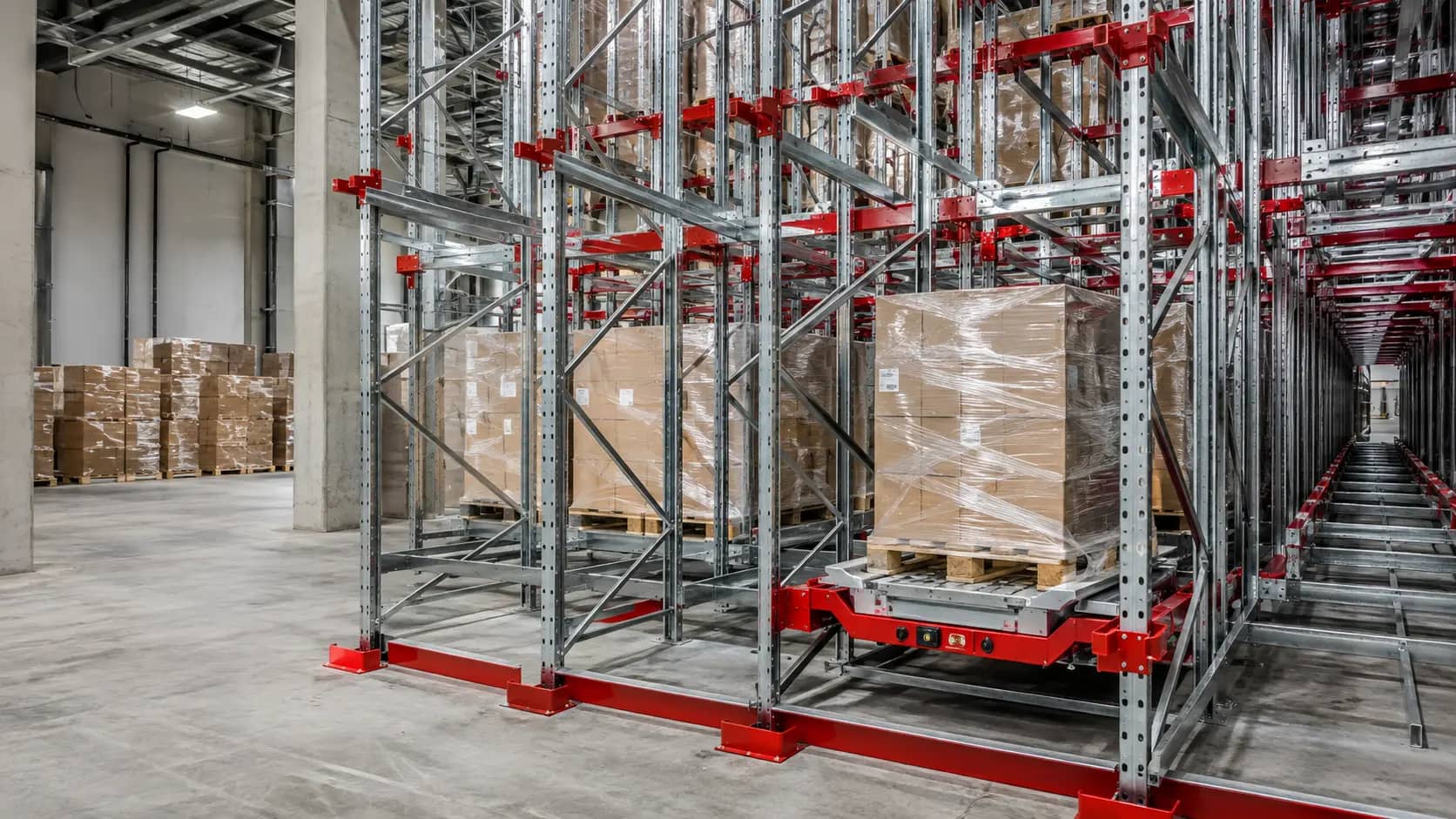

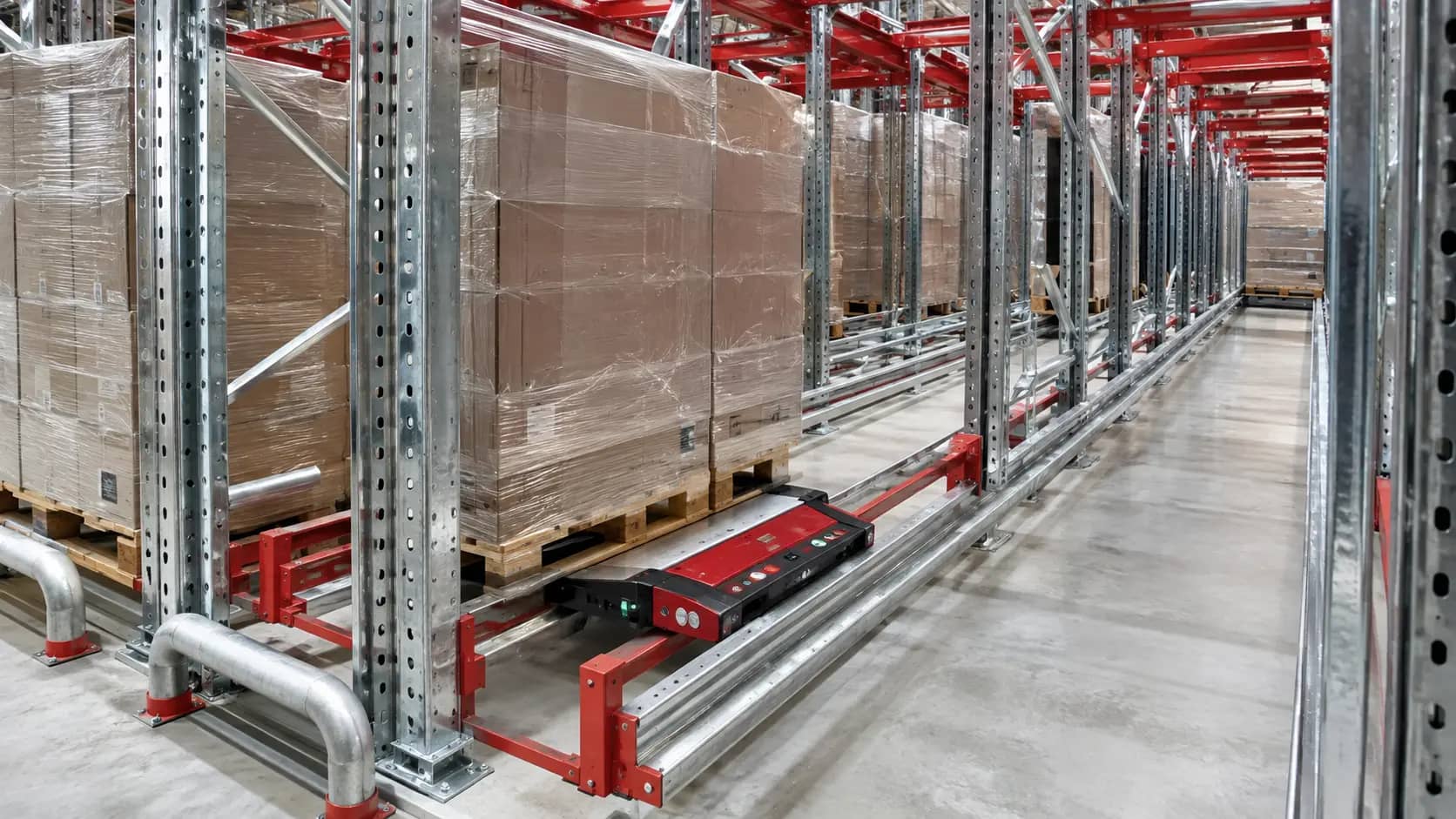

Общий видРабочий проход и нагруженные ряды в масштабе складаКонструкцияСтойки, уровни, опирание груза и защитный контурРабочий фронтДоступ к грузу и зона выполнения складской операцииГлубина системыПовторяемость модулей и компоновка внутри зданияЭксплуатацияСценарий пополнения, хранения или отбораГотовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору
Стеллажи Pallet Shuttle: расчёт и проектирование
Pallet Shuttle racking: purpose and applications
Pallet Shuttle racking assigns movement inside the lanes to a radio shuttle. Plan storage depth, levels and operating faces together with shuttle quantity, charging and truck handling procedures.
Key load parameters
Compare configurations: LIFO; FIFO; Cold-store version. Provide load dimensions, weight, packaging and issue frequency for selection.
How to choose a configuration
Pallet Shuttle separates movement inside the deep lane from forklift handling: the radio shuttle receives a pallet at the face and carries it along rails to a free position. The system suits high-density storage of large batches and can support single-sided LIFO or two-sided FIFO operation.
Check before selecting
For Pallet Shuttle, compare Pallets, access, turnover, the number of stock items and compatibility with the actual handling equipment.
What the preliminary calculation includes
Specify the equipment for your warehouse: Storage lanes, Shuttles, Guides, Charging and guarding. First define capacity and storage geometry, then select elements for the load and access method. Compare configurations to obtain a quotation for the selected structure. An engineer checks load-bearing elements and connections against the facility data.
Preliminary calculation output
For «Pallet Shuttle» receive geometry rows, nominal to positions and preliminary scope — input data for engineer verify and commercial offer.
Placement in the warehouse plan
The design coordinates lane length, level count, working and standby shuttles, transfer points between lanes, battery charging and service access. The layout identifies loading and unloading faces, vehicle waiting zones and protected storage for controls and batteries.
Layout checks
With layout «Pallet Shuttle» on scale verify to, in, walls, equipment, working and cross aisle, zone acceptance, picking, replenishment and dispatch.
System operation and expansion
Reliability depends on pallet quality, rail condition, battery charge, sensors and scheduled maintenance. A shuttle lane is not an automated warehouse by itself: task sequencing, batch identification and emergency operation must be defined in the operating procedure. To approve Pallet Shuttle, provide the building plan, floor and truck specifications, maximum loads and handling process. These inputs distinguish a preliminary calculation from the detailed design.
Checks during operation
For «Pallet Shuttle» grade load, periodic inspection, recording damaged and approval rearrangement levels save calculation diagram equipment.
04 / Отрасли
Где рассматривают Pallet Shuttle
Выберите отраслевую задачу и сравните требования к грузу, доступу и комплектации. Подберём «Pallet Shuttle» с учётом процессов вашего склада.
6 000 мм высота1 350 мм ширина14 400 мм глубина3 уровня
Цена комплектации3 700 000 ₽ / комплект
Артикул
MS-PS-01
Единица
комплект
В заявку попадёт выбранное количество и размер
Описание, состав и ограничения
Шаттловые стеллажи Pallet Shuttle Максстор PS-01, 240 паллетомест. Передайте перемещение паллет внутри канала шаттлу, оставив погрузчику работу у фронта стеллажного блока. В выбранном комплекте — 240 паллетомест; высота 6000 мм, уровней — 3, ширина и глубина модуля 1350×14400 мм. Расчёт выполняется под груз: паллетные партии в глубоких каналах. Подтвердим размеры грузовой единицы, рабочие проходы и опоры; указанная целевая нагрузка служит заданием на расчёт, а допустимая определяется для согласованного исполнения.
240 паллетомест. Габариты указаны для модуля. Нагрузка по заданию: 1000 кг на паллету; подтверждается расчётом. Доставка и монтаж — отдельно.
6 000 мм высота1 350 мм ширина14 400 мм глубина3 уровня
Цена комплектации4 900 000 ₽ / комплект
Артикул
MS-PS-02
Единица
комплект
В заявку попадёт выбранное количество и размер
Описание, состав и ограничения
Шаттловые стеллажи Pallet Shuttle Максстор PS-02, 480 паллетомест. Передайте перемещение паллет внутри канала шаттлу, оставив погрузчику работу у фронта стеллажного блока. В выбранном комплекте — 480 паллетомест; высота 6000 мм, уровней — 3, ширина и глубина модуля 1350×14400 мм. Расчёт выполняется под груз: паллетные партии в глубоких каналах. Подтвердим размеры грузовой единицы, рабочие проходы и опоры; указанная целевая нагрузка служит заданием на расчёт, а допустимая определяется для согласованного исполнения.
480 паллетомест. Габариты указаны для модуля. Нагрузка по заданию: 1000 кг на паллету; подтверждается расчётом. Доставка и монтаж — отдельно.
7 000 мм высота1 350 мм ширина14 400 мм глубина4 уровня
Цена комплектации6 100 000 ₽ / комплект
Артикул
MS-PS-03
Единица
комплект
В заявку попадёт выбранное количество и размер
Описание, состав и ограничения
Шаттловые стеллажи Pallet Shuttle Максстор PS-03, 720 паллетомест. Передайте перемещение паллет внутри канала шаттлу, оставив погрузчику работу у фронта стеллажного блока. В выбранном комплекте — 720 паллетомест; высота 7000 мм, уровней — 4, ширина и глубина модуля 1350×14400 мм. Расчёт выполняется под груз: паллетные партии в глубоких каналах. Подтвердим размеры грузовой единицы, рабочие проходы и опоры; указанная целевая нагрузка служит заданием на расчёт, а допустимая определяется для согласованного исполнения.
720 паллетомест. Габариты указаны для модуля. Нагрузка по заданию: 1000 кг на паллету; подтверждается расчётом. Доставка и монтаж — отдельно.
Every stage for the “Pallet Shuttle racking” system is adapted to its load, access technology and equipment scope. Input, design and specification versions never replace one another.
01
Requirement intake
We record the request for “Pallet Shuttle racking”: load — Pallets; access — By lane; flow — FIFO or LIFO.
02
Quiz and input data
The “Pallet Shuttle” quiz captures load dimensions and weight, building data, equipment, aisles and required capacity.
03
Warehouse layout
On the plan, we check how “Pallet Shuttle” rows fit between columns, doors and service zones without blocking operating aisles.
04
Engineering calculation
For “Pallet Shuttle”, we calculate geometry, module and level counts, nominal capacity and user-entered loads for Pallets.
05
Commercial specification
The “Pallet Shuttle” scope is broken down into Storage lanes, Shuttles, Guides; configuration options include LIFO, FIFO, Cold-store version.
06
Approval and contract
We agree the “Pallet Shuttle” supply scope, dates, installation, input assumptions and items requiring engineering approval.
07
Production package
Production receives the approved “Pallet Shuttle” design revision with dimensions, connections, quantities and component marking.
08
Manufacturing
“Pallet Shuttle” components are manufactured to approved drawings; unapproved profile or connection substitutions are not permitted.
09
Inspection and kitting
We verify “Pallet Shuttle” component quantities and marking, coating, fasteners, guards and accompanying documents.
10
Dispatch
“Pallet Shuttle” packages follow the installation sequence so frames, levels and guards arrive as complete sets.
11
Delivery
The “Pallet Shuttle” route and unloading plan account for component length, package weight, site access and temporary storage.
12
Installation and acceptance
“Pallet Shuttle” rows are installed to the detailed design; geometry, anchoring, guards, load signs and completeness are checked.
13
Service and expansion
For “Pallet Shuttle”, we retain inspection, damage and change history; expansion uses compatible components and the current design revision only.
07 / Questionnaire
Questionnaire: Pallet Shuttle racking
Confirm the inputs for the “Pallet Shuttle racking” system. Your answers become the parameters of this rack in the warehouse planner.
0 of 6 questions confirmedParameters are saved automatically in this browser.
08 / Комплектация
Компоненты для Pallet Shuttle
Дополните «Pallet Shuttle» совместимыми элементами: выберите параметры и количество для расчёта комплектации.
Несущие элементы, узлы, основание, проходы и документация
Расчёт по вашему объекту
Запросить расчёт: Стеллажи Pallet Shuttle
Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.
142116, Московская область, г. Подольск, ул. Лобачёва, д. 16, офис 3
Maxstore rack manufacturing
Rack manufacturing starts with load dimensions, weight per level and the building layout. Profiles, connections and finishes are selected against the agreed specification. Geometry, markings and the completeness of the assembly kit are checked before dispatch.
The photographs show Maxstore production facilities. The project specifies the components and permissible loads for your warehouse.

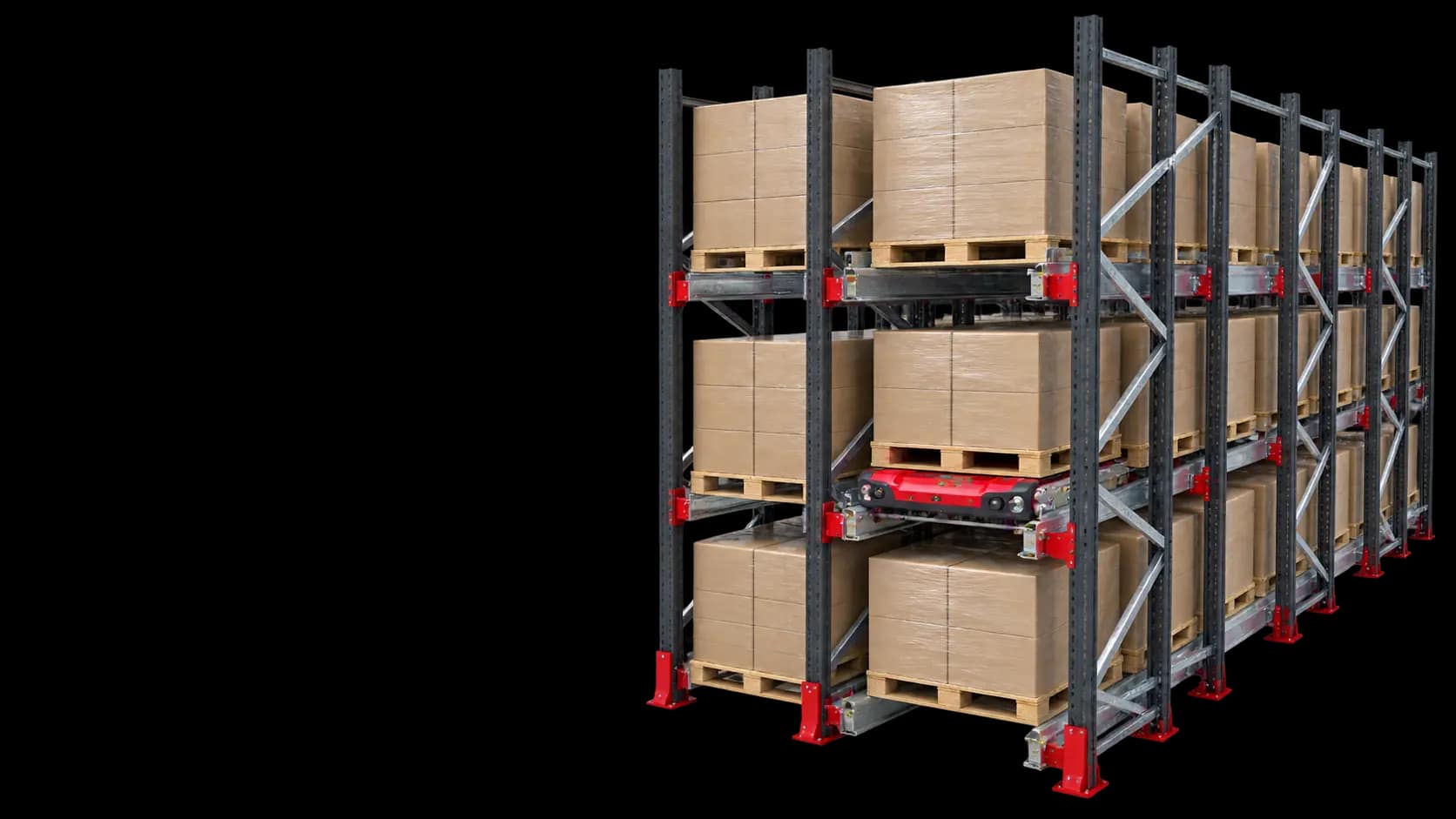

Визуализация конструкции
